Описание

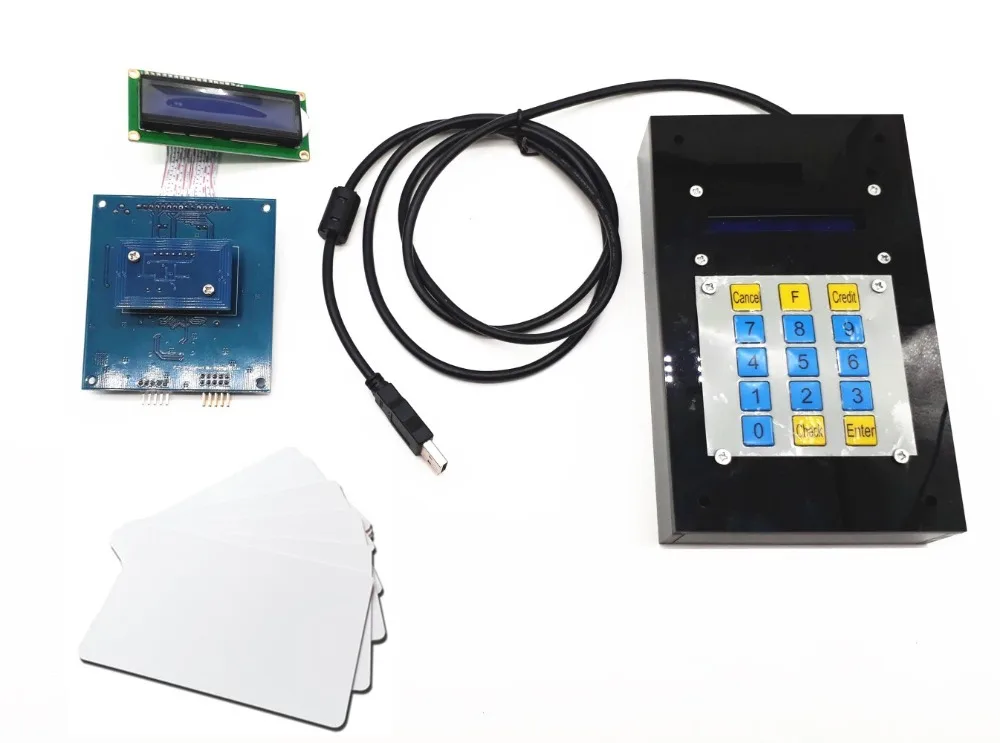

Устройство записи на карты зарядное устройство

Устройство для чтения карт

Как будет работать устройство записи карт

Поддержка монета/купюр, импульсный вход, RS232 вход ИнжЛишПерсонажНа Дисплей Поговорите с программным обеспечением ПК: создайте Тип карты, проверьте прибыль и измените настройки. Карта для пополнения счета

Интерфейс и подключения

				1: входное напряжение для включения: + 5 В 2: дисплей 3: USB к ПК 4: клавиатура 5/6: импульсное Входное устройство B/A 7: напряжение для входного устройства: + DC12V 8: RS232 вход 9: задняя часть клавиатуры: Зона чувствительности карты 10: Определите ключ для кнопки переключения 11: белый провод
№ 1 Подключение				№ 5/№ 6 соединение
Красный: постоянный ток + 5 В Черный: GND USB кабель для адаптера переменного тока				Оранжевый: постоянный ток + 12 В Белый: импульсный сигнал Зеленый: GND
№10:Определите ключ для подключения к кнопке переключения
	Ключ	Кредитных	F		Проверка	Отменить	1	2	3
	Pin-код	5 + 8	5 + 7		1 + 7	5 + 6	2 + 6	2 + 7	2 + 8
	Ключ	4	5		6	7	8	9
	Pin-код	3 + 6	3 + 7		3 + 8	4 + 6	4 + 7	4 + 8	1 + 6

Функция резюме

Включите питание введите пароль и нажмите введите пароль по умолчанию: 999999 Выполните функцию в таблице 1 для ввода ключа.
Переключиться на следующий вариант: нажмите любую клавишу

Клавиатура	Ключ	Функция	Справка
	Кредитных	Карта для пополнения счета	Стр. 2, № 1
	F + 2	Изменить пароль	Стр. 2, № 2
	F + 5	Показать серийный номер	Стр. 2, № 3
	F + 6	Проверить Общий/первиозный доход	Стр. 2, № 4
	F + 7	Проверка A/B/Rs232	Стр. 2, № 5
	Ф + 3 + 1	Ставка на полученные импульсный	Стр. 2, № 6
	Ф + 3 + 0	Прозрачные пользовательские карты	Стр. 2, № 7
	Проверка	Считывания карт	Стр. 2, № 8

Стол-1 шт.

--------------------------------------------------------Страница 1--------------------------------------------------------

Функция Описание

1. Фото:
-Кредит с помощью клавиатуры: Нажмите Credit->
Введите значение->
Нажмите клавишу ВВОД
-Кредит по монетам/купюрам акцептор:
Нажмите кредитную вставку монет/банкнотеса дисплей показывает значение-> нажмите Enter 2. Изменить пароль:
Нажмите F и 2->
Введите старый пароль->
Введите новый passwordà
Введите новый пароль снова->
Нажмите клавишу ВВОД 3. Нажмите F и 6-
Показать устройство ввода A + B общий доход->
Нажмите любую клавишу->
Показать предыдущее устройство ввода A + B общий доход Серийный номер: функции работают только для карт с определенным таким же серийным номером. Нажмите F и 7->
Показать устройство ввода общий доход-> нажмите любую клавишу->
Показать устройство ввода B Всего incomepara нажмите любую клавишу->
Показать RS232 общую сумму Скорость принимаемого импульса: умножение получаемых сигналов
Например: Установите как 02, получите 1 импульсный сигнал: 2X1 = 2 сигнала
Нажмите F, 3 и 1, показать Настоящее значение Очистить пользовательскую карту: удалить баланс
Нажмите F, 3 и 0->
Показать "ясно?"->
Sense user card->
Пресс «войти» Считывания карт:

Нажмите кнопку «проверить»

Карта Тип	Функция	Обратите внимание
ID	Настроить серийный номер	Больше чем 6 цифр
Осмотр	Сохранить A/B итоговый отчет о прибылях на карту	Показать "100" После сохранения
Инструкция	Показать весы	Для клиентов
Прозрачный	Полная запись о прибылях на картах
Примечание: запись на контрольной карте не снимается.

--------------------------------------------------------Страница 2--------------------------------------------------------

Программное обеспечение

Создайте Тип карты: Для создания Следуйте таблице 2.
Открытое программное обеспечение «Создатель типа карты»; выберите тип карты
Заполните серийный номер-> sense card-> Нажмите написать на карту-> success

Карта Тип	ID	Управление	Осмотр	Прозрачный	Инструкция
Функция	Набор Серийный номер	Настройка	Проверка поступления	Четкая запись	Карта предоплаты

Таблица 2

Функция настройки-карта управления
Следуйте таблице 3, чтобы настроить карту управления

Название	Вариант	Название	Вариант	Название	Вариант
Выход импульсов	1-50	Стоимость единицы	Процентов 10 цент 100 процентов	Продолжительность	30 мс 50 г-жа 100 MS
Стоимость	1-100	В режиме ожидания	Нет Добро пожаловать Стоимость	НЗ	Нет NC

Таблица 3

Функция настройки-контрольная карта:
Чувство «проверка карты»-> Нажмите запись проверить-> Показать сохраненную запись

--------------------------------------------------------Страница 3--------------------------------------------------------

Артикул товара:

Устройство записи на карты зарядное устройство: Https://goo.gl/iHT5NC

Устройство для чтения карт: Https://goo.gl/oBwatf

Карта: Https://goo.gl/42RpCJ
