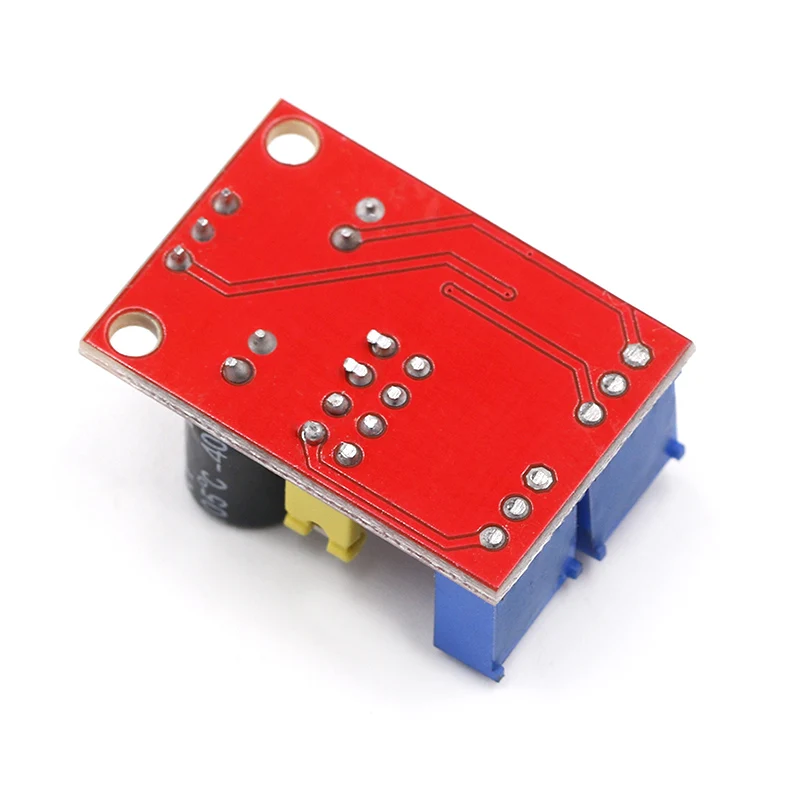

10 шт. NE555 импульсная Частота Рабочий цикл регулируемый модуль генератор сигналов квадратной волны

Описание

Производительность:

1.Вход Напряжение: 5V-15VDC. Когда питание 5 В, выходной ток может быть 15 мА вокруг; когда 12 В питания, выходной ток может 35ма вокруг;

2.Входной ток:> = 100 мА;

3.Амплитуда выходного сигнала: 4,2 в V-PP до 11,4 в V-PP. (Различное входное напряжение, Выходная амплитуда будет отличаться)

4.Максимальный выходной ток:> = 15 мА(Питание 5 В, V-PP больше 50%),При заказе на сумму> = 35MA(Источник питания 12 В, V-PP более 50%)
4.Выход с Светодиодный индикатор(Низкий уровень, светодиодный будет включен; высокий уровень, светодиодный выключится; низкая частота, светодиодный мигает);

5.Диапазон частоты выхода выбирается:

НЧ-Файл: 1 Гц ~ 50 ГцЕсли файл: 50 Гц ~ 1 кГц

Высокочастотный Файл: 1 кГц ~ 10 кГц

HF Файл: 10 кГц ~ 200 кГц

5.Цикл T = 0,7 (RA + 2RB) C(RA, RB для 0-10 K регулируемый);

Низкая частота:C = 100 мкФ;Электропечь промежуточной частоты:C = 1 мкФ;

M-HЧастота:C = 0,1 мкФ;HВысокая частота:C = 0,001 мкФ,

Примечание:

Перед изменением частоты, пожалуйста, выключите

Применение:

1. Используется в качествеГенератор сигналов квадратной волны,ПредлагаемСигнал квадратной волны для использования экспериментальной разработки.

2. Используется для производстваВождения привод шагового двигателяПредлагаютПрямоугольная волна сигнала.

3.Регулируемый Пульс для использования MCU.

4. Генерирует Регулируемый пульсСистема управления.

PПараметры:

Название продукта: NE555 импульсный модуль

Размер продукта: 31,0 мм * 31,0 мм * 15,0 мм (Д x Ш x В)

Цвета:REdПосылка Вес::7,52g/За штуку Бесплатная доставка
Материалы: FR4 + электронные компоненты

РазмерТаблица размеров:
