Идеальный диод низкого напряжения падение кольцо 60V15A источник питания параллельная избыточность N + 1 аварийный Запуск анти-заряд

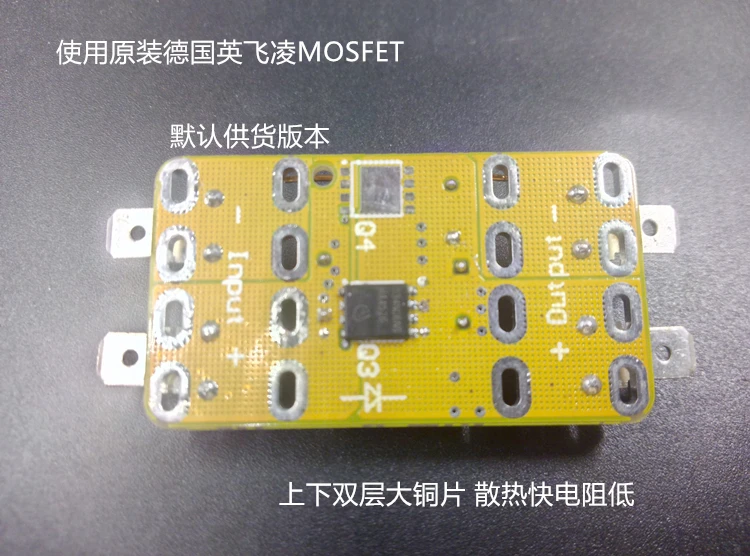

Составляющие продукции:

:

Примеры применения продукта (телекоммуникационная промышленность):

Входная полярность Выходная полярность строго запрещено обратное соединение, будет гореть контроль IC. Также есть шанс повредить оборудование.

Примечание 1: идеальный диод отличается от обычного диода, поэтому он должен иметь заземляющий провод. Если нет заземляющего провода, он будет использоваться как обычный диод, и нагрев будет увеличен более чем в 10 раз. Тепло, светильник, компоненты монтажной платы, сильный огонь. Таким образом, вы должны подключить землю.

Примечание 2: чехол с высоким током, чтобы обеспечить эффективность и уменьшить нагрев, заземляющий провод не может быть передан через отрицательный электрод вторичной трубки. Ведите только небольшую линию от земли. Заземляющий провод может быть непосредственно от источника питания к нагрузке. (См. Метод подключения выходной мощности в конце схемы приложения)

Примечание 3: Размер: длина 45, Ширина 25, высота 16 мм.

Примечание 4: средний ток питания требует внутреннего сопротивления источника питания и отклонения выходного напряжения, чтобы быть 1%, а длина линии и метод подключения являются относительно критическими. Два различных источника питания или напряжения не соответствуют токовому распределению эффект очень плохой.

Примеры применения продукта:

Измеряется тип волны:

Во входном коротком замыкании, выходное напряжение выше входного напряжения, идеальный диод может предотвратить напряжение и ток от зарядки, отрезать выход на 50 НС, держите выходное напряжение стабильным. И предотвращает обратную подачу на вход.
