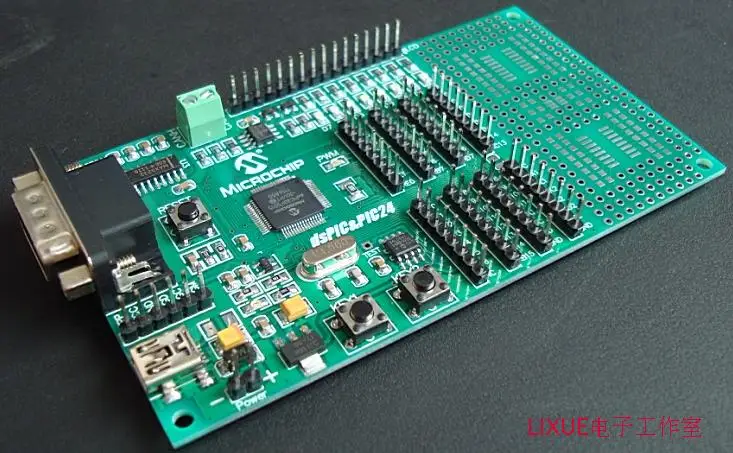

DsPIC30F5015 30f6015 один чип микрокомпьютер серии макетная доска обучающая доска оценочная доска
Описание
Встроенный чип:DsPIC30F5015-I/PT
Внешний размер:112*64 мм
Чип характеристики:
Most53индивидуальный/O рот свинцовый 1 последовательный порт UART 2 individualSPIModular 1individualI2CModular 1 ортогональная кодеры 1 individualCANBus трансивер 8 roadPWMMotor управления 16Passageway10positionADC configable12positionad, многоканальная функция одновременной выборки Вход функцию записи Порты и разъёмы изменения уровня прерывания Интерьер сторожевой 5 индивидуальный таймер 16 бит и может быть объединен into32Bit таймер Максимальное выполнение speed30MIPS/second, Инструкция cycle33nS 2 K ram, 66 K FLASHБортовой ресурс:
1 individualCANBus трансивер 8 дорога PWMMotor управления 1 individualPWMoutputLEDInstructions 1 Стандартный RS232Serial порт 8 отдельных зеленых патчезledindicator светильник 1 внешний кристалл (стандарт 4 МГц) внутренняя частота двойное увеличение 1 индивидуальный cdинтерфейс с управлением подсветкой 128 * 64Dot матричный экран 1 индивидуальный вход (подключен к датчику температуры) 1 датчик температуры (MCP9700A) 1индивидуальный 24lc64 EEPROM, может doI2CExperiment 1 Кнопка сброса и сброса 2A ключ, с функцией прерывания изменения уровня 1 разъем питания и схема защиты 1 Мощность показателей 1 Индивидуальный Мини интерфейс USBPower с функцией защиты от короткого замыкания 1 individualICSPDebug сжечь интерфейс 2 индивидуальная сварочная зона, может быть осуществлен 53 Индивидуальные/OPin все свинцовые Бортовой модуль преобразования напряжения, внешний источник напряжения rangeDC5V-12VЭта плата очень подходит для управления двигателем и развития связи...
Подходит для разработки продукта инженера и экспериментов, чтобы сохранить стоимость системы, более подходящие новички учатся использовать!
Отдайте модульный исходный код, и дайте awayCLanguage программы (после отладки на макетной плате), сократить цикл разработки...
Чип схема расположения выводов:
Чип ресурсы:
Комплект программного обеспечения:
Ссылка программы:
Китайский данные:
Настоящее изображение:
--- Этот макетная плата является optionalLCDLCD модуль ------------------------
Развития требований к окружающей среде:
Windows 2000/XPОперационная система Windows 7 Интегрированная среда разработки MPLAB IDE (Бесплатно в компакт-диска) MPLAB C30 обработке данных (Бесплатно в компакт-диска) ICD2, ICD3, Pickit2, Pickit3 инструмент для разработки (Отдельно покупать) Будьте внимательны:AllPICSCM должен использовать инструменты разработки для моделирования и загрузки программ онлайнОтгрузочная ведомость:
DsPIC30F5015Development доска 1 блок 5 coreMINI USBData линия 1 полоса Dvd/cd данных 1 Чжан 2,54 Одиночная игла 40 игла 2 полосы 2,54 однорядное сиденье 40 игла 1 полосаКомпакт-диск содержит: Схема макетной платы,PCBWeldment схема,Поддержка процедуры развития (Cprogram),ChinesePDF,Для более подробной информации,MPLAB IDE и C30Compiler СОПУТСТВУЮЩИЕ МАТЕРИАЛЫ
'
