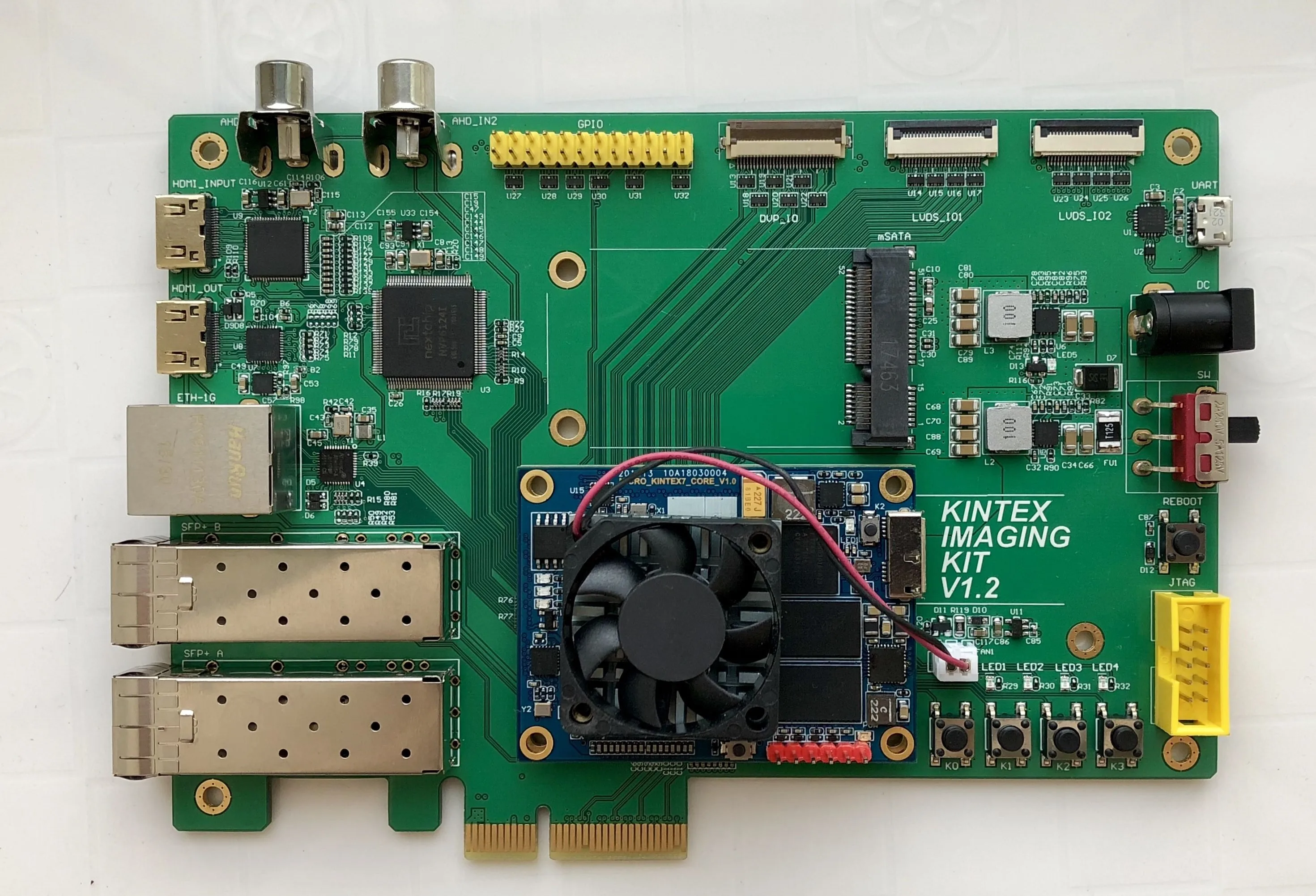

FPGA обработка изображений оптическая связь XC7K325T основная плата

Базовая конфигурация основной платы:

Основной чип ПЛИС: XC7K325T-2FFG676I

Чип конфигурации FPGA: MX25L25645GM2I (256 Мбит)

DDR3: 4 шт. MT41128M16 (8 GBits), 64 бит, ddr3-1866

Начало: CYUSB3014

: Межсетевое взаимодействие с 1 канал одиночный терминал + 4 канала дифференциальных часов

Интерфейс: JTAG разъем

Входная мощность: 5 V ~ 12 V

Внешний интерфейс расширения: GIOP1 (36 пар немного отличаться из-за), GPIO2 (9 пар hp разницы, х8 GTX), GPIO3 (36 пар немного отличаться из-за)

Процесс разработки: 12 слоев, золото

Тесты Светодиодный индикатор: 2 светодиодный индикаторы

9-оси IMU: ICM20602

Размер основной платы: 60x44,5 мм

Плата расширения базовой комплектации

SFP + клетка: 10G волоконный порт x2

Ethernet порт: 1G Ethernet порт x1

HDMI выход: Мини HDMI1.4 вход x1

HDMI вход: Мини HDMI1.4 вход x1

AHD IN: аналоговый hd ВХОД (совместим с CVBS, AHD2.0) x2

Интерфейс: ЗАО-iiart (usb-minix1: JTAG 2 * 5pin 2,54 мм разъем

Мощность интерфейс: + 5 V ~ 12 V должна быть вставлена в источник

Внешний интерфейс расширения: GPIO, в общей сложности 11 пар дифференциальных, ДВП датчик изображения интерфейса x2, Дифференциальная Сигнализация пониженного напряжения/HiSPI/MIPI датчик изображения интерфейса x2

Сата: mSATA разъем X1

Тесты светодиодный, клавиши: 4 светодиодный индикаторы, 4 клавиши

PCIE: PCIEx4

Расширение размер пластины: 160 мм x 115 мм
