1,2G 8 Вт Беспроводной Портативный аудио и видео приемопередатчик удаленного Беспроводной передачи аудио и видео передатчик

Один. Функциональные характеристики
Эта серия беспроводной передачи аудио и видео оборудование является своего рода продукт с отличной производительностью во всех аспектах. Он имеет большой запас мощности и низкое потребление тока, а также потребляет всего 750mA при нормальных рабочих условиях. И объем мал, расстояние передачи далеко, и он больше подходит для различных сложных практических условиях. При использовании всенаправленная антенна из 5dB (то есть Тайваня оригинальная маленькая антенна), на открытом пространстве может передавать около 5000 метров. Если внешний с высоким коэффициентом усиления Направленная антенна подключена, расстояние может быть увеличена на вес товара превышает 2 км; в чехол общей городской барьер, он также может передавать 600-речь идет о 800 метров; оно может достигать расстояния 200-500 метров в более сложных условиях с большим количеством зданий и стен.

Во-вторых, эксплуатационные характеристики

1 "блок управления, беспроводной режим передачи, нет необходимости устанавливать кабель связи
2, изображение, аудио синхронизации передачи, цвет Черный и белый цвета Совместимость
3, миниатюризации, светильник вес, легко носить с собой, хорошая установка
4, быстро, своевременно, в режиме реального времени передачи и приема, никаких задержек Высокая мощность Зеленая лазерная указка
5, с использованием частотной модуляцией, сильная защита от помех, хорошее качество изображения
6, высокой степенью интеграции, Стабильная и надежная работа, дальность передачи
7, полное отсутствие проводов, простота в эксплуатации, простота в использовании.

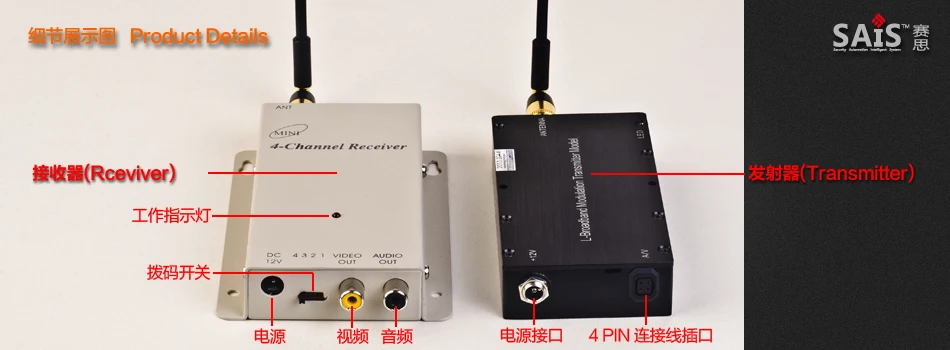

В-третьих, основные параметры

Размер передатчика: 108 высота (без разъема антенны 10 мм (высота) * 58 см Ширина * 21 мм толщина
Размер приемника: 130 (в том числе антенного разъема и аудио и видео-интерфейс высота) * 80*21 мм
Передатчик вес (без антенны): 0,22 kg Вес приемника (без антенны): 0,14 кг

Примечание: передатчик питания используется в DC12V 2A адаптер питания; Приемник использует DC12V 1A адаптер питания, пожалуйста, обратите внимание на информацию о наличии товара и проверьте вашу задней этикетке адаптера питания!

Четвертое: Технические параметры

Группа: L ремешок для часов (коротковолновой)

1,2G частота: 1060-1380 МГц
Количество каналов: 4 (1: 1080 МГц 2: 1120 МГц 3: 1160 МГц 4: 1200 МГц)

(Обратите внимание: 2 канала мощность является самым крупным, посылаемый на более дальнее расстояние, сигнал допускается, то, пожалуйста, выберите модель на 2 каналов, и почтовый индекс в правильном порядке, 3, 4, 1 канал)

Антенна Входное сопротивление: 50Ω
Акустическая частоты поднесущей: двойная звуковая 6,0 МГц/6,5 МГц
Видео Входное сопротивление: 75Ω
Аудио Входное сопротивление: 600Ω
Рабочее напряжение: DC12V
Рабочий ток: 1200mA
Выход мощность: 8 Вт (39dbm)
Рабочая частота: 1,2G

Дальность передачи: 5-6 км (добавление открытый высокой мощности с высоким коэффициентом усиления антенны, расстояние передачи будет отличаться в зависимости от препятствий блокирования и помех)

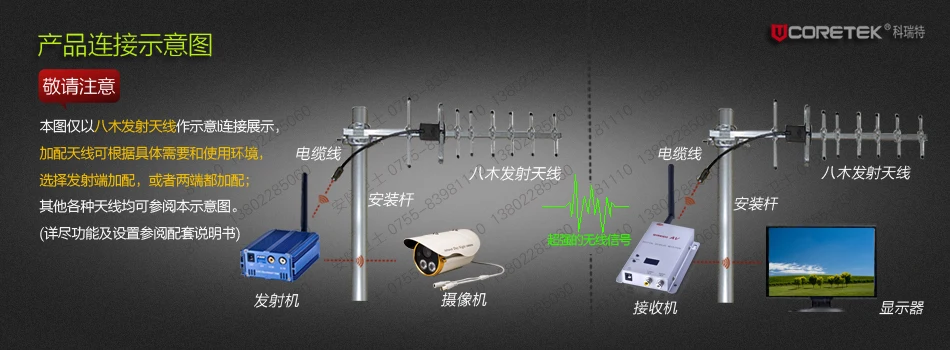

В-пятых, Способ установки:

1. Рабочая канал приемника такая же, как и в рабочий канал передатчик.
2. Подключите ТВ или монитора к аудио и видео выхода приемника с аудио и видео кабель.
3. Установите антенну. Передатчик и приемник должны помнить, чтобы установить вращающийся Вращающийся антенна до включения питания!
4. Сначала нужно установить мощность matcher и индикаторы питания. После того, как передатчик и приемник установлены, обратите внимание на вывод изображения от приемника с помощью регулировки антенна для регулировки угла наклона передатчик или приемник до тех пор, пока звук и изображение хорошие.
5. Прежде чем включать устройство, пожалуйста, установите антенна специально Оборудовано с помощью этой машины. Держите антенну в вертикальном положении при его использовании для достижения более эффективной передачи.
6. Обязательно используйте блок питания, входящий на заводе, чтобы избежать повреждения машины.
7. Этот продукт принимает L-полоса частот, четыре канала, передает видео и аудио сигналы, и имеет хорошую производительность анти-помех. Она создает помехи для традиционных передача видео оборудование для высокой мощности для переносного приемо-передатчика и других голосовых коммуникационного оборудования, в результате чего черный экран явление приемника вывод изображения. Этот продукт проходит тщательную получен. И решить любые проблемы.
8. Цепи данного продукта оптимизирована и сточных вод. Новый шифрование чипа цепи принимается. Обычного приемники на рынке не можете получить изображения контента, переданный продукт нормально. Изображения и звука должна быть получена в обычном режиме, используя соответствующий приемник.

Примечание: Эта система включает в себя один передатчик и приемник, и приемник с «приемник» торговой марки. Пожалуйста, используйте оригинальную антенну для передачи и приема данных. Не используйте антенну самостоятельно. В противном случае передатчик будет работать неправильно.

Шесть, вспомогательное оборудование продукта

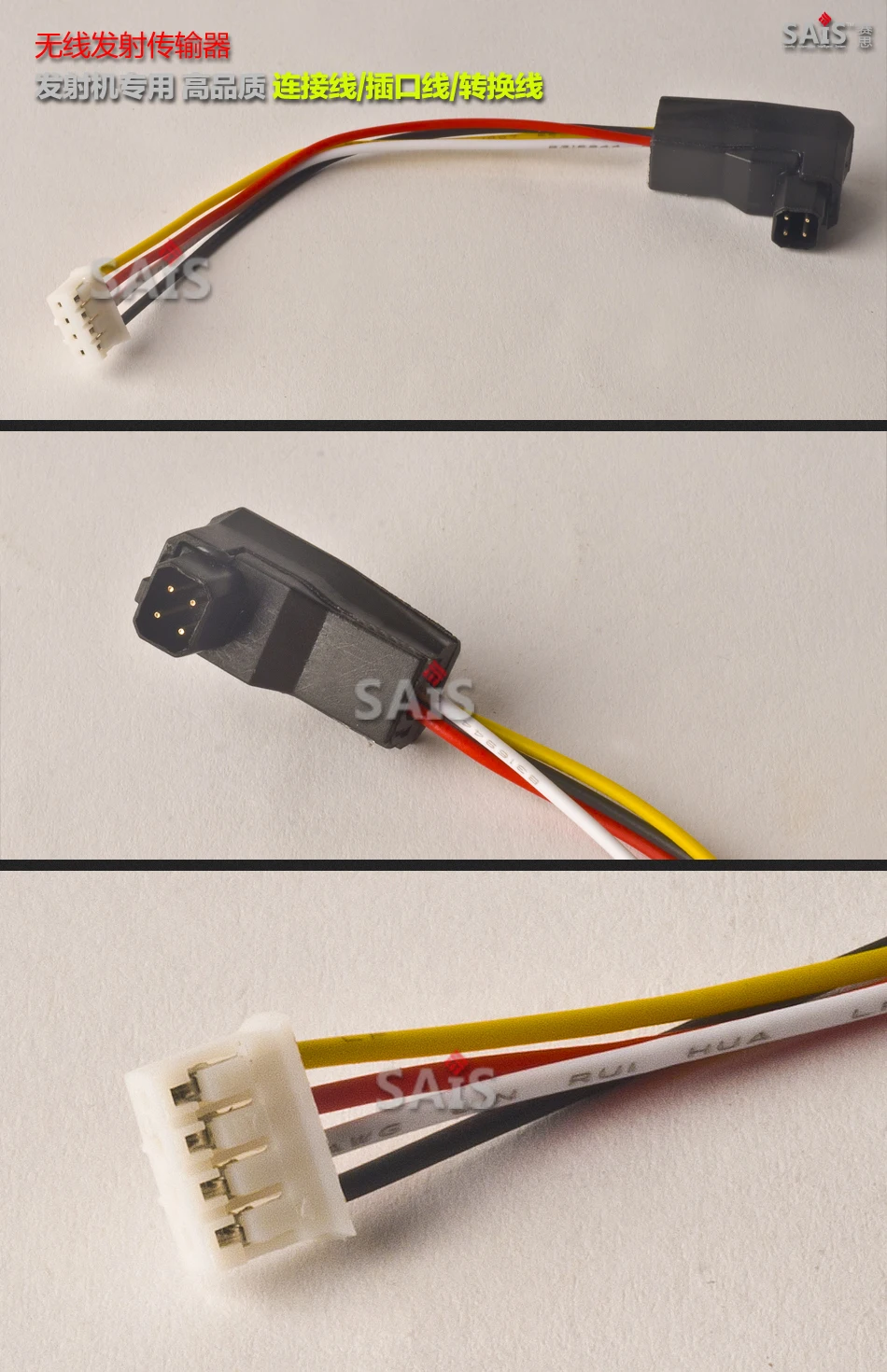

1, 1, 12 V 1A блок питания (для спутникового ресивера), 12 V 2A 1 x блок питания (для передатчика), 2 антенны, 1 аудио-видео кабель, 2 коммутационных шнуров, 1 зажим для спины, 1 копия инструкции.
