На основе 51 одиночный чип SPWM инвертор питание обучающая плата IR2110 привод полный мостовой инвертор биполярный SPWM
Описание
Краткое введение принципа продукта:
Скопируйте ссылку в браузер, чтобы открыть функцию просмотра демонстрационного видео:Https://v.youku.com/v_show/id_XNDM3MTY3MzE3Ng==.html?
Этот модуль can6Vreach40VDC входное напряжение преобразовано to±6V-± 40VAC напряжение, модуль принятияSTC15W4K48S4Один чип поколенияЧетырехходовой bipolarSPWMВолна ближнего светаIR2110Движущей силойFourN-MOSСостоит изПолный мост цепи, Выход добавитьLCfilter цепиТо есть, фильтрация гладкаяСинусоидального напряжения сигнала, С нагрузкой, выходомВ настоящее время reach1.5A; Модуль покупки и отправка совпадающей исходной программы SCM, схема схемы и учебник для документов.
--------------------------------------------------------------------------------------------------------------
Параметры производительности продукции:
Улучшенный тип 51singlechip (STC15W4K48S4) четырехполосный bipolarSPWMwave, встроенный интерфейс загрузки последовательного порта, удобное самопрограммирование пользователя; Позже stageLCFiltered выход, сглаживание формы волны; Диапазон выходных частот (2-200 гц);Примечания: по мере увеличения частоты погрешность увеличится, 200 hzThe фактический выход is182hz 。 Диапазон входного напряжения постоянного тока (13 ~ 40 в); Выходной диапазон пикового напряжения переменного тока (± 13 ~ ± 40 в);Примечания: эта амплитуда является пиковым значением. Максимальная выходная мощность current2A; Ключ или последовательный порт (подключение верхнего компьютера) регулируемая выходная частота и амплитуда; Анти обратное подключение входного источника питания; Защита от перегрузки по току на выходе (защита threshold2A); Выключите выход, когда выходная защита от перегрузки по току, ток, который будет обнаружен, меньше чем 0.12atime, stay5Try для вывода снова в секундах; Частота шаг значение: 1 гц allowдопустимая погрешность точность 0,005%-0.1% 。 Амплитудное значение шага: 1 V allowдопустимая погрешность амплитуды ±1. 5 V 。 Бортовой последовательный порт 1 интерфейс для загрузки программ, последовательный порт 3 используется для подключения верхнего компьютера для контроля частоты и амплитуды 。 LCD1602LCD: Вход значение напряжения (измерение error±1. 5 V), Выход напряжение и значение частоты (все задать значения) 。
Если требуется верхний компьютерный контроль, необходимо использовать usbturnttlmodule one, при необходимости выберите посылка: <этот модуль + USBturnTTLtool>

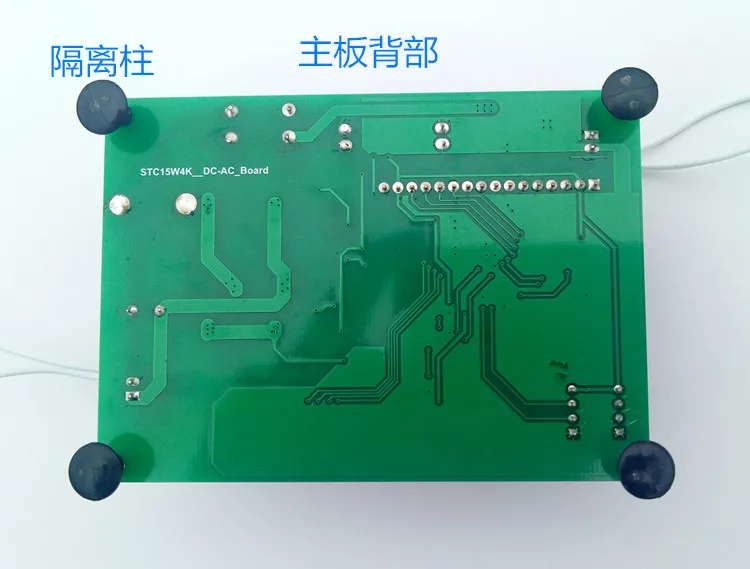

Внешний вид модуля показан на рисунке:
