Модуль обнаружения звукового давления для мониторинга шума модуль датчика звука RS485 интерфейс Modbus протокол

Функция продукта:

Этот модульОсновные функцииСо стороныОбнаружение уровня давления окружающего шума,И через serialRS485Interface выходные данные, сделать стыковку проще и удобнее.

Описание параметров:

Область применения:

Фабрика, мастерская и т. Д.Внутренний, строительная площадка и больница, мониторинг шума в общественных местах, таких как станции.

Активном режиме:

1. Резюме

Пока модуль включен, данные будут возвращены активно, не нужно отправлять инструкцию для чтения.

Два. Параметры последовательного порта и протоколы

2,1 параметры последовательного порта

Последовательный порт скорость передачи данных support9600 、 19200 、 38400 、 57600as хорошо as115200, можно установить через инструмент для настройки 。 паритет: ничего, стоп-бит: 1 позицию 。

2,2 последовательных пакетов протокола

Формат пакета: начальный символ + команда + данные + значение проверки

1) начальный символ: BBAA, 2 байта данных (0xBB, 0xAA);

2) команда: длина 1 байт;

01, показывает команду для возврата децибел данных;

3) данные: длина 2 байта, децибел данных помещается в этот сегмент данных;

4) контрольное значение: длина 1 байта, начальный символ, арифметическая проверка суммы команды и данных, не превышает 256 значение перелива 。

3. Описание команды связи

3,1 децибел данные команды

Следующим образом: BB AA 01 7F 02 E7

1) начальный символ: BB AA, обозначает начало кадра.

2) команда: 01, означает, что этот кадр является данными возвращенного значения децибел.

3) данные: 7F 02, означает, что обнаруженное децибел значение is63.9dB. Низкий байт до, высокий байт после, и каждый блок is0.1dB.

\
\

4) контрольное значение: E7, byBB AA 01 7F 02 арифметическое и контрольное значение 。

\
\

Примечание: это рамка составляет около every300msReturn после 。

\
\

Пассивный режим:

\
\

Один 、 резюме

\
\

Протокол пассивного режима модуля обнаружения децибелов: все сообщения запускаются от хоста, устройство возвращается соответствующая посылка данных 。 поддержка устройство чтения информации, децибел для чтения, устройство настройки адреса и скорости передачи данных 。 формата пакета выглядит следующим образом:

\
\

Адрес (1 байт) + команда (1 байт) + данные (4 байта) + CRC16check (2 байта)

\
\

Длина всего пакета is8byte.

\
\

Заводская скорость use115200Baud, бит четности: ничего, стоп-бит: 1 позиция.

Адрес:

Диапазон адресов может быть set1-247, amon0address-это адрес вещания, вы можете использовать этот адрес для чтения информации об устройстве (см. Следующее описание команды для получения подробной информации). Заводское использование по умолчанию number1address.

Команда:

Поддержка чтения информации об устройстве, считывание децибел, настройка адреса устройства и настройка скорости передачи данных 。

Данные:

Данные соответствие к различным команды описаны следующим образом:

4) CRC16check

Crc16 низкий байт контрольного значения находится в первом предельном пакете. 7 байт, высокий байт-это первый бит пакета. 8 байт, его алгоритм isCRC16_MODBUSPattern. рекомендуется для того, чтобы выполнить этот проверить перед извлечения данных. 。

Две. Посылка Описание

Адрес is1Equipment пример 。

2,1 устройство чтения информации

Поле данных описание:

Первый byte00: экспресс-успех

Второй byte28: десятичная система 40, означает, что версия прошивки is4.0

Третий byte01: свидетельствует о том, что адрес устройства is1

Четвёртый byte05: экспресс use115200Baud скорость

Пакет возвращен в случае возникновения ошибки (withCRC16Examples проверки ошибки):

Поле данных описание:

Первый byte01: экспресс-сбой

Во-вторых byte02: ExpressCRC16Check ошибка

Третий byte00: по умолчанию is00, смысл

Четвёртый byte00: по умолчанию is00, бесполезный

2,2 прибор для измерения уровня для чтения

Поле данных описание:

Первый byte00: экспресс-успех

Во-вторых, три byte32 02: означает, что децибел значение is56.2dB (низкий байт до, высокий байт после, и каждый блок is0.1dB)

\

Четвертый byte00: по умолчанию is00, смысл

\
\

Пятый byte00: по умолчанию is00, смысл

\
\

Будьте внимательны: каждый раз, когда значение децибела считывается, гарантированно возвращается последнее значение децибела, которое не было прочитано., даже если интервал чтения меньше 300 мс (цикл обновления значения дб), устройство будет ждать значения децибела для завершения операции перед возвратом пакета.

\
\

Пакет, возвращенный в случае сбоя (с crc16 примерами ошибок проверки):

\
\

\
\

\

Поле данных описание:

\
\

Первый byte01: экспресс-сбой

\
\

Во-вторых byte02: ExpressCRC16Check ошибка

\
\

Третий byte00: по умолчанию is00, бесполезный

\
\

Четвертый byte00: по умолчанию is00, смысл

\
\

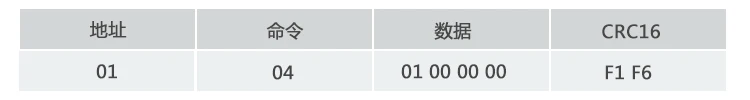

2,3 декодер каналов кабельного телевидения адрес устройства

\
\

Адрес is1The адреса устройства расположены to2:

\
\

\
\

Пакет, возвращенный в случае успеха:

\
\

\
\

\

Поле данных описание:

\
\

Первый byte00: экспресс-доставка успеха

\
\

Во-вторых byte02: указывает на установить адрес

\
\

Третий byte00: по умолчанию is00, бесполезный

\
\

Четвертый byte00: по умолчанию is00, смысл

\
\

Пакет, возвращенный в случае сбоя (с crc16 примерами ошибок проверки):

\
\

\
\

\

Поле данных описание:

\
\

Первый byte01: экспресс-сбой

\
\

Второй byte02: ошибка ExpressCRC16Check

\
\

Третий byte00: по умолчанию is00, бесполезный

\
\

Четвёртый byte00: по умолчанию is00, бесполезный

\
\

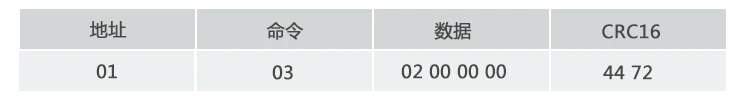

Скорость передачи данных устройства 2,4

\
\

Адрес 1 скорость передачи данных устройства устанавливается to9600:

\
\

\
\

Пакет, возвращенный в случае успеха:

\
\

\
\

\

Поле данных описание:

\
\

Первый byte00: экспресс-доставка успеха

\
\

Второй byte01: указан адрес набора

\
\

Третий byte00: по умолчанию is00, смысл

\
\

Четвертый byte00: по умолчанию is00, смысл

\
\

Будьте внимательны: вернуться к комплект успешным, обычно в виде почтового отправления устройства должен быть подключен к питанию снова для того, чтобы взять эффект, поддерживает скорость передачи на are9600 、 19200 、 38400 、 57600as хорошо as115200 。

\
\

Пакет, возвращенный в случае сбоя (с crc16 примерами ошибок проверки):

\

\
\

\
\

\

Поле данных описание:

\
\

Первый byte01: экспресс-сбой

\
\

Второй byte02: ошибка ExpressCRC16Check

\
\

Третий byte00: по умолчанию is00, смысл

\
\

Четвертый byte00: по умолчанию is00, смысл

\
\

Modbus RTUPattern:

\
\

Один 、 резюме

\
\

Decibel detection moduleModbusMode соглашение: до стандарта RTUAgreement, поддержка скорости передачи данных последовательного порта 9600, 19200, 38400, 57600as, а также as115200, стоп-бит: 1 позиция, биты данных: 8 позиций, бит паритета: ничего не 。 диапазон адресов, поддерживаемый slave is1-247. скорость передачи данных и рабочий адрес можно установить с помощью инструмента конфигурации. 。

\
\

Use03HFunction code (Read holding register) считывание децибела, hisPLCRegister address is40001, соответствующий адрес протокола использования is0000, количество регистров считывается is1 。

\
\

Два 、 посылка описание

\
\

2,1 отправить пакет

\
\

Предположим, что почтовый адрес is0x01, пакеты, отправленные при чтении значения децибел, являются следующими:

\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\

\ Рабочий адрес \	\ Функция код \	\ Зарегистрировать адрес старта high octet \	\ Зарегистрировать начального адреса низкая октет \	\ Зарегистрировать граф высокая октет \	\ Зарегистрировать рассчитывать низкая октет \	\ CRC16Low восемь бит \	\ CRC16Top восемь цифр \
\ 0x01 \	\ 0x03 \	\ 0x00 \	\ 0x00 \	\ 0x00 \	\ 0x01 \	\ 0x84 \	\ 0x0A \

\
\

То есть, пакет, отправленный, когда децибел значение будет считываться: 01 03 9C 40 00 01 AB 8E, вся длина пакета is8byte, amongCRC16by0x0A84, before6byte01 03 00 00 00 01 операционный выигрыш 。

\
\

2,2 возврат пакет

\
\

Допустим рабочий адрес is0x01, пакеты возвращены при чтении децибел значение заключаются в следующем:

\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\

\ Рабочий адрес \	\ Функция код \	\ Количество байт \	\ Данных высокая октет \	\ Данные низкая октет \	\ CRC16Low восемь бит \	\ CRC16Top восемь цифр \
\ 0x01 \	\ 0x03 \	\ 0x02 \	\ 0x01 \	\ 0x9E \	\ 0x38 \	\ 0x7C \

\
\

Возвращаемый пакет is01 03 02 01 9E 38 7C, вся длина пакета is7byte, amongCRC16by0x7C38, Before5byte01 03 02 01 9 EOperational прибыли 。 из анализа посылка данных, можно сделать вывод, что значение поля данных is0x019E, преобразовать в десятичное to414, на unit0.1dB, то есть децибел значение is41.4dB.

Будьте внимательны: всякий раз, когда значение децибел читается, он гарантированно вернуть последняя децибел значение, которое не относится к читать. даже если интервал чтения меньше 300 мс (цикл обновления значения дб модуля), модуль будет ждать, пока значение децибела завершит работу, прежде чем вернуть пакет.
