24 ГГц микроволновой Модуль радарный модуль Радиолокационная антенна датчик доплеровского измерения скорости тумана DM-19
Описание
Краткая информация
DM-19Это piece.24GHz Радарный велоциметрический/индукционный модуль, значение скорости может быть отображено последовательным портом, направление движения (рядом/далеко от).
DM-19Добавлен алгоритм анти-джиттера., он улучшает способность анти-помех воздействия на дождь и вибрацию.
Характеристика
Диапазон рабочих частот: 24 ~ 24,25 ГГц Дальность обнаружения: люди 0 ~ 15 м, транспортное средство 0 ~ 30 м Диапазон скоростей: 1 ~ 300 км/ч Погрешность: ± 1 км/ч Максимальная Эквивалентная Мощность всенаправленного излучения (EIRP): 17 дБм Фазовый шум: 100 дбк/Гц @ 1 МГц Коэффициент приема шума: двусторонний ремень 9 дБ Получить IQ дисбаланс фазы: <5deg Получить IQ power unbalance: <1.5дб Максимальное усиление напряжения: 45 дБ 3,3 VОдиночный блок питания, максимальный ток: 70 мА У ARM Cortex M4/M3 серии микропроцессоров Размер: 25*25 ммПрименение
IOTПрименение (панель распознавания лиц, интеллектуальная бытовая техника и т. д.) Автомобиль, мотоцикл, мониторинг слепых зон электрических транспортных средств BSD Приложения для дорожного движения (предотвращение столкновений с туманом, экран отображения скорости и т. Д.) Промышленное применение (Энергосберегающая Индукция Уличного фонаря, измерение скорости машины и т. Д.) Применение для обеспечения безопасности (активное обнаружение, сигнализация о вторжении, видео триггер)
Электрические характеристики
Интерфейс информация
Протокол передачи данных
Коммуникационная поддержка USART текстовое соглашение 。
USARTПараметры следующие:
Скорость передачи данных: 115200
Персонаж Ширина: 8bit
Стоп-бит: 1
Четность: 0

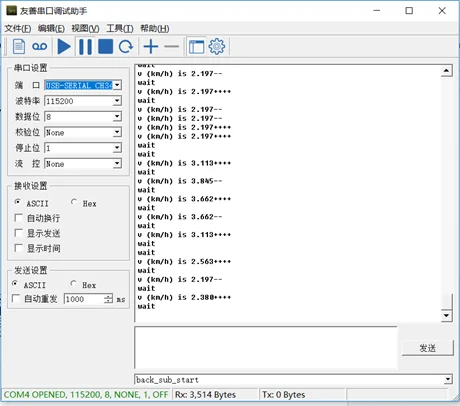

DM-19Отзывы данных Описание:
Подождать:Не подходит для газа
V (км/ч)-xx + +:Обнаружение приближения к мишеням, скорость равна нулю. Xx км/ч 。 meanwhile2Number VEL + контакты преобразуются в высокие уровни и поддерживаются на высоких уровней в течение периода времени, пока цель не покинет эффективный диапазон мониторинга радара. 。
V (км/ч)-xx --:Обнаружение движущихся целей, скорость равна нулю. Xx км/ч 。 meanwhile4Number VEL-Pins преобразуются в высокие уровни и поддерживаются на высоких уровней в течение периода времени, пока цель не покинет эффективный диапазон мониторинга радара. 。
Конкретные протоколы связи могут быть настроены и изменены в соответствии с потребностями пользователя.
Форма Размер
Схема антенны (TX и RX всего)
'
Характеристики
- Сертификация
- Европейский сертификат соответствия
