Модуль измерения и обнаружения переменного тока модуль защиты от перегрузки

Модульный трансформатор!

Будьте внимательны: модульное реле низкое энергопотребление, подходит для вождения оборудования низкой мощности, внешний контактор переменного тока рекомендуется для высокомощного оборудования, расширение использования реле на высокую мощность, чтобы избежать сжигания вниз релейных контактов!

Будьте внимательны: Этот модуль используется для измерения тока 50hzac, он также подходит для измерения формы волны тока без тяжелых искажений. В противном случае ошибка увеличится ..

Примечания: 50 AInner диаметр трансформер8 мм

Модуль может измерять и отображать ток переменного тока. выход верхней и нижний предел тревоги тока может быть установлен, базовое Измерение тока и отображение дальности 00.0a ~ 60.0A (Matching50AMutual индуктор)/0.00A ~ 6.00A (Matching5AMutual индуктор), погрешность измерения 1% 。. функция анти-обратного соединения источника питания.

Мощность интерфейс:Direct5V, 12V, 24vтри версии опционально.

Модульный диапазон измерения тока:AC 00.0A ~ 60.0A (Matching50AMutual индуктор)/0.00A ~ 6.00A (Matching5AMutual индуктор)

Реле операции верхний предел настройки тока диапазон:0.1A ~ 0.0a/0.01A ~ 5.00A Примечания: установить up0.0ATo отменить функцию перелива

Нижний предел настройки работы реле Диапазон тока:0.1A ~ 49.9A/0.01A ~ 4,99 аноты: набор up0.0ATo отмена функции перелива

Время запуска реле:0,1 S ~ 9,9 S

Время действия реле:0 S ~ 99 S возможно самоблокирующийся (настройка)

Цифровой дисплей трубки:Открывания/закрывания

Описание функционального интерфейса продукта chart1

Релейный выход:Часто Открытые и закрытые интерфейсы, облегчают применение различных случаев.

Вход трансформатора:Meet50AMutual индуктор/5 AMutual индуктор

Клавишу настройки:Когда кнопка настройки нажимается в течение длительного времени, введите режим настройки.

Плюс-ключ:Используется для настройки параметров.

Уменьшить-ключ:Используется для параметров вычитания.

Метод настройки параметров и Описание параметров:

Размер модуля, как показано на рисунке 2, состояние запуска, состояние измерения показано как показано на рисунке. 3 показано на рисунке.

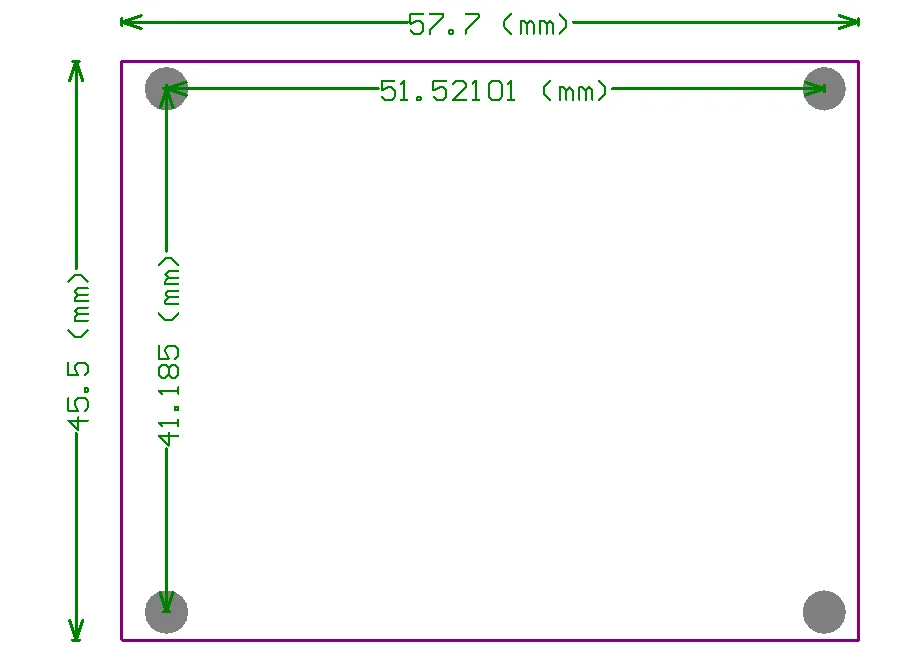

Chart2 размер карты chart3 состояние измерения

В настоящее время верхний предел установки

Нажмите кнопку «Настройка», введите режим настройки перегрузки по току, цифровая трубка будет мерцать, показано на рисунке: в это время устанавливается верхний предел тока релейного действия. используйте «Плюс» «уменьшить» ключ, чтобы установить это значение, когда ток превышает установленное значение, релейное действие. В тех случаях, когда Это текущее значение устанавливается до 0,0atime, цифровая трубка будет отображаться как показано на рисунке. 5. В данный момент функция защиты от перегрузки по току модуля будет отменена., реле не работают из-за Защита от перегрузки по току 。

Chart4 Настройка перегрузки по току chart5 отмена перегрузки по току

В настоящее время нижний предел установки

Во-вторых, нажмите кнопку «Настройка», режим настройки будильника с более низким ограничением тока после keying, цифровая трубка будет мерцать, как показано на рисунке: более низкий лимит тока работы реле установлен в это время. используйте «Плюс» «уменьшить» ключ, чтобы установить это значение, когда ток ниже Установленное значение, релейное действие. когда это текущее значение устанавливается to0.0ATime, цифровая трубка будет отображаться, как показано на рис. 7, информация, показанная в данный момент, функция защиты от низкого тока модуля будет отменена., реле не работают из-за Минимальный ток 。

Chart6 Настройка подтоков chart7

Настройка времени запуска реле

Третий пресс «Настройка» Установка времени запуска релейного действия после ввода клавиатуры, цифровая трубка будет мерцать, показано на рисунке 8: в данный момент, устанавливается значение времени запуска реле. диапазон набора: 0,1 S ~ 9,9 S, используйте «Плюс» «уменьшить» ключ, чтобы установить это значение, когда ток превышает или падает ниже заданного значения, реле задержит установленное время, а затем действует.

\
\

Chart8 настройка времени запуска

\
\

Реле действия удерживающее время настройки

\
\

Четвёртая нажмите «Настройка» настройки времени действия реле ввода клавиатуры, цифровая трубка будет мерцать, как показано на рисунке: в данный момент устанавливается значение времени действия реле. диапазон набора: 0 S ~ 99 S, используйте «Плюс» «уменьшить» ключ для установки этого значения, сброс после работы реле и текущее восстановление задержат время настройки. И когда установленное значение is99SThen продолжает нажимать клавишу «plus», на диаграмме будет отображаться информация. 10, в это время, Время действия реле продлевается до бесконечности., то есть, самоблокирующийся после действия, модуль не может быть сброшен, пока он не выключен.

\
\

Chart9 установка времени хранения chart10 сохранить отменен

Наконец, нажмите кнопку настройки снова, может выйти из режима настроек, введите режим измерения, сохраните ДАННЫЕ одновременно, данные все еще могут быть сохранены после отключения питания.

Дисплей цифровой трубки открыть/закрыть работу

Цифровая трубка по умолчанию включается каждый раз, когда мощность включена. иногда для низкого уровня мощности или для потребностей окружающей среды необходимо выключить дисплей, просто нажмите на середину трех кнопок. ключ «открыть/выключить» (используется в настройках «уменьшить» функцию), вы можете выключить цифровой дисплей.

Когда вам нужно включить цифровой дисплей, просто нажмите кнопку снова., цифровая трубка может быть возвращена на дисплее.
