AD9834 подметальная машина-40 V2.02, емкость и тестер индуктивности (алюминиевый корпус)

AD9834Sweeper-40 V2.02, емкость индуктивность тестер (алюминиевый свободный корпус)

Атрибут: радиочастотный инструмент для анализа домена

Интерфейс: usb

Источник питания: usb

Резервный ток: ≤60 мА, избегайте всей машины тока дольше than200mAOf "высокий ток событий", чтобы отделить usbважное питание, упрощает wt4key точек.

Развертки ток: ≤80mA

Полоса пропускания: 0,05 МГц --- 40 МГц

Шаг сдвига: ≥ 1Гц

Скорость сдвига: ≥800spot/second

Динамическое логарифмическое соотношение:> 70 дБ (-75 дБм ~ ~ + 5 дБм)

Выходная мощность точки или сдвига:-3dBm --- 5 dBm

Вход обнаружения: ≤10dbm

Программное обеспечение для компьютера: nwt4.0907edition

Операционная система компьютера: winxp, win732, win764 (win10, большинство из них может.)

Назначение: РЧ-схема, два порта, Сетевой анализ частотных и амплитудных характеристик, частотный и амплитудный анализ-R & D, отладка, основы для обслуживания РЧ-схем. R & D, инструменты обслуживания и отладки для терминала, если

Декодер развертки по частоте занимается радио-работой.Мать машина。Уборочная машинаОн используется для измерения емкости. приборы для высокочастотной индуктивности, высокочастотный статель (C) OfQvalue, паразитная емкость, диэлектрические потери частоты кыга и другие индикаторы, эти высокочастотные показатели так же важны, как и их емкость. 、 роль индуктивности 。

Применимый человек: радиолюбителей, молодых студентов

Nwt4это отличный дизайн., ключевые точки дизайна этого продукта: Упростите свои инструкции по протоколу, уменьшая ток, используемый в оригинальном дизайне в целом.

Основные компоненты: stm32f103Singlechip, благодаря встроенному контроллеру onecan2.0стал самым известным одиночным чипом-компьютером для аппаратных инженеров, программирование имеет функциональную базу, быстрый запуск. мы используем только популярные компьютеры с одним чипом. baidu имеет много обучающих материалов., легко узнать самостоятельно, цена дружественная.

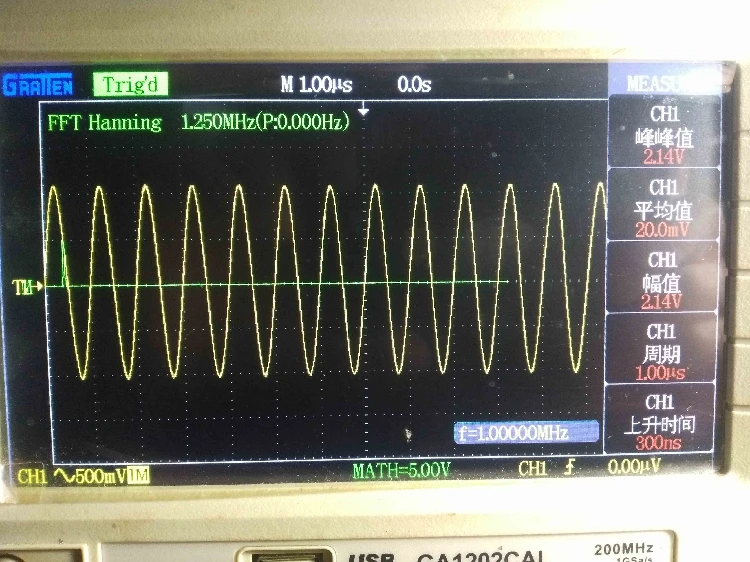

AD9834, TypicalDDSchip, цифровой синтетический осциллятор, максимальный внутренний Заводной 100mhzfull диапазон 50khz -- 40 mhzsupplation соотношение внутренней основной волны к гармонической волне (контроль строя) достигается простым low-pass60dbAbove (осциллограф полосы пропускания use200mможет видеть гладкую и инвариантную синусоидальную волну), это более точно, чтобы сделать измерения, очень хорошо. низкое энергопотребление, быть идеально matchedopa695высокоскоростной операционный усилитель.

Принцип работы: utilzead9834conructedvfosource, автоматическая и быстрая точка-точка двойная портовая плата Сеть подметания, obtainS21Parametric кривая.

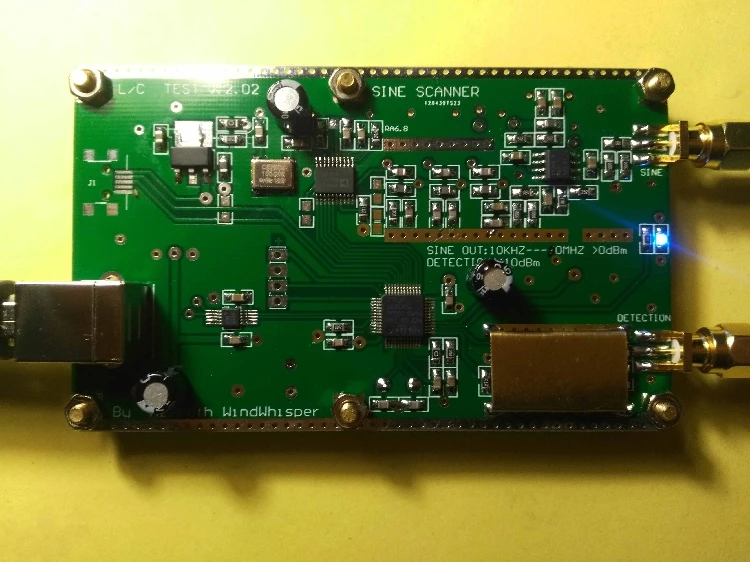

Внешний вид: печатная плата размером 60 мм x 98мм

Будьте внимательны: чтобы адаптироваться к newosc 100 mhzAs thisDDSReference частота дискретизации, подавление частых зеркал 50khz --- 40 mhzLow прохода изменяется следующим образом, только для справки.

Линия развертки (частотно-Амплитудная характеристика кривой) Измерительная емкость и индуктивность является долгом декодер развертки по частоте, по сравнению с спектром, его шаг за шагом может быть очень небольшим. 1 Гц, нет никакого значения для измерения полосы пропускания. дюжины мегабайтов полосы пропускания достаточно, параметры Втянутая в высокочастотную емкость индуктивность не является одним значением емкости и индуктивности. также используются высокочастотные диэлектрические потери конденсаторов. паразитная емкость индуктивности, LCOfQValue и т. Д., ее можно измерить путем сравнения линий развертки.

Позвольте вам понять через линии развертки, значение емкости, индуктивность значение, qсоотношение между значением и частотой, эти опыт привести к «мастеру» базовые знания.

Будьте внимательны: Формула "R" для индуктивности компонентов, она в основном определяется производственным процессом индуктивности., для емкостных компонентов Он определяется диэлектрической постоянной используемого изоляционного материала.Когда ток постоянный, в резонансной точки, максимальное напряжение индуктора или конденсатора в параллельной цепи, Максимальное общее сопротивление.

Теперь мы сравним патч-индукторы с той же индукцией. 0.5enameled проволочной катушкой, тестирование timeLCParallel цепи с помощью same1000pfcapacity

Патч индуктивности is205nh, Катушка может быть открывается для регулировки индуктивности to205nh, то есть, та же гармоническая частота, что и патч индуктор.

Использование цепи является чистым сопротивлением в своей гармонической точки (максимальное сопротивление) феномена, измерительной частоты гармоник. С помощью линии развертки в гармонической точки "оседания" Глубина контрастности измерения qзначение.

Мы видим состав катушки. Lcloopqзначение выше, чем индуктивность патч, осциллирующая схема выбора частоты qhigh означает хорошую стабильность частоты.

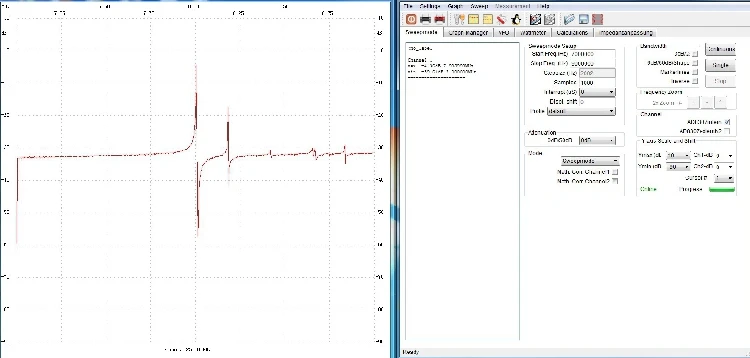

Вот как использовать программное обеспечение, чтобы найти гармонические точки через линии развертки. Емкость LCCircuit value1000pfTime, процесс измерения индуктивности и вычисления индуктивности с программным обеспечением

Например, допустимое значение емкости схемы 1000pf, индуктивность может быть точно рассчитана с помощью программного обеспечения. 22.62нн

С другой стороны, используйте известную индуктивность, измерение емкости.

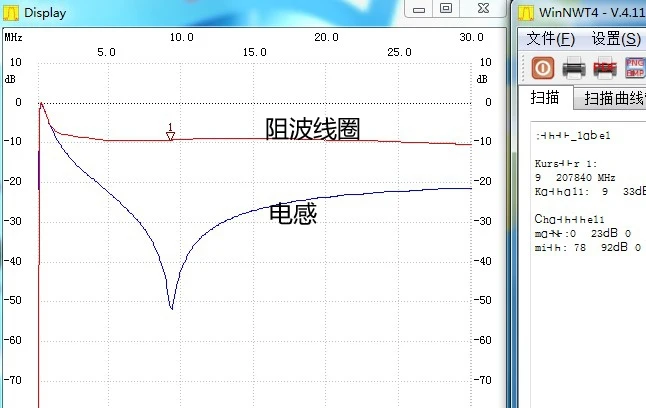

Индуктивность (коэффициент качества, коэффициент прямоугольника), потому что децизионsqмного факторов значения (паразитная емкость, диэлектрические потери, потери железа, есть также ремесла.), способ сравнения кривых развертки является интуитивно понятным., например, также test100uhThe индуктор также добавляет самостоятельно изготовленную катушка сопротивления для компаратора. 100uh

На самом деле, индуктивность, которую мы купили, является большим паразитным конденсатором. таким образом, Существует четкая точка резонанса частоты. сопротивление и значение qvalue-это эквивалентное линейное отношение, это индуктивность, безусловно, лучше, чем катушка сопротивления. QHigh значение 。 децизионил (с) ofqсуществует много факторов стоимости., adoptСравнение линий развертки, потому что интуиция легче понять и легче овладевать.

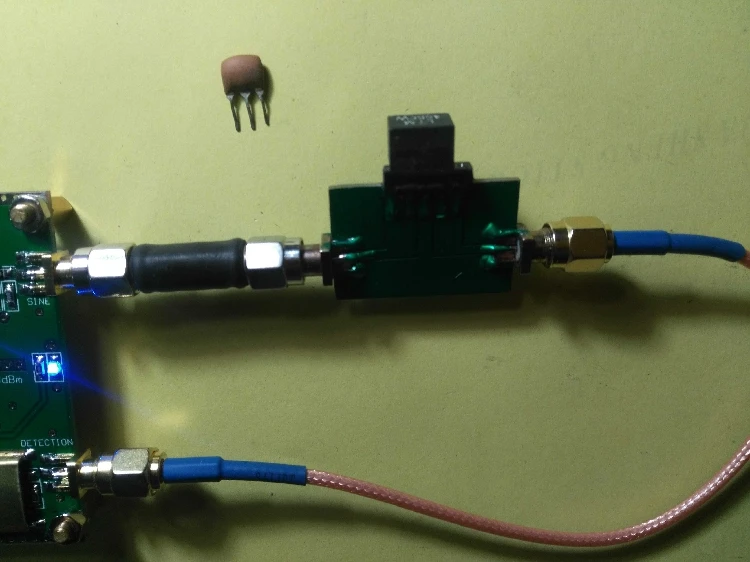

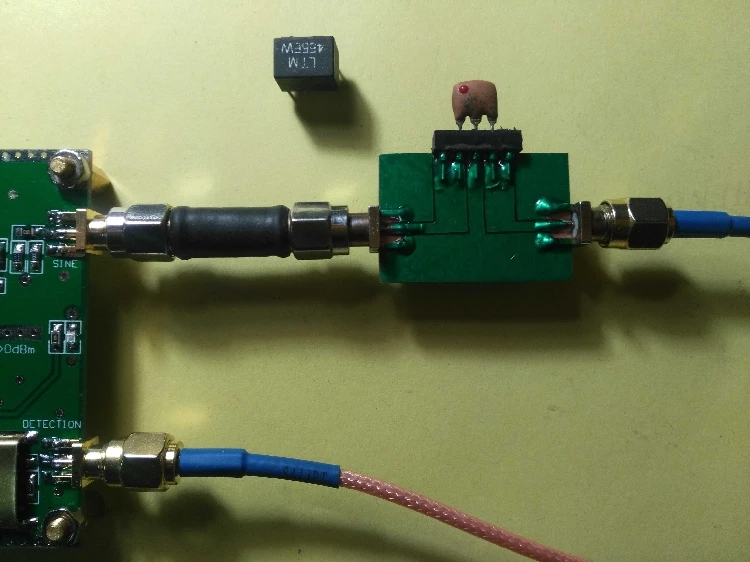

Measure455Ceramic фильтр

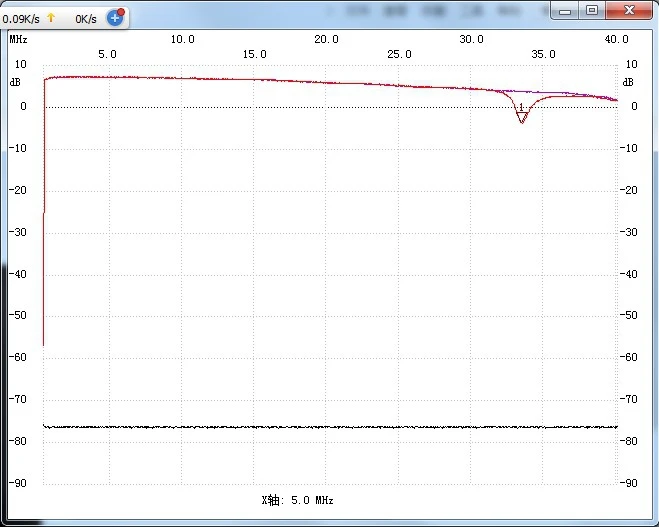

Прямое измерение 50ohmic сопротивление (несоответствие)

Подсоедините один в серии при сочетании с высоким сопротивлением 2kresistance

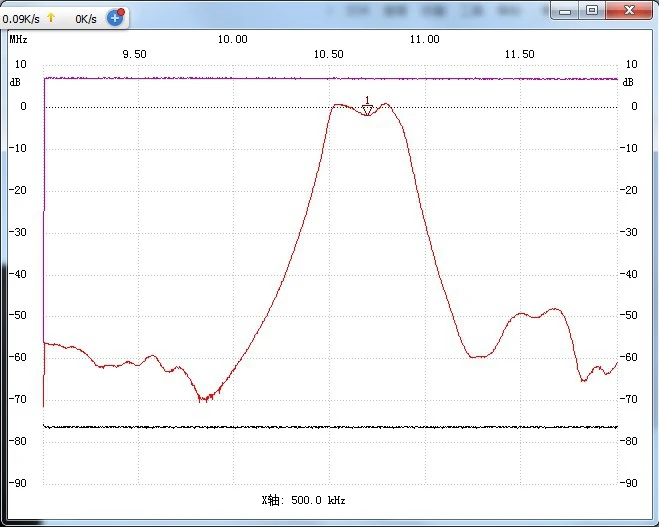

Measure10.7Crystal фильтр

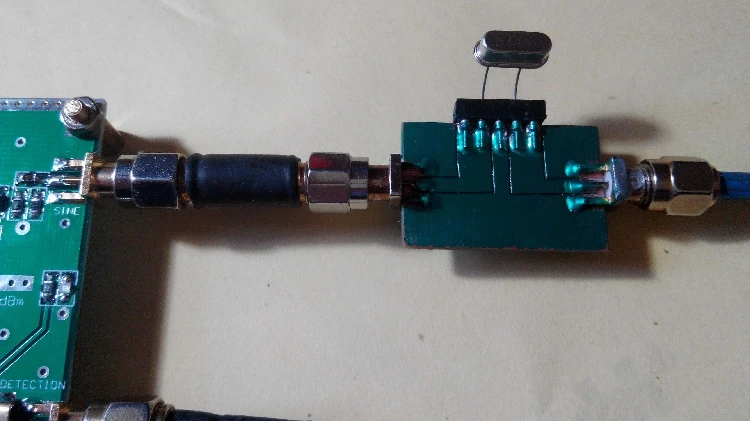

Measure8mhzCrystal осциллятор

OUTPorts также может выводить частоты точек.

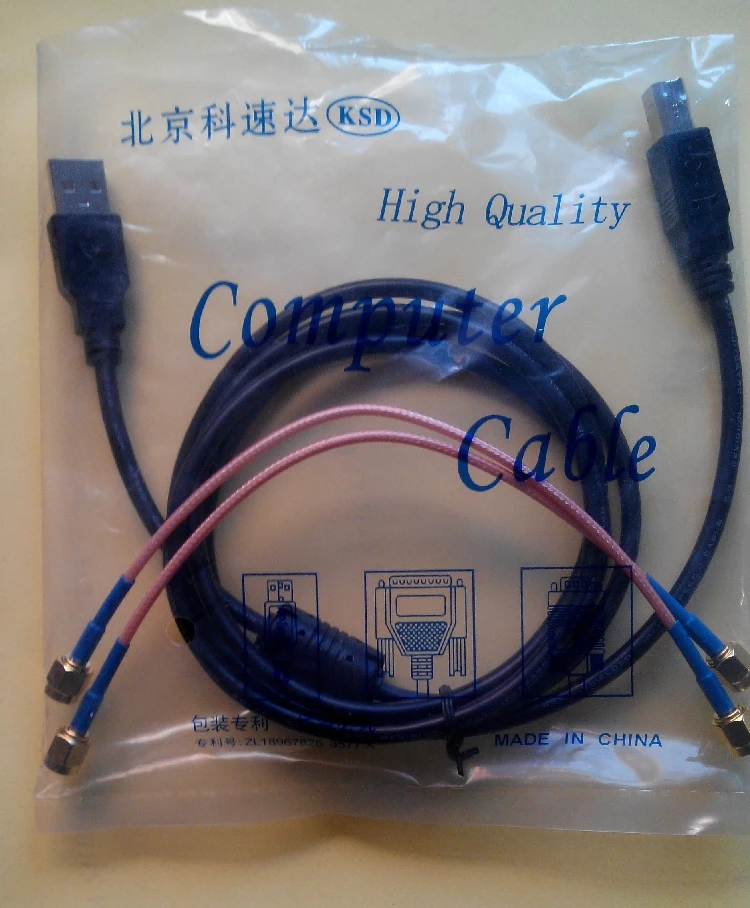

Корпус: SMA Jumper2strip (20 смlong); USBA line
