DSP макетная плата F28335 Промышленное Качество с портом Ethernet для достижения быстрой связи

Рен-F28335Супер доска специально разработана для вузов компании Nanjing Renou technology Co., Ltd., научно-исследовательский центр и малые и средние предприятия дизайн потребностей и самостоятельно разработанная продукция. Совет по разработке может удовлетворить требования, основывающиеся наTMS320F28335Все приложения в разработке,Рен-F28335Superboard обеспечивает обильный вторичный интерфейс развития, может быть для вас на основеTMS320F28335Дизайн экономит затраты и время. В настоящее время наша продукция широко используется во многих научно-исследовательских системах. место, колледжа и вузы, электроэлектроника, класс связи, промышленность, медицинские компании, в долгосрочном процессе разработки и использования продуктов клиентов были высоко оценены и хороши.

Рен-F28335Супер доска принятаREN-F28335Основная плата+ REN-F28335Функция полBЗакрепление и разделение структуры, гарантияDSPСтабильная и независимая работа. Полностью Расширенная периферийная поддержка на основе, оптимизированная конструкция конструкции, обратите вниманиеEMCРучка. Утверждение основной платы6СлойПечатная платаДизайн, функциональная Базовая плата4СлойПечатная платаДизайн. Анти-EMI возможности продукта превосходны., продукты могут быть использованы в промышленных местах.

F28335Каковы преимущества Superboard? Различия от других продуктов?

TMS320F28335Тип цифрового процессора сигналаTIВ разделе компанииTMS320C28XСерия с плавающей точкойDSPКонтроллер с последней фиксированной точкойDSPСравнение, точность этого продукта высока., низкая стоимость, низкое энергопотребление, высокая производительность, периферийная интеграционная степень высокая, большое хранение данных и программ,A/DПреобразование является более точным и более быстрым.TMS320F28335У150 МГцВысокая скорость обработки, есть32Бит плавающей точечной обработки,6ИндивидуальныеDMAКанал branchholdАЦП、McBSPИEMIFЦелых18Дорожного движенияPWMВыход, среди них6Lu WeiTIУникальный и более точныеPWMВыход (зарядное устройствоHRPWM),12Позиция16ПроходАЦППреимущества операционного блока pomploating Point, пользователи могут быстро записывать управляющие сигналы, не требуя слишком много времени и усилий в десятичных операций., для упрощения разработки программного обеспечения, уменьшения времени разработки и затрат.

28335В дополнение к оценке памяти самого чипа, superboard, связь,PWMВыход 、КолпачокФункция захвата добавляется с функцией внешнего расширения.:

1、ADФайла16Путь фильтр

2、 Добавить кондиционирования цепи

3、PWMВыход настроен и уровень преобразован.

4、 Календарь часы файла

5Защита от помех, обработка источника питания

6Анти-помехи лечение провод заземления и сигнальной линии, он эффективно решить проблему помех в среде сильного электромагнитного помех и может непосредственно разработать систему в промышленной среде.

1.Применение32Bit с плавающей точкойDSP TMS320F28335, Тактовая частота150 МГц, Такт6.67ns;

2.Низкомощный дизайн, ядровое напряжение1,9 V,I/OОткрытым носком напряжения3,3 V;

3.Богатый дизайн для хранения данных

В чип:Оперативная память 34K×16Положении,Флэш-память 256K×16Позиция;

Увеличения доступного пространства:Оперативная память 256K×16ПозицияВспышки 512K×16Позиция;

4.Встроенные периферийные устройства

18Дорожного движенияШИМ (Среди6Lu WeiHRPWM);16Проход12ПозицияАЦП,80nsПреобразования,~3 VДиапазон;2ПроходQEP;6ПроходКолпачок;3ПроходSCI;2ПроходМожет;2ПроходMcBSP;1ПроходSPI;1ПроходI2C;

5.С использованием высокой производительностиАЦПЧипAD7656, Увеличения доступного пространства6Дорожного движения16ПозицияАЦП, Высокая точность выборки, Высокоскоростная синхронизация выборки, динамический диапазон аналогового выборки-10V ~ + 10 V;

6.ПрименениеDAC7724Увеличения доступного пространства4Дорожного движения12ПозицияЦАПВыход, произвольный сигнал сигнала может быть осуществлен с помощью программирования;

7.Увеличения доступного пространства100 м/10 мПорт Ethernet, аппаратная поддержкаTCP/IPСоглашения, реализации иИнтернетСоединение доступа:

W5100 это многофункциональный монолитный чип сетевого интерфейса, внутренняя интеграция включает в себя 10/100 Ethernet контроллер, в основном используется в высокой интеграции, высокая стабильность, высокая производительность и низкая стоимость встроенной системы. useW5100 может быть осуществлен без операционной системы Интернет подключения. w5100 AndIEEE802.3 10BASE-T and802.3u 100BASE-TX Совместимость 。 w5100 Внутренний интегрированный все аппаратные средства, и после многих лет рынка validation TCP/IP протокол стека, Ethernet Средний транспортный слой (MAC) физический слой (PHY). hardwareTCP/IP протокол стека supportTCP, UDP, iP4, ICMP, ARP, IGMP и PPPoE, эти протоколы были проверены во многих областях в течение многих лет. внутренняя интеграция W5100 также включает память 16 Кб для передачи данных.

UseW5100 не нужно учитывать контроль Ethernet, требуются простые порты. (розетка) Программирование интерфейс W5100 provide3: прямой параллельный автобус, непрямой параллельный автобус andSPI w5100 AndMCU интерфейс очень прост, он как доступ к внешней памяти.

Супер доска adoptionW5100Chip Управление Ethernet, DSP связь с параллельным интерфейсом, так что он может быть легко осуществлен. 100mhzethernet связь. суперплата может быть непосредственно подключена к Ethernet, режиму с поддержкой сервера, клиенту, orWEB SERVEROr отправить и получить directlyUPDDatagram. тестовая программа providescp/IP драйвер модуля клиента и сервера, также provideUPD тестовый модуль для передачи и получения данных. эти три режима связи Ethernet могут быть осуществлены.

8,12Дорожного движенияPWMВыход сигнала, каждая цепь имеет форму и регенерацию цепи;

9,4Дорожный захватаКолпачокВход сигнала, каждая цепь имеет форму и регенерацию цепи;

10,2Ортогональная кодировщикEQEPВходной канал, каждая цепь имеет форму и регенерацию цепи;

11,1Регулирующий драйвер двигателя,1Входной интерфейс сигнала неисправности для двигателя, управления приводом двигателя;

12,1ИндивидуальныеSPIСинхронный Последовательный порт,1ИндивидуальныеRS232Интерфейс связи,1Один с ОптронRS485Интерфейс связи,1ИндивидуальныеМожетКоммуникационный интерфейс, передача данных может быть осуществлена многими способами;

13.Увеличения доступного пространства6Дорожного движения5 VУровень электронные сигареты с цифровым выходомЕсть ли, Он может быть непосредственно использован для привода реле и т. Д.;

14.С ЖК-интерфейсом и интерфейсом управления клавиатурой, collocationREN-LCD & ключПлата расширения может использовать функции управления ЖК-дисплеем и клавиатурой;

15.УРТКФункция часов в режиме реального времени, запись событий;

16.Обеспечивает мониторинг мощности, сброс питания, ручной сброс, надежность системы, стабильный.

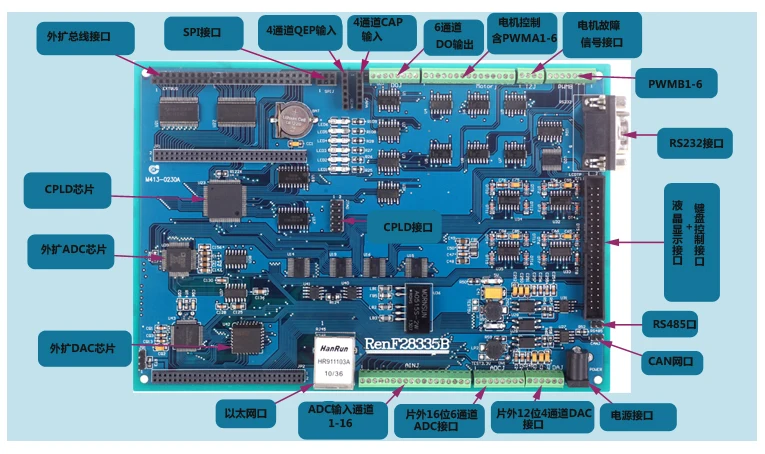

1.ОтF28335Основной плате иF28335Функция полBФорма. Основная плата6СлойПечатная платаДизайн, полBСо стороны4СлойПечатная платаДизайн, Стабильная и надежная производительность, полностью учитывайте продуктEMC(Анти-EMI) способность, и дизайн макет является разумным., он может быть непосредственно применен для промышленных измерений и контроля.

2.В полной мере уделять вниманиеПроцессорЗащита, адресная линия, линия передачи данных, линия управления,I/OПреобразование уровня цепи используется во всех портах., take3,3 VПреобразование уровня, чтобы5 V, Есть три преимущества для этого:

(1)ЗащитаПроцессорРоль, снижениеПроцессорНагрузки;

(2)Улучшение возможностей вождения сигнала пользователя;

(3)Уменьшение количества пар пользовательских сигналовПроцессорПомех;

3. ШИМ、Колпачок、QEPИмпульсные схемы формирования и регенерации предназначены для обоих сигналов., есть два преимущества для этого:

(1)Абсолютная тусклышность импульсного подъемного края, небольшая задержка;

(2)Уменьшает помехи дрожания пульса, повышает точность обнаружения;

4. ADСигнальное устройство обработки данных добавляется к каждому каналу приобретения., эффективное улучшениеADТочность сбора;

5.Увеличения доступного пространства6Дорожного движения16ПозицияАЦП,4Дорожного движения12ПозицияЦАП, Отвечает вашим требованиям в области развития;

6.Увеличения доступного пространства100 м/10 мEthernet порт, реалистичное сетевое взаимодействие разработки boardseven.
