RX-M3232M широкая распределенная гибкая пленка датчик давления подошва/Подушка

1. Информация о продукте

Распределенная гибкая пленка с датчиком давления изготовлена путем переноса нанометровых чувствительных материалов, серебряной пасты и других материалов на гибкая пленка подложки через высокоточная печать, а затем сушки и отверждения. когда датчик подвержен давлению, сопротивление уменьшается с увеличением давления. Пьезорезистивная характеристика датчика выражена в качестве функции питания между сопротивлением и давлением, в то время как обратное сопротивление и давление является приблизительно линейным.

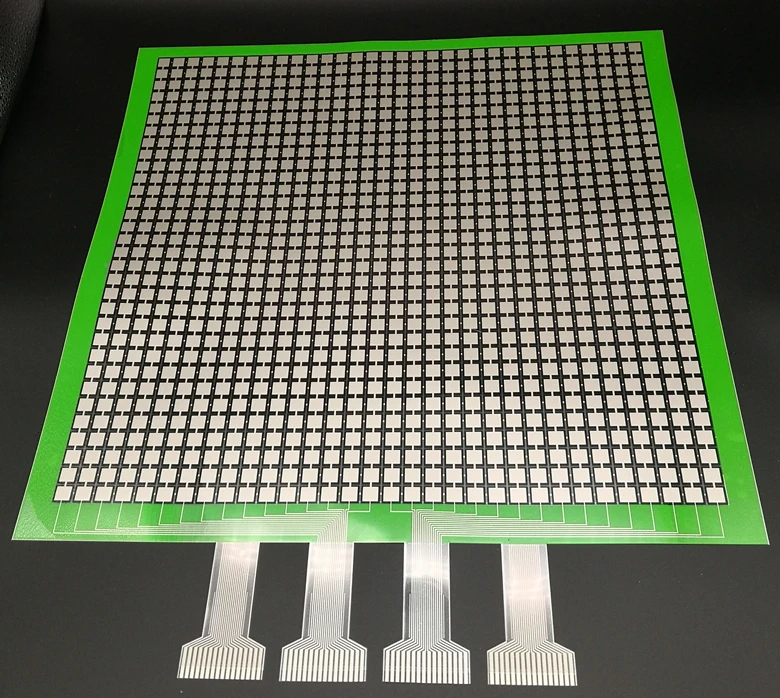

Rx-m3232l является большой площади распределены гибкий датчик давления, который принимает 32-ряд, 32-Колонка дизайн. 1024 самостоятельные индукционные единицы распределены в квадрате 400 мм * 400 мм, и размер каждой индукционной точки 8,5 мм * 8,5 мм. Каждая Индукционная точка этого распределенного датчика давления принимает независимый дизайн для достижения минимального помех. Датчик большой размер, умеренный размер и гибкий в соединении. Он широко используется для измерения распределения силы стопы, подушки и спины.

Для того чтобы облегчить использование этого датчика, мы настроили 2 режима контакта для этого датчика. A. материнский терминал может быть оснащен клеммным корпусом, и он может быть непосредственно подключен и вставлен с проводом dupont с интервалом 2,54 мм, что делает соединение удобным. B линия шлейфа соединения, браслет Стандартный Центр Расстояние 1 мм, небольшое пространство.

'
