1 модуль введение

Этот модуль имеет двухсторонний высокоскоростнойADВыборTIКомпания12Разрядные высокого скоростиA/DКонвертерAD9226, Модуль состоит из двух частей.AD9226。AD9226Многоступенчатая дифференциальная конструкция трубопровода, максимальная частота дискретизации65 Мбит/с; Чип одиночный блок питания, чип содержит высокоэффективный пробоотборник и держатель и источник исходного напряжения., упрощенная конструкция периферической цепи; удовлетворение промышленных приложений и гарантирует отсутствие кода потери во всем диапазоне рабочих температур.

Особое внимание следует обратить на два стиля нашего магазина. ad9226модульная, разница в том, что чипы-пакеты отличаются., один isAD9226 ASTZ QFP-48encapsulation, другой isAD9226ARSZ SSOP28encapsulation; производительность модуля идентична, то же самое относится к интерфейсам данных; клиенты выбирают в соответствии со своими потребностями!

Диапазон входного напряжения модуля-5V ~ + 5 V, Входное пиковое значение 0.10VppСигнал. Модули используют затухание и офсетные схемы для регулирования входных сигналов, преобразования в1 V ~ 3 V(То есть, пиковое значение2Vpp) Сигнала входаAD9226Это вход.-5 VВремя,АЦПВходное напряжение3 V; Входная мощностьС напряжением 0 ВВремя,АЦПВходное напряжение2В; Входная мощность+ 5ВВремя,АЦПВходное напряжение1 V。 Высокая скоростьADСхема блока модуля показана ниже.

Блок-схема:Двухстороннее радиоИ взаимнойНезависимый

Основные особенности модуля заключаются в следующем:

(1) Функция модуля :Два независимых дорожки 12Разрядные высокого скоростиАЦПМодульная。

(2) Максимальная скорость принятия :65 Мбит/с。

(2) Входная амплитуда аналогового сигнала:± 5 V(А именно10VppВход)。

(3) Аналогового сигнала пропускная способность :-3dBПропускная способность350 МГц。

(4) Цифрового интерфейса уровня :3,3 V。

(5), Модуль источника питания :+ 5ВОдиночный блок питания。

(6) Входной интерфейс аналогового сигнала:SMAИнтерфейс。

(7) Цифровой сигнальный интерфейс:2×14Двухрядные2,54Основание распорки, направление вниз. Плюс интерфейс питания, использование2×16Двухрядные2,54Основание распорки, направление вниз.

(8) Этот модуль проектирует разъем.GND, Заземляющая ручка для подключения мультиметра, для облегчения тестирования пользователя.

(9) В соответствии с фактическими потребностями пользователей, Настройте соответствующие модули. В связи с утомительным процессом отгрузки, поэтому мы должны взимать плату за индивидуальную настройку.

2 модуль интерфейса

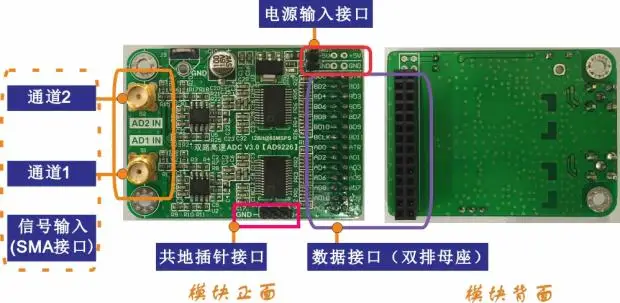

Аналоговый сигнал входной интерфейсSMAИнтерфейс; данных Интерфейс2,54Расстояние между базовым интерфейсом. Каждый интерфейс модуля показан на следующем рисунке.

AD9226chipLQFPencapsulation

AD9226chipSSOPencapsulation

Схема интерфейса модуля

Метод подключения интерфейса 3 модуля

Two way высокой скоростиADТестирование модуля должно использоватьсяADПреобразователем(Общего назначенияFPGA),+ 5ВЛинейный стабилизированный источник питания(Рябь)Источник сигнала 。 Схема подключения модуля andFPGAThe показана на следующем рисунке.

Модуль andFPGATest схема подключения

Применение магазинаЛинейный Регулируемый Модуль питания、C8051F/STM32 + FPGAОсновная платаИ160 МГцИсточник сигналаСхема встроенного тестового соединения показана ниже.

Схема подключения модульной испытательной среды

4 Модуль отладки эффект

Входные синусоидальные волны отдельно, квадратные и треугольная волна сигналов, их диапазоны соответственно10 V, Частота100 кГцObservation наблюдение и использование формы волныQuartus IIВнутри инструментыSignalTap IIКоллекцияДанных осциллограмм 。ADМодульнаяЧастота дискретизацииУстановите его на самые высокие65 МГц。

Будьте внимательны: входное сопротивление модуля50Ом, поэтому источник сигнала должен быть установлен для привода.50Нагрузка Ом, в противном случае входной сигнал будет уменьшен наполовину.

Модуль Тесты эффект схема

5 отгрузочная ведомость
