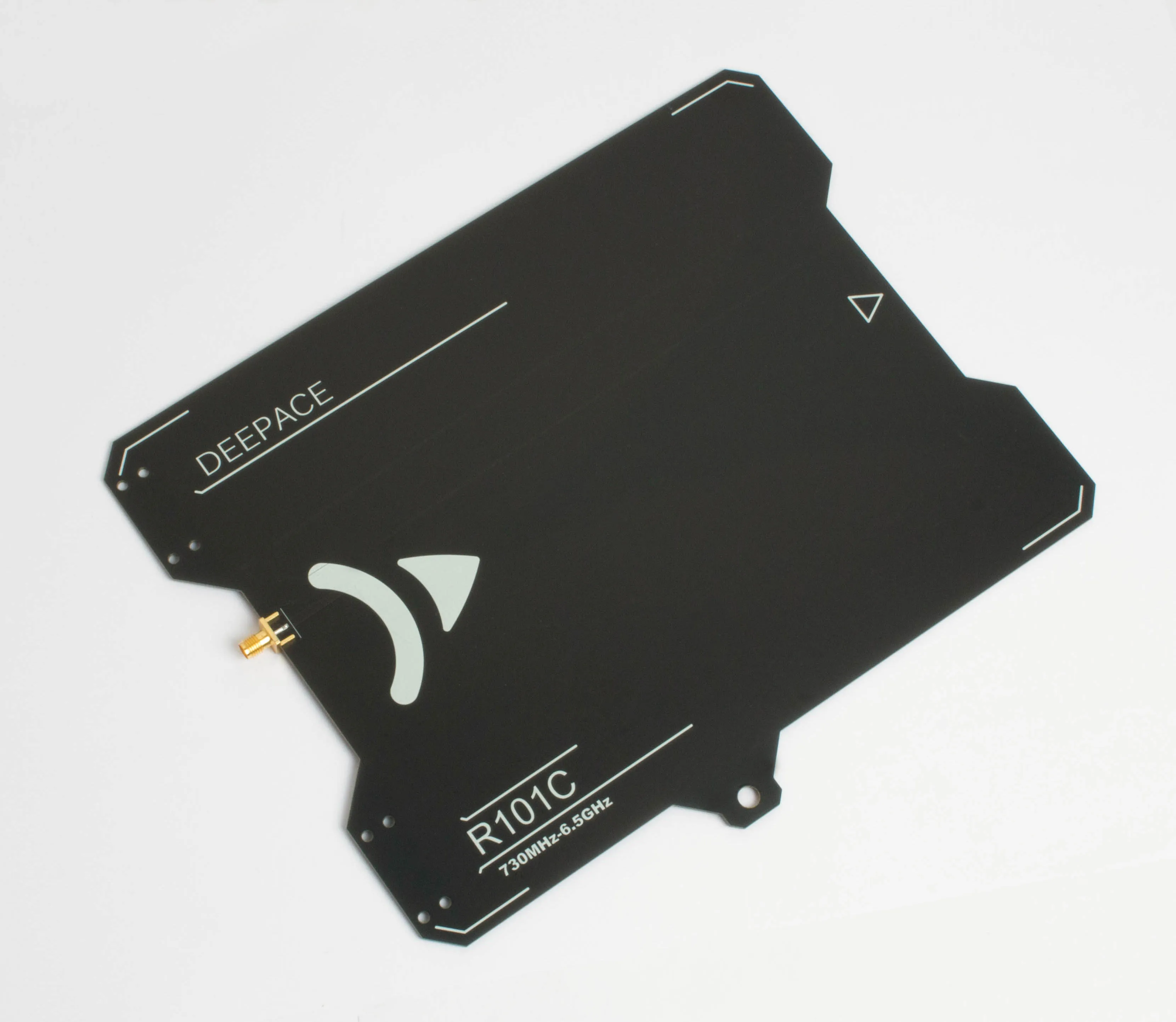

R101C 6,5 ГГц широкополосная направленная антенна UWB с высоким коэффициентом усиления Ads-b Антенна

Описание

R101cширокополосная антенна является печатным коническим слотом антенной. Подходит для передачи и приема направленного радиосигнала.

Антенна покрывает мобильную связь, uwblancess Модуль и wififrequency блока. антенна обладает хорошей направленностью, имеет более высокий коэффициент усиления и меньший объем. задний конец антенны снабжен монтажными отверстиями. за исключением самостоятельного использования, антенна может быть зафиксирована в фокусном месте параболический отражатель в качестве подачи параболической антенны.

R101CStable производительность, высокая консистенция продуктов, это незаменимый экспериментальный инструмент для радиочастотных работников.

Основные параметры и их интерпретация

Частотный диапазон: 730 МГц-6,5 ГГц

R101cантенна хорошо передает во всем диапазоне частот. получение производительности, стоячая волна коэффициент меньше than2.0, хорошее усиление, когда за частотным диапазоном использования, усиление антенны, быстрое снижение эхо потери, соответствующее Снижение требований к использованию, соотношение стоячая волна меньше than2.5его можно использовать to700Mz-7GHz.

Режим поляризации: Линейная поляризация

R101CАнтенна-линейная поляризованная антенна, направление поляризации перпендикулярно, как и вертикальная монопольная антенна.

Номинальный коэффициент усиления: 7dBi

R101CУсиление антенны медленно увеличивается с увеличением частоты., оставайтесь800 МГцО5dBi, Stay2,4 ГГцВезде примерно7dBi, Stay5,8 ГГцВезде примерно9dBi。

Потери эхо: 10dB

R101CВходное сопротивление антенны50Европа,50Генератор эвклидного импеданса находится в диапазоне частот.10dBСледующие колебания, соответствующий коэффициент стоячая волна меньше или равен2,0

Мощность Емкость: 5 плитка

При использованииR101CКогда антенна используется как передающая антенна, мы рекомендуем, чтобы Входная мощность RF не была больше5 ВтКратковременное использование может превышать50 ВтБез антенны повреждения 。

Направление движения

R101CIt обладает лучшей направленностью во всем разделе., и боковая сторона меньше. может использоваться в качестве антенны для поиска направления. более широкий рисунок антенны в горизонтальном направлении,-3 дбоколо ширины 60 °; узкий узор в шаговом направлении,-3 дбоколо ширины 40 °.

Механические параметры:

Размер формы: 23*22,5 см (без кабелей)

Тип интерфейса: SMA внутренний штырь с внешней резьбой

Чистый вес: 400 г

Рабочие условия:

Диапазон температур:-45℃~ 80℃

Диапазон влажности: 0% ~ 95% допустимый 100% короткий срок, без душа

Водонепроницаемость: сухой после душа, Замена соединительных кабелей после замачивания

Сопротивление ветру: по причинам безопасности, скорость ветра больше than20m/s (8 класс ветра), когда не допускается использование

Вопросами безопасности

Будьте осторожны, чтобы касаться живого проводника при использовании, предупреждение защита от удара током

Используйте на открытом воздухе, чтобы избежать грозы, особенно в высоких горах., в пустыне, избегайте быстро на низком месте., нижняя антенна

Его следует носить надежным способом при подъеме по высоте., предотвращая падение

Антенна имеет края и углы, переносит с осторожностью для предотвращения царапин

Антенный разъем и фидер не могут нести нагрузку, избегайте вытягивания при использовании, фидер может быть прикреплен в фиксированное отверстие в антенне.

Антенна техническое обслуживание

При фактическом использовании, для продления срока службы антенны, пожалуйста, обратите внимание на следующее

Избегайте сильного давления, столкновения, грабли антенны

Избегайте чрезмерного сгибания кабелей

При разворачивании антенны, пожалуйста, поместите его на горизонтальную плоскость., предотвращая сброс

Производительность параметр

Стоячая волна данные измерения соотношения:

Направленный данные:
