RS485 коллекционная карточка для аналоговый выход по напряжению в 4 направлениях 5/10/15/20 V, MODBUS-RTU, 12-24

1.Краткое введение

2.Особенности

1)4Дорожный аналоговый выход, выходной диапазон0-5 V,0-10 V,0-15 в,0-20 V。 Разрешение12bit。

2)RS485Интерфейс связи, импорт в оригинальной формеTIКомпании485Чип, интеграция на чипеТЕЛЕВИЗОРЫТрубка, предотвратить400 WАтмосферное перенапряжение тока, интеграции± 15KVОHBMЭлектростатический выпуск цепи,± 8KVКонтактный разряд цепи,± 15KVСхема разгрузки воздуха, производительность значительно превосходит производительность обычных людей.MAX485Чип. Кроме того, к плате добавляется схема фильтра против помех., большое улучшение485Стабильность автобуса, подходит для различных сложных приложений окружающей среды.

3)Связь может изменить адрес с помощью программного обеспечения, изменить скорость передачи данных, она также имеет функцию восстановления оборудования и заводские настройки.

4)Использование промышленных высокоскоростных микропроцессоров, быстрая и стабильная работа, с внутренним часовым механизмом, предотвращает крах, предотвращает работу Программы.

5)ПрименениеMODBUS-RTUСоглашение, широкий спектр применения, легко соединяться с другими устройствами, использоватьCRCПроверьте, предотвращайте ошибки данных, автоматически обрабатывайте команды ошибок, полностью Решите проблему неправильного действия.

6)12 ~ 24 VШирокийНапряжение питания (напряжение питания должно быть как минимум больше, чем аналоговый выходной диапазон2В), С защитой от обратного соединения.

7)Для повышения стабильности в оборудовании и программном обеспечении были приняты различные меры защиты и предотвращения помех. аппаратный вид показан на рисунке ниже. программное обеспечение, программа оптимизации, был сделан тщательный и сложный тест, при любой скорости передачи данных, отправляйте случайные коды или команды ошибок непрерывно в течение десяти минут, никаких операций не было, и после остановки отправки, Немедленно отправьте правильную команду, она работает отлично!

8)Для шифрования каждая карта имеет уникальный и неизмененный серийный номер в качестве уникального удостоверения карты приобретения., да16Байт пространства для хранения считывается и записывается, без потери мощности, используется для хранения простой информации.

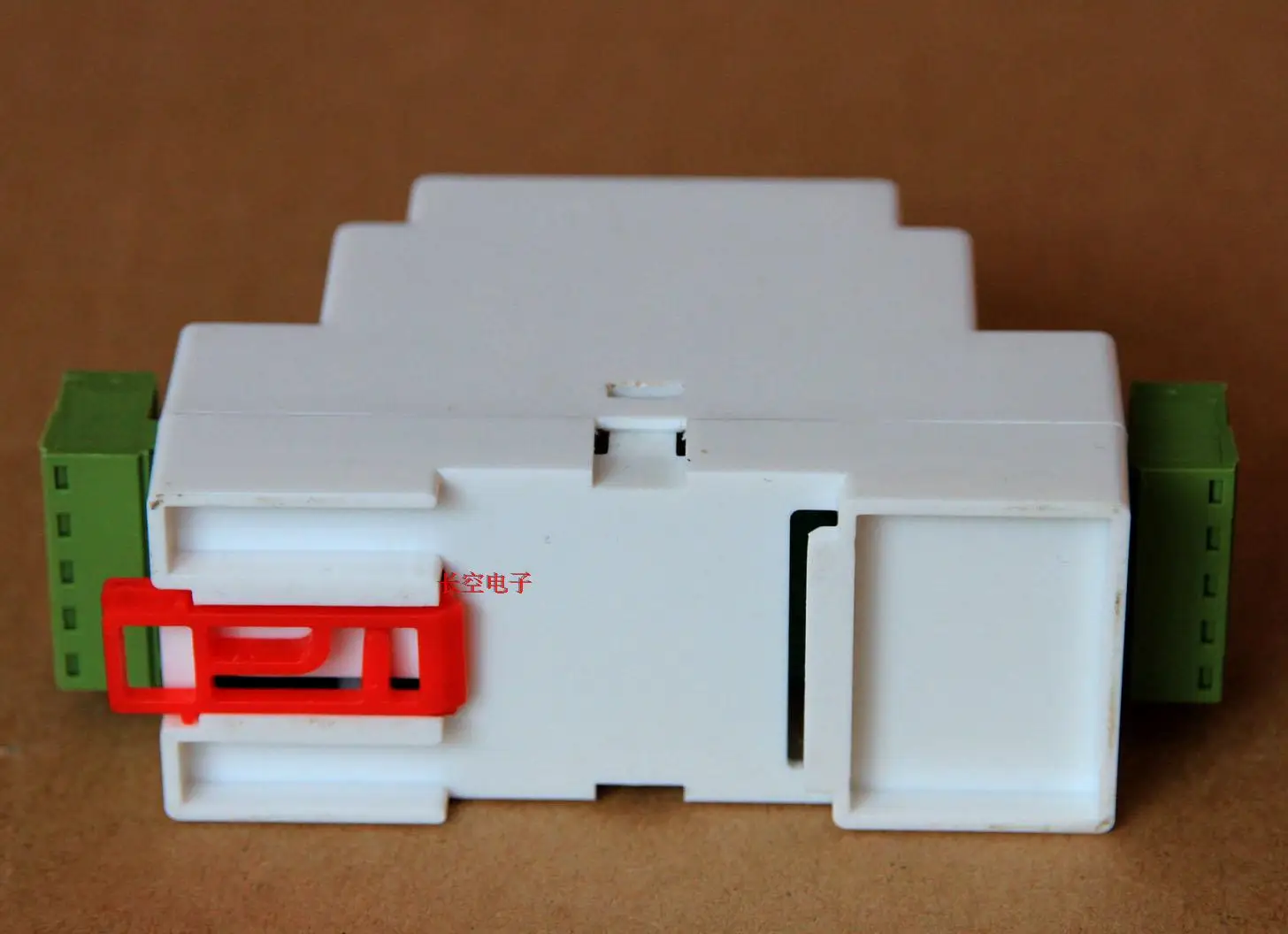

Подробные фотографии

Подробные фотографии

Порты и разъёмы высокой четкости

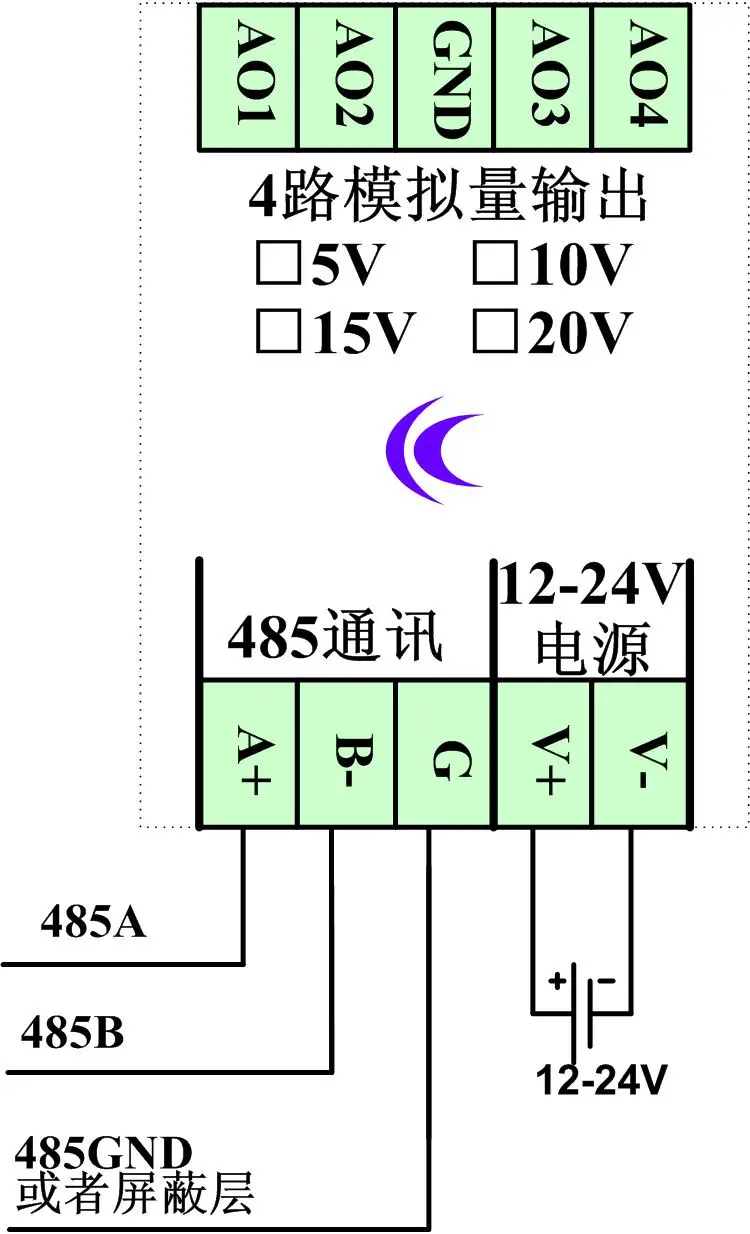

Метод подключения

'
