0-5/10/30/60/120/DC модуль сбора и измерения напряжения 485 MODBUS

На фотоэлектрический изоляционный 485пояснение связи

В большинстве приложений, 485 нет большой проблемы в общении без фотоэлектрической изоляции., но на промышленной площадке, особенно получение Высокоточный аналоговый сигнал (электрический ток, напряжение) в случае, from485помех на линии связи будет иметь большое влияние на рабочий источник питания Материнской платы., это может привести к большому скачку собранных данных. для того, чтобы удовлетворить требования к стабильности работы и стабильности связи модулей в промышленной области, этот модуль является бесценным., высокоскоростная оптопара и изоляционный dcdcpower модуль, yes485фотоэлектрическая изоляция линий связи, полностью solved485помехи линии связи На основной плате рабочего источника питания, некоторые модули на рынке не имеют оптоэлектронный изоляционный интерфейс, если данные, которые вы собираете с этим продуктом, нестабильны, пожалуйста, сначала учитывайте, не является ли интерфейс связи оптоэлектронной изоляцией. коротко говоря: фотоэлектрическая изоляция, это лучше, чем не сегрегация!

Пожалуйста, обратите внимание перед покупкой: если мы хотим получить стабильные данные, 485 интерфейс связи должен быть фотоэлектрической изоляцией.

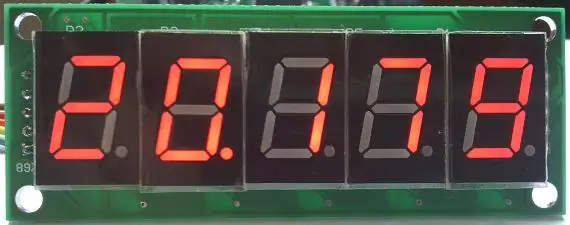

На интерфейсе дисплея moduledextend, расширяемом 5 позиционируемом цифровом дисплее, отображение напряжения тока каждого канала в свою очередь, очень интуитивно понятный, эффект следующим образом:

Размер продукта:

1 дорожная: 4,7*7,4 см

4 дороги: 4,7*8,0 см

8 дорога: 6,3*9,5 см

Инструкции по подключению

V + --- основная плата рабочего источника питания, диапазон: DC12 ~ 24 В

GND --- основная плата рабочего источника питания

Vx --- канал входного напряжения (ReferenceGND)

A --- фотоэлектрический IsolationRS-485communication interfaceA

B --- фотоэлектрический IsolationRS-485communication интерфейб

Примечания: A, BThe терминал рядом с ним is485специальный наземный провод для связи

Введение параметров

Точность преобразования: 12 позиций
Точность дискретизации напряжения: 0,003 в
Разрешение выборки напряжения: 0,001 в
Частота дискретизации напряжения IN1Type V по умолчанию: 13 секунд/сек
IN1Type I Максимальная частота дискретизации напряжения: 1280 секунды/сек
Частота дискретизации напряжения IN4Type V по умолчанию: 9 секунд/сек
IN4Type I Максимальная частота дискретизации напряжения: 328 секунды/сек
Частота дискретизации напряжения IN8Type V по умолчанию: 7 секунд/сек
Максимальная частота дискретизации напряжения IN8Type I: 159 секунды/сек
485 скорость передачи интерфейса: 1200/2400/4800/9600/19200/38400/57600/115200/bpsAdjustable
485 интерфейс связи контрольный бит: Нет проверки/нечетная проверка/даже проверка регулируемая
Вот схема проводки для измерения аккумуляторной батареи серии.:
