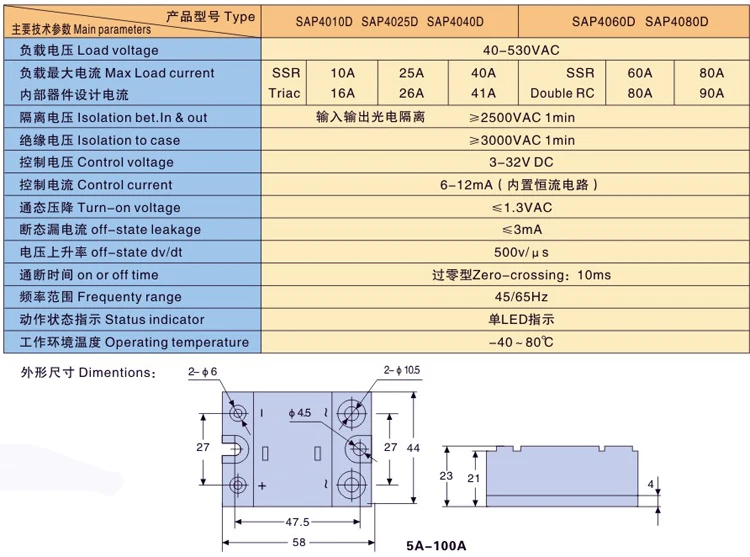

Реле SAP4025D DC управляемый AC 25A 3-32V 40-480V

1.Основное применение:

Термическая обработка (Электропечь завод, электрическое отопление) Химическое оборудование для оптоволокна, текстильной техники и оборудования, закаленное стеклянное снаряжение, пластиковый экструдер, инжекционная формовочная машина, контроль фонтана

2.Метод выбора твердотельного реле:

(1)Резистивную нагрузку

Однофазный: нагрузка (кВт)/Напряжение (В) = электрический ток (A) * (1.5perhaps2times) = Номинальный ток твердотельного реле;

Трехфазный: нагрузка (кВт)/[Напряжение (В) * 3] = электрический ток (A) * (1.5perhaps2times) = Номинальный ток твердотельного реле;

(2)Индуктивные нагрузки

Однофазный: нагрузка (кВт)/Напряжение (В) = электрический ток (А) * (5 раз) = Номинальный ток твердотельного реле;

Трехфазный: нагрузка (кВт)/[Напряжение (В) * 3] = электрический ток (А) * (5perhaps7times) = Номинальный ток твердотельного реле;

(3)Емкостной нагрузкой

Однофазный: нагрузка (кВт)/Напряжение (В) = электрический ток (А) * (10 раз) = Номинальный ток твердотельного реле;

Трехфазный: нагрузка (кВт)/[Напряжение (В) * 3] = электрический ток (А) * (10 раз) = Номинальный ток твердотельного реле;

3По току, защита от перенапряжения, перегрузки и короткого замыкания нагрузки являются основной причиной постоянного повреждения, выбор быстрого предохранителя и воздушного переключателя является одним из способов защиты от перегрузки по току, для небольших емкостей могут также использоваться предохранители. защита от перенапряженияПараллельный варисторов окиси металла может также использоваться. (MOV), MOVArea определяет поглощающей силой, MOVThickness определяет значение напряжения Защита 。 одинLike220VseriesSSROptional430V-600VVaristor, 380VseriesSSROptional750V-900VVaristor 。

4SSRHeating и тепловыделение: ssrmax тепло во время проводимости в соответствии с фактическим рабочим током * 1,2 Вт/ATo рассчитать, в конструкции рассеивания тепла, экологическая температура должна быть учтена, вентиляционные условия (естественное охлаждение, охлаждение вентилятора) и плотность установки и другие факторы. 2A, 3A, 5ASeries без дополнительного радиатора. spiralSSRIn appliction10aследующий долгосрочный ток Только необходимо установить на металлическую пластину с лучшим тепловыделением или на Goodyear специальный направляющий рельс кронштейн., 10 А выше следует установить на радиатор. ток больше than40AIt нужно охладить Вентилятор. 。

5Постоянный ток: однофазный входной ток должен контролироваться at6mAto25mA, входной контроль тока трехфазного твердотельного реле должен be18mA-75mABetween. SAP, SA3Type I Полная серия andSAIConstant токовая Входная цепь была установлена в некоторых видах продуктов, требуется 3Vto32VNo токовый ограничительный резистор Для входного напряжения 。 когда usedSAI, SAQ, SDPSeries твердотельные реле времени, следует обратить внимание на управление входным током at25mainin. когда входное напряжение at4-8Vtime, нет серии ограничителей тока резистора; когда входное voltage8-32V, должно быть в серии 1/4 wcurтока ограничительного сопротивления, значение сопротивления составляет at0.5K-1,5 kмежду.

6、 Установка Примечания:

A)В зависимости от размера выбранного реле, выбор радиатора для размера формы и условий окружающей среды. радиатор может быть охлажден естественным воздухом, принудительным воздушным или водяным охлаждением, потому что твердотельные реле изолированы, поэтому несколько твердотельных реле могут быть установлены на том же радиаторе.

B)Установочная поверхность радиатора должна быть гладкой и гладкой, без царапин и мусора, Его поверхностная отделка должна быть меньше than10um.

C)Перед установкой твердотельного реле на радиатор аккуратно протрите оксидный слой с поверхности радиатора тонкой наждачной бумагой и протрите его абсолютный этанол. затем они равномерно покрыты тонким слоем теплопроводный силиконовый жир между контактными поверхностями. (каждое назначение 0.5umthick), сделать хороший контакт друг с другом, чтобы уменьшить термостойкость контакта. для вашего удобстваТепловыделение твердотельного реле, делает его работать в лучшем случае.

D)Модуль крепится к поверхности радиатора. M3andm5винты и пружинные шайбы, и take0.58-0.98N.M, 4-6N.MTorque затягивание.
