Описание

Установка панели dkc-y120 типа 1

Тип 2 dkc-y120-b46 в корпусе

DKC-Y120 двухосевой шаговый двигатель, управление сервомотором. Контроллер

Текстовый жидкокристаллический дисплей, прост в использовании, нет основы для программирования, просто посмотрите на него внимательно.

Ming Shu можно быстро овладевать и использовать., действительно позвольте автоматическому контролю осуществить нулевые ворота

В то же время, мы можем обеспечить профессиональную техническую поддержку, чтобы помочь вам.

Наш контроллер можно отремонтировать регулярно.Несколько параметров были изменены, чтобы сфокусироваться на одной странице., быстрая и удобная модификация. Супер удобство, суперчеловек.

Для пульта дистанционного управления

Контроллер представляет собой разделения времени двухосевой контроллер, Это означает, что в то же время работает только один мотор.

Перемещение. Или два мотора, вращающиеся в полной синхронизации, не могут повернуть мотор в первую очередь, без остановки.

Запуск другого двигателя после фиксированного времени, это не допускается.

DKC-Y120, что он относится к встроенной установке панели.

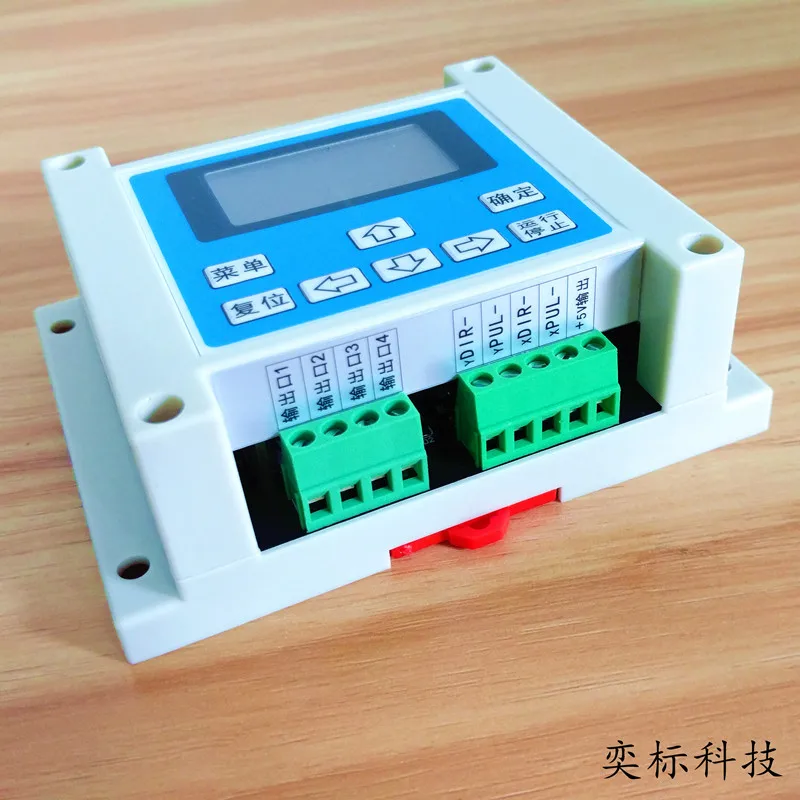

DKC-Y120-B46 установка в шасси, DIN-Rail монтаж, фиксированная Резьбовая оправа может быть использована.

DKC-Y120 в originalDKC-Y110A китайский программируемый двухосевой Контролер с разделением времени, основанный на усовершенствовании, импортный Промышленный сорт высокой производительности cecpuchip, делает Контролер надежным, высокий контроль хода, двигатель работает плавно, низкий уровень шума 。 контролер использует практичные функции, используя простые и четкие команды. могут быть осуществлены функции сложного позиционирования и непозиционирования. В то же время интерфейс контроллера управления является пользовательским интерфейсом., лаконичный, крупный, простой в эксплуатации и так далее.

1 широкий вход напряжения: DC12-36V

2 многофункциональная функция защиты: защита от обратного подключения, защита от перенапряжения, защита от перегрузки по току

3 характеристики: обтекаемая и оптимизированная 12 A инструкция (легко запоминается и легко обучается может осуществить все виды сложных действий)

4 ускорение и замедление: 1-100Grade ускорение и настройки замедления, сделать запуск двигателя более стабильным и быстрым, остановить более точно

5 Выходная частота: 1hz-50000hzподходит для различных пар ультра-низких частот, высокочастотных применений

6 Выход: 4 Выход пути имеет емкость both1alooad можно напрямую подключить к реле и т. Д.

7 Вход: 6 вход пути имеет какое-либо определение запуска., остановите его, сброс или произвольный вход программы прерывания

8 Защита паролем: функция защиты паролей, (протекторы не будут изменены по желанию, права интеллектуальной собственности процедур)

9 Другие: одиночный и двойной импульсный выход, включение питания автоматического нулевого возврата, включение автоматического управления и т. Д.

10 компания: миллиметр, круг, пульс три режима

11 Размер формы: 104*100*32 мм Встроенная установка. Рекомендуемые требования к открыванию установки 95*95 мм

Example1:

Операционные требования, частота запуска 3 кхзмедленное ускорение и замедление, не нужно возвращать механическое нулевое положение после электрификации.

Функциональные требования, требует подключения кнопки input1. переключатель закрывает основной мотор to10KHZSpeed forward10Circle и repeat5khzspeed reversal10.5circle. Остановите его, ожидая выключения, чтобы закрыть снова, чтобы повторить вышеуказанный процесс.

Подключение: input1 один конец кнопки переключения. Другой конец подключен к открытого endCOM.

Настройка параметров системы: скорость запуска 03000. Ускорение и замедление 03.

Список процедуры:

N01 вход 10 000 (ожидание input1Open и close, то есть низкий уровень.

N02 скорость 10000 Гц (Определите значения скорости для следующих runs10KHz

N03 положительное вращение 00020,0 (мотор вперед ротационный 20 круг

N04 скорость 05000 Гц (Определите значения скорости для следующих runs5KHz

N05 разворота 00010,5 (двигатель reversal10.5circle

N06 вход 11 000 (ожидание input1открыть переключатель, а именно высокий уровень

N07 Jump 01 000 (перейти к первой линии и повторять.

N08 конец (конец процедуры

Настройки параметров: вызов обратно в zero no (другие не двигаются)

Настройки устройства: (Используйте настройки по умолчанию, не перемещайте. Драйвер settings1600To subdivide)

Краткое описание:

1, обнаружите использование кнопки переключения ввода или другого ввода датчика "вход" команды. то есть, переключатель закрывает для detection.0 (низкий уровень). переключатель открытый Detection1 (высокий уровень). В процессе [N01] хорошо, мы использовали обнаружение. 0 (низкий уровень) заказы ожидания но [N07] Мы использовали detection.1 (высокий уровень), ожидая заказов, потому что наше требование состоит в том, чтобы нажать переключатель один раз. цель одного действия поэтому необходимо проверить, является ли кнопка выключателя открытой или нет. предотвращает прыжки программы к непрерывной работе и неправильной работе.

2, в этой программе мы появляемся. [N02] и [N04] определение двух скоростей. это потому, что нам нужна другая скорость s, чтобы повернуть мотор дважды. если скорость двух вращения одинаковая все, что нам нужно, это [N02] определение скорости один раз.

Example4: стандартная Автоматическая программа для резки с функцией подачи и резки

Требование: XMotor Контролируемая длина подачи 10circle. YMotor контролируемый резак. Поверните и Отрежьте

Подключение: кнопка запуска/остановки подключения порта 1.

Настройки параметров: Включение питания no.

Параметры блока: Название Блока Круг Каждый цикл импульса 1600

Редактор программы:

N01 порт 01 000 (переключатель toXaxis)

Скорость N02 10000 Гц (установить скорость upXAxis)

N03 положительное вращение 000010,0 (xположительное вращение 10 круг)

N04 порт 02 000 (переключатель toYaxis)

N05 скорость 5000 Гц (установить скорость upYAxis)

N06 положительное вращение 00001,0 (положительное вращение 1 круг)
