Импульсный источник питания положительный и отрицательный 36 В положительный 12V300W Трехходовой выход подходит для LM3886 класса A AB Усилитель

AQuasi-усилитель мощности, BQuasi-усилитель мощности, ABQuasi-усилитель мощности, цифровой усилитель мощности, в короткие сроки, любая Плата усилителя мощности, которая требует как положительное, так и отрицательное давление питания может использовать этот блок питания. (например, Традиционный дискретный компонентный усилитель мощности, LM1875, LM3886A класс интегральных усилителей мощности), следует отметить, что выбор напряжения источника питания ниже максимально допустимого напряжения платы усилителя мощности.

Выход источника питания-это напряжение постоянного тока. обычное кольцо-корова плюс выпрямитель фильтра цепи могут быть опущены., не только это более эффективно, меньше температуры, внутреннее сопротивление источника питания также гораздо ниже.

Конденсатор фильтра самого источника питания достаточно для ежедневного использования.

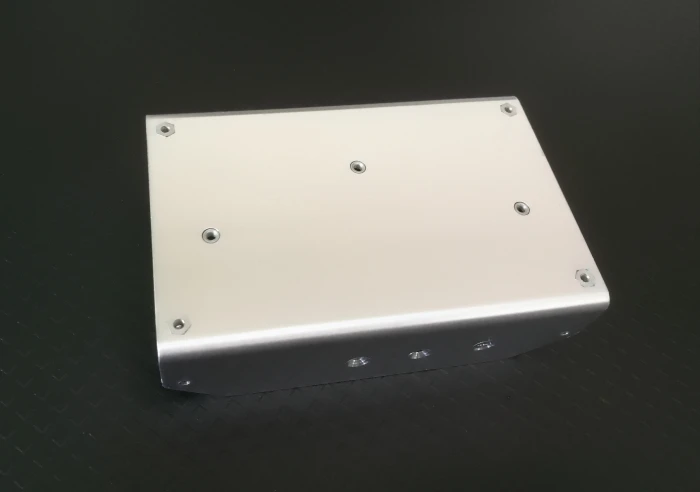

С помощью чистого алюминиевого радиатора и оболочки, в середине bottom3dividualm3fixed отверстия, его можно зафиксировать на шасси., или зафиксировать к большому радиатору

2 каждая сторона имеет свой собственный side.2personalm3fixed отверстие, радиатор также может быть установлен или сбоку установлен и зафиксирован.

Выход терминал: + 36В красные/зеленые/голубые/желтые/белые-36 VConnect Плата усилителя мощности + отдельно, 0-три блока питания терминалы, + 12 VandGSmall вентилятор может использоваться для того, чтобы помочь рассеивания тепла или Рог защита от короткого замыкания, и т. д. 。 (2 индивидуалгит соединен между собой в блоке питания., один или другой приемлемый., это нормально, чтобы быть вместе.)

Входной терминал: L, Раздельный разъем 220vplug проводка и нулевая проводка. FGIt может быть подключен к корпусу или наземному проводу.

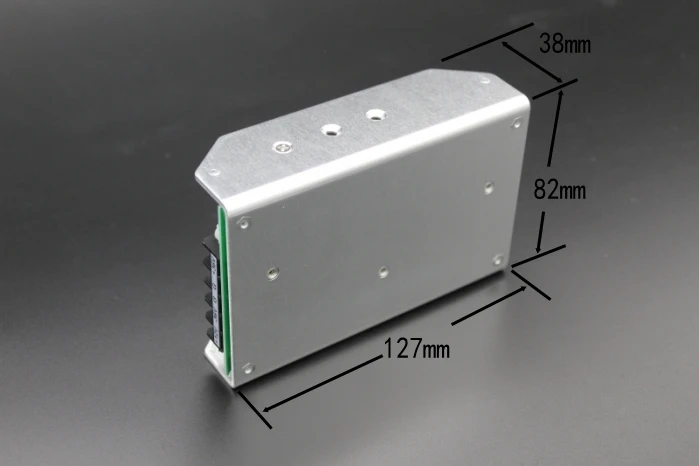

Размер формы (длинный * широкий * высокий): 127миллиметр * 82миллиметр * 38 миллиметр

Этот источник питания специально разработан для цепи усилителя мощности., рассеивание тепла и Экранирование чистой алюминиевой оболочки, пульсационные помехи очень малы.

Параметры параметры

Размер формы: 127*82*38
Вес: 300 г
Режим тепловыделения: Естественное охлаждение
Выходное напряжение: + 36 V-36 V 12 V
Выход ток: 4.2A 4.2A 1A
Выходная пульсация: меньше than150mV
Общая выходная мощность: 350 Вт
Диапазон регулировки выходного напряжения: 10%
Впускная стабильность: 0.5%
Устойчивость нагрузки: 1%
Входное напряжение: 88 ~ 264VAC
Запуск, подъем, время удержания: 200 мс, 50 мс, 20 мс входное напряжение 230вакуумная Выходная полная нагрузка
Сопротивление давлению: вход-выход 1,5 KVAC; Вход-оболочка 1,5 KVAC; выход-Корпус: 500VAC
Сопротивление изоляции: вход-выход, вход-оболочка 500VDC/100 MOmega;
Рабочая температура, влажность:-20℃ ~ 60℃, 20% ~ 90% RH влажность без конденсации
Температура хранения:-40 ℃ ~ 60 ℃
Функция защиты: Перегрузка по току, избыточная мощность
Стандарты безопасности: GB4943, UL60950, EN60950
