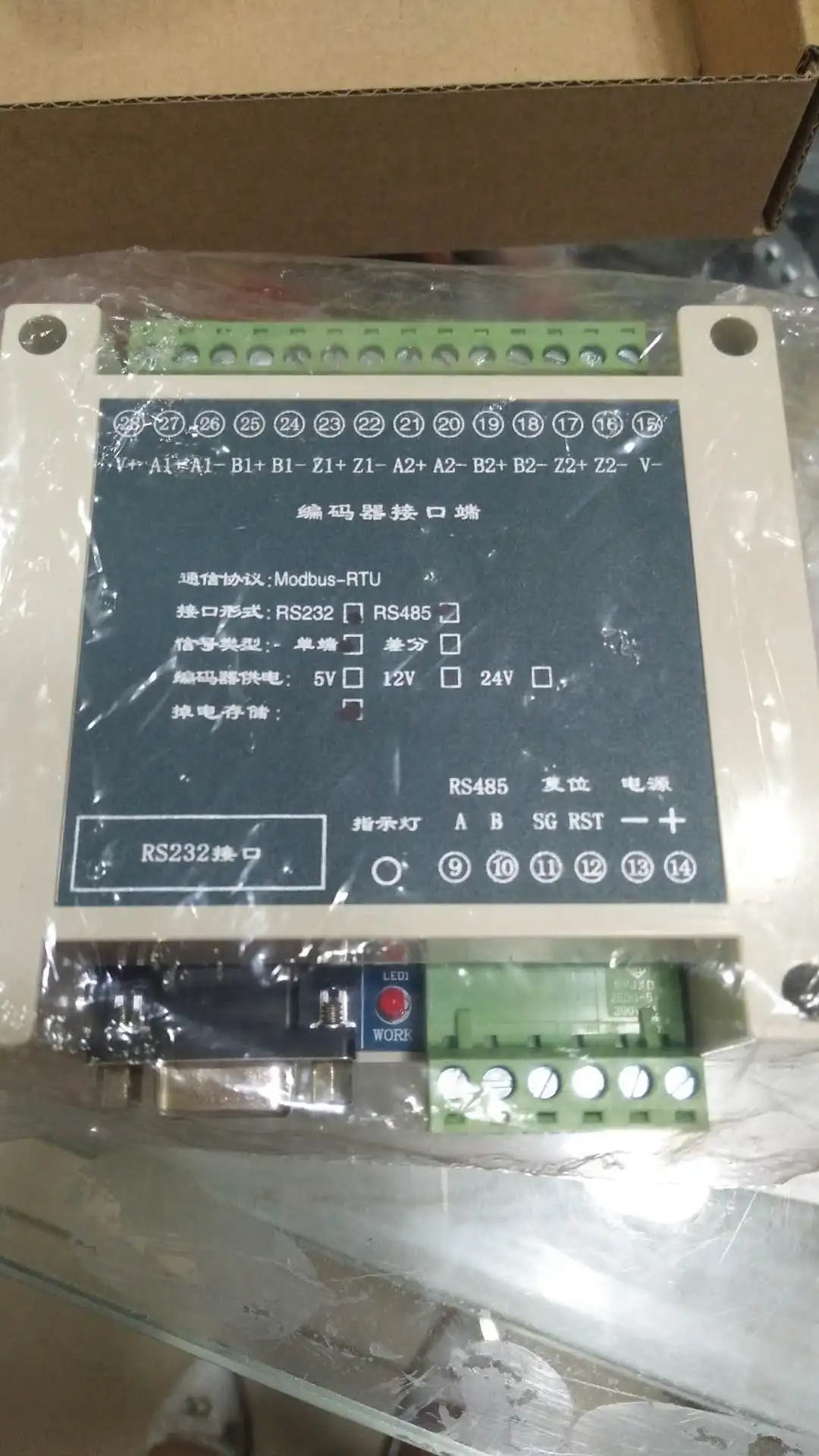

2-кодировщик каналов модуль сбора многоканальный импульсный приобретения кодер импа Ульс

Один 、Краткое описание основных характеристик

FT-PC-02AМодули могут широко использоваться в различных для промышленных измерений и систем управления. он может быть субордирован к основному компьютеру. главный контролер и т. Д. RS-485Interface получает свой цифровой вход, преобразование в Переключение выходного сигнала, управляемое реле, переключатели и т. д.; входной сигнал состояния переключателя и другие переменные переключения возвращаются на компьютер.Стандартный протокол связи, легко повесить в том же модуле управления с другими производителями s485on шины, удобно для программирования компьютера. Его функции и технические индикаторы следующие.:

1.Высокоскоростной импульсный вход: 6Высокоскоростной импульсный вход, вход сигнала трехпроводного кодировщика можно напрямую подключить.

2.Переключатель Выход: Ничего

3.Интерфейс связи:

Интерфейс1:RS-485Интерфейс,Второго эшелона системы , +15KV от электростатического разрядаЗащитите 。

Интерфейс2:RS-232Интерфейс,DB9Вход отверстия, трехпроводная система , +15KV от электростатического разрядаЗащитите 。

Соглашения:MODBUS-RTUСоглашения。

Скорость передачи данных:Может быть установлен программным обеспечением1200-115200

По умолчанию9600 Bps, N, 8,1, То есть, пусковая часть.8Бит данных, стоп-бит, нет проверки

Модуль по адресу:1~254Настройки программного обеспечения, по умолчанию01

4.Модуль источника питания: + 7 ~ 24 В постоянного тока

5.Рабочая среда:Рабочая температура:-20℃~ 70℃; Температура хранения:-40℃~ 85℃; Относительная влажность:-5% ~ 95%Без росы

Примечания:СветодиодныйСветовой индикатор: после включения питания, Scintillation модуля в нормальной эксплуатации.

6. Храните данные с выключением питания, модулем после отключения питания, сохраните собранные данные, включите снова, прочитайте данные до последнего сбоя питания.

Одна инструкция по входу сигнала:(Кодировщик питания подключения V +, V-сигнал: ameta-, BmeetB-, ZmeetZ-)

Два. Дифференциальное входное соединение сигнала Описание:

(Кодировщик питания подключения V +, v-сигнал: A + meetA +, B + meetB +, Z + meetZ +, A-meetA-, B-meetB-, Z-meetZ-)

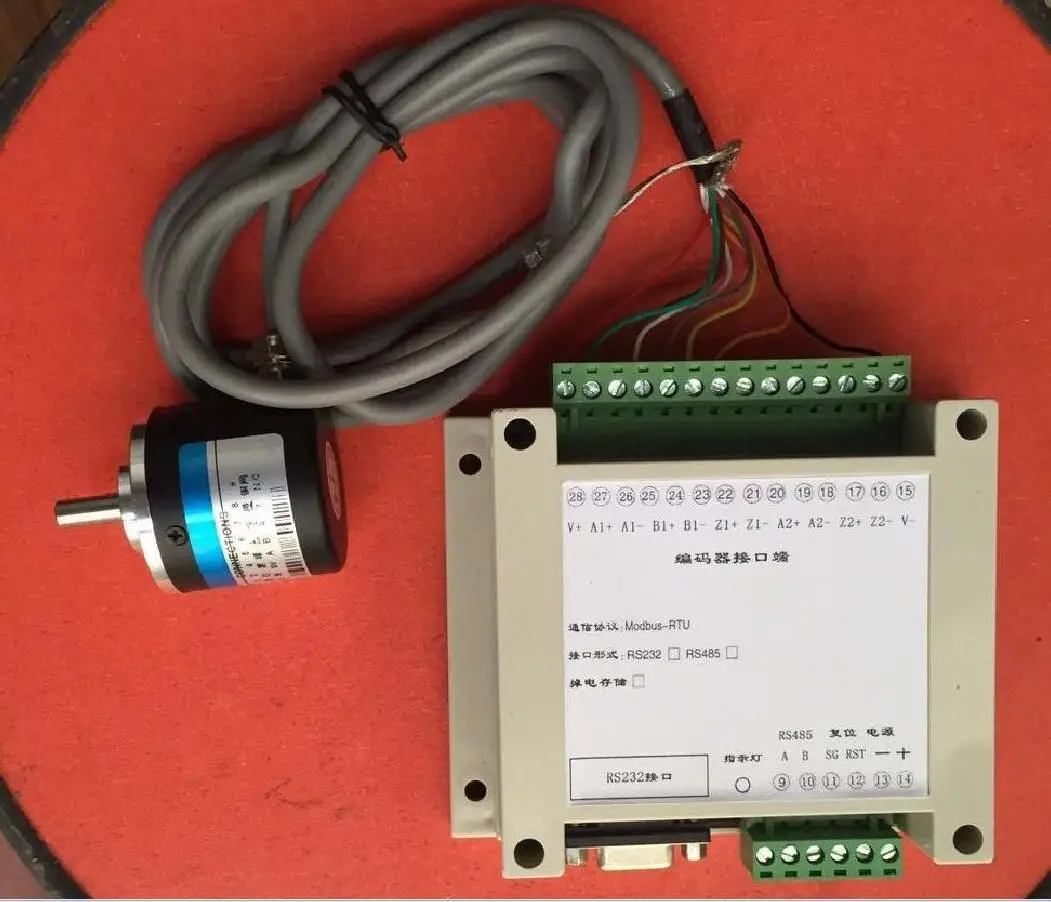

На картинкеОдиночный сигналНа выходе используется кодировщик, как показано ниже. :( Тип кодировщика:ReapXH3806-100/5-24C

Инкрементный фотоэлектрический кодировщик, пользователи могут выбрать один и тот же вид кодера самостоятельно)

Примечания: модуль сбора кодировщика собирает значение импульса в реальном времени кодировщика., через последовательный порт, Настройка модуля, чтобы загрузить собранное значение импульса вовремя и инициально, или Настройка активной загрузки после получения определенного значения импульса.
