Описание

Тип 1 A режим (обычно Яркий + Положительный и отрицательный переключатель)
Тип 2 B режим (обычно Яркий + реле)
Режим type 3 C (запуск переключателя + реле)
Type4 Режим D (палец Старт + реле)
Тип 5 E режим (запуск пальца + выход 12 V)
Тип 6 F Режим (палец + пульт + выход 12 V)

1. Этот продукт является только модульным аксессуаром, а не готовой продукцией, установкой и использованием, обратите внимание на защиту цепи.

2. Если требуется Самостоятельная замена, требуются профессиональные навыки., непрофессиональный персонал, пожалуйста, внимательно изучите перед покупкой,

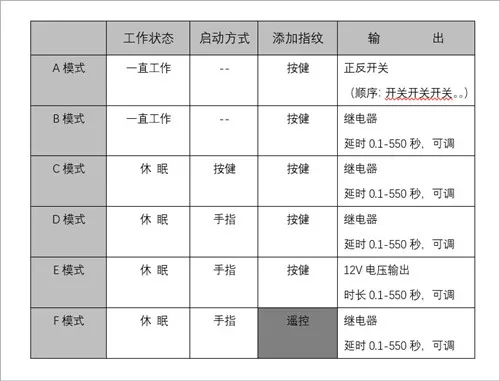

【Наименование узоры и Differences】

APattern: Модули всегда яркие, нажмите на отпечаток пальца один раз, непрерывное выходное реле, нажмите на отпечаток пальца снова, непрерывное выходное реле; циклический выход.

Шаблон: модули всегда яркие, после проверки отпечатков пальцев успешно, релейный выход нормально открытый или Closed0.1-550 секунд (регулируется)

Шаблон: нажмите модуль запуска здоровья, релейный выход нормально открытый или Closed0.1-550 секунд (регулируемый)

Шаблон: модуль запуска пальца, релейный выход нормально открытый или Closed0.1-550 секунд (регулируемый) (может использоваться непосредственно в качестве переключателя.)

EPattern: палец модуль запуска, Выход высокого уровня (12 V) 0.1-550second (регулируемый) (непосредственный контроль замков)

Модель: модуль запуска пальцев, выход высокого уровня (12 В) 0.1-550second (регулируемый) (прямой контроль замков), Удаленное включение и удаление отпечатков пальцев.

【Наименование Profile】

TFS-T77/T78 отпечатков пальцев управление Лер Лифт управление биометрический дверной замок управление Лер личный самолет отпечатков пальцев

Эффективный чертеж после установки корпуса:

Стандартный Configuration】

Полупроводниковый коллектор отпечатков пальцев, одна материнская плата, соединительная линия,

Доставка: нажмите на панель один, линия питания 1 полоса (без источника питания), Выходная линия.

【Specifications и параметры】

Категория	Экстракт женьшеня номер
Процессор (Процессор)	STM32F105RC (imintedstadvanced цифровой процессор)
Датчик	Полупроводниковый датчик отпечатков пальцев
Коробка для хранения	Встроенная память (Расширяемая память)
Емкость отпечатка пальца	400Mei (extend1000Mei)
Накладные скорость распознавания	<0.001% (уровень безопасности is5time)
Отказ от правду	<0.1% (уровень безопасности дорожного движения is5time)
Электрический ток	50ma
Вход времени	<0,1 во-вторых
Сравнение времени	<0,1 во-вторых
Сравнение	1: N
Уровень безопасности	1-10level (можно по запросу)
Размер основной платы	355518 мм
Головка сканирования отпечатков пальцев Размеры	20*33 мм
Питание	Direct6-12V
Режим запуска	Автоматическое Пробуждение пальцев (спуск пальца)
Обновление интерфейс	USB
Выход формат	Покоя + задержаны выход
Выход времени	0,1-550 во-вторых
Выход регулирования	Регулируемый (интерфейс usb, регулирование PCSoftware)
Рабочая температура:	-20 °C to60°C
Относительная влажность:	40% RH-85 % RH (без конденсации)

【Рабочее principle】

В соответствии с отпечатками пальцев, модуль автоматического запуска и сбора отпечатков пальцев, После удачной проверки, выход закрытого сигнала (мертвый), продолжить5 секунд позже (время может быть in0.1-550 установленными секундами по мере необходимости), после автоматической остановки вывода (для выключения).

Простота в эксплуатации instructions】

1. СПЯЩЕЕ Состояние:Работа модуля завершает цикл или стандарт 6 автоматически входит в состояние энергосбережения за считанные секунды.

2.Управление Состояние:

Пояснение: Когда модуль входит в различные операции управления, если добавить, удалить, состояние модуля очистки.

Состояние: мигающий индикатор, вспышка один раз в секунду.

Будьте внимательны: Когда модуль входит в состояние управления, выход после завершения операции, работа: подождите 6 автоматически выключите режим входа через несколько секунд.

3.Рабочий режим:

Пояснение: Когда модуль находится в состоянии проверки подлинности отпечатков пальцев, он называется рабочее состояние.

Состояние: индикатор мигает медленно, мигает каждые пять секунд.

3.Выход Состояние:

Объяснение: когда аутентификация модуля успешна, модуль из 3 портов выводит набор коммутационных сигналов, время: 0.1-255second.

Состояние: Когда модуль находится в состоянии вывода, модули не могут быть добавлены, удалены и аутентифицированы операции.

Три. Тестирования:(После получения модуля, подключите провода в соответствии с рис. Выше., проверка модулей)

После проводки, как показано выше, мощность вверх, Два звуковых сигнала, индикаторная лампа рассеивания 5 раз в секунду; В соответствии с любым отпечатком пальца, J3Switched выход сигнала.

/Когда модуль не имеет отпечатков пальцев, есть выход любым пальцем.

Четыре. Первое введение отпечатков пальцев: (когда нет отпечатков пальцев в модуле) ----- отпечаток пальца (первые три)

Нажмите на доску: Добавьте сигнал, мигающий индикатор (1 раз в секунду); Нажмите на один и тот же палец три раза на головке сбора отпечатков пальцев, две кнопки успеха; В соответствии с above2) Добавьте несколько отпечатков пальцев в операции (первые три являются отпечатками пальцев менеджера); Если вам не нужно добавлять больше, подождите for6автоматически выключите режим входа через несколько секунд.

Пять. Второй вход отпечатка пальца :( когда отпечатки пальцев уже есть в модуле)

Нажмите на доску: Добавьте сигнал, мигающий индикатор (1 раз в секунду); Сначала нажмите на головку для сбора отпечатков пальцевОтпечатков пальцев во-первых, собранные(Отпечатки пальцев добавлены во второй шаг), две кнопки успеха --- выразите успех авторизации; Нажмите на один и тот же палец три раза на головке сбора отпечатков пальцев, две кнопки успеха; Согласно above3) Добавление нескольких отпечатков пальцев в операции; Если вам не нужно добавлять больше, подождите for6автоматически выключите режим входа через несколько секунд.

Шесть. Открытие отпечатков пальцев:

Модуль в рабочем состоянии: индикатор мигает медленно (each5Flash один раз в секунду); Нажмите на входной отпечаток пальца непосредственно на головке сбора отпечатков пальцев, его можно открыть. (невозможно открыть без входного отпечатка пальца).

/Могут быть открыты отпечатки пальцев и обычные отпечатки пальцев персонала.

Семь. Удаление отпечатков пальцев менеджера:

Нажмите на доску: DEL, Buzz, мигающий индикатор (1 раз в секунду); На головке сбора отпечатков пальцев, сначала нажмите на отпечатки пальцев у менеджера; Нажмите на палец менеджера снова (подтверждение один раз), жужжжание успеха; Подождите 6, автоматически выйдите из режима входа через несколько секунд.

/Первые три отпечатка пальцев являются отпечатками пальцев менеджеров при попадании отпечатков пальцев

/Удалите отпечаток пальца менеджера, эквивалентный опорожнению отпечатков пальцев, удаляйте и все отпечатки пальцев, добавленные Administrator

Восемь. Удалите отпечатки пальцев от обычного персонала:

Нажмите на доску: DEL, Buzz, мигающий индикатор (1 раз в секунду); Удалите палец непосредственно по требованию на головке сбора отпечатков пальцев один раз, жужжжание успеха; Подождите 6, автоматически выйдите из режима входа через несколько секунд.

Девять. Четкие отпечатки пальцев:

Длительное нажатие на доску: четкий 4 секунды, жужжание успеха.

【Special note】

1. Основной чип этого модуля импортирован. STchip, стабильная производительность, быстрая скорость распознавания, пожалуйста, не стесняйтесь использовать его;

2. Этот модуль является электронным аксессуаром., неформованный корпус., обратите внимание на защиту изоляции при использовании;

3. Емкость Модуля is400Mei, объем хранения не должен превышать это значение;

4. Номинальное напряжение модуля: 12 В, объем работы: 6V-30VNote, что источник питания не должен превышать этот диапазон;

5. Выходное реле сигнал переключения, при переноске тока, должен быть в пределах реле, в частности, обратитесь к стандартным значениям на реле;
