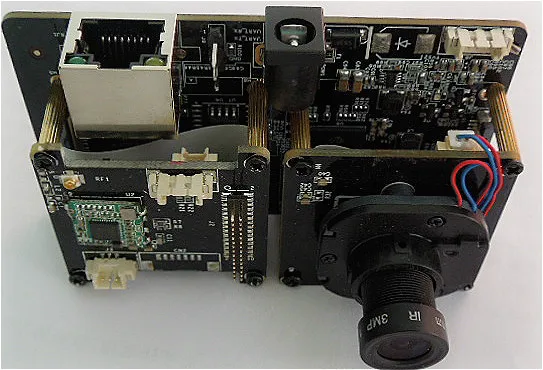

3518e макетная плата HI3518EV200 стандарт GPIO три серии порт к RTSP RTMP

А аппаратные средства этой платы разработки:

(1) 3A последовательный порт (UART0, UART1, UART2) + 2 индивидуального SPI интерфейс + 4 индивидуального интерфейса + 2индивидуального 2c + 4 индивидуального аналогового интерфейса + аудио интерфейс + 1 интерфейс индивидуального USB + 1 интерфейс индивидуального RS485 + интерфейс SDCard + 25 интерфейс индивидуального GPIO + 16 MBOfflash

(2) Процессор: HI3518EV200 основная частота 540mhz ядро: arm926

(3) Кодирование видео: 720P @ 30fps + VGA @ 30fps + QVGA @ 30fps + 720P @ 1 fpsJPEGSnap

(4) Кнопка: Поддержка JPEG Snap 2M @ 5fps

(5) чип embedingddr2memory: 512 Мб, 16positionddr2, максимальная частота 360мгц

(6) флэш-память загрузки платы: 16 Мб, thisflashbySPI nor flash

(7) SPI nand flash Интерфейс: 1 индивидуальный

(По умолчанию не использовать, если клиент хочет использовать itSPI NANDFLASH, пожалуйста, свяжитесь с клиентом для консультации.)

(8) boardwifimodal: MT7601

(9) Кабельные порты: RJ45Mesh порт

(10) null модемный кабель: PL2303 1 индивидуальный

(11) отладочный UART: 1 дорога

(12) 12 vблок питания: 1 индивидуальный

(13) бортовой supportSD3.0OfTFCard Интерфейс: 1 индивидуальный, если вам нужно expand2pertialtfcustomers карты, пожалуйста, свяжитесь с продавцом.

(14) интерфейс usb: 1 индивидуальный

(15) аудио Входной интерфейс: 1 индивидуальный; Аудио Выходной интерфейс: 1 индивидуальный

(16) интерфейс i2s: 1 индивидуальный

(17) Высокоточный Заводной интерфейс в реальном времени: 1 индивидуальный

(18) датчик загрузки платы: OV9732perhapsAR0130

--------------------------------------

B к данной разработке прилагаются следующие средства:

1. Наши ветеранские техники сдали свою накопившуюся 10 лет разработки заметок, некоторые практические проблемы, возникшие в конструкции платы, объединены. и соответствующие методы обработки, предоставьте детальную проектную тестовую информацию, пользователи могут сделать это шаг за шагом в соответствии с документом;

2. Предоставьте богатые инструкции по интерфейсу макетной платы, иллюстрации и текст изобилуют, торчайте в миле;

3. Макетная плата может использовать исходный код runubootSource, 1. 6 MAbout источник ядра и упрощенный код источника; (Будьте внимательны: Область применения индивидуального исходного кода ядра зависит от требования., не обязательно подходит для потребностей каждого клиента в продукции, поэтому избыточные меры были приняты в этой разработке., providedflashachie16mb, разработчики могут сделать больше приложений продукта. если customer16MBOfFLASHStill не достаточно, не волнуйтесь. сообщите продавцу, замените one3518ev200максимальный лимит 32 MBOfflash (расходы на сварку будут произведены);

4. provideH264Video кодирующий подисточник колонки;

5. Разработайте это для соответствия freelysensorsensensensensor type, такой как asOV9732, AR0130etc., может предоставить соответствующий код источника;

6. Плата loadingmt7601модульная, обеспечивает свои инструменты источника драйвера и т. Д. если клиенту необходимо использовать itrtl8188ofwifiмодульный, может быть заменен собой. MT7601andRTL8188two typeswifiModule драйвер исходный код и соответствующие инструменты предоставляются клиентам бесплатно. клиенты могут свободно выбирать;

7. GiveIRCUTControl и считывающий исходный код;

8. provideUBOOT, исходный код ядра и файловые системы и соответствующий метод сжигания;

9. Эта макетная плата может быть выполнена. fastbootBurn;

10. Синхронный интерфейс provideRTCReal-time;

11. Обеспечивает usablePQTOOLStool, пользователи могут получить доступ к видео-просмотру времени;

12. Обеспечить встроенные Виргинские машины и VMware, использовать rs можно напрямую, начинающий экономит время в настройке среды разработки;

13. Обеспечить универсальный инструмент установки цепи;

14 、RTSPandRTMPНет отдельного заряда ,Все Бесплатные подарки; rtspdelay250msinside.

15. MP4 \ TFDocuments, такие как код источника команд, установленный на карте;

16 、ProvideOSDSource код;

17 、ProvideONVIFSource код;

18. Макетная плата не предоставляет схему (вам нужна оригинальная карта, чтобы обратиться к Heiss. схема demoRichter и pcb), но предоставьте подробные инструкции по интерфейсу, включая сигнал deiocorrespondingpinfoot. не влияет на развитие.
