Высокоточный датчик температуры и влажности RS485 MODBUS мониторинг в реальном времени с интерфейсом RJ45 и дисплеем
Описание

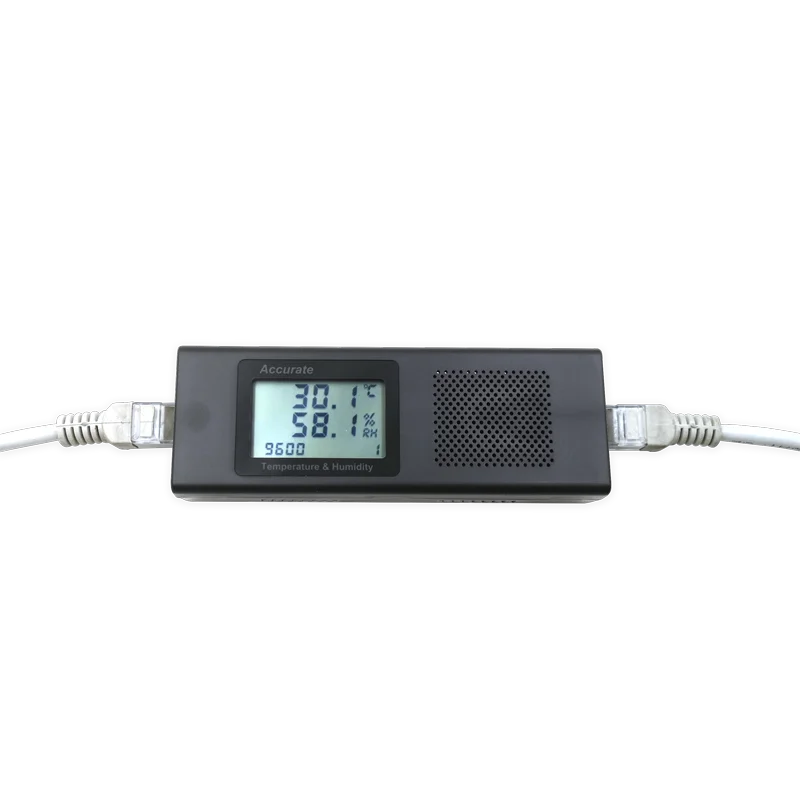

TH45SЭто Высокоточный передатчик температуры и влажности. привнесите alongLCDLCD экран дисплея, красивый и компактный внешний вид, дизайн Магнитного Всасывания и перевернутой структуры, с помощью режима подключения к сетевому порту doublerj45, установка и проводка быстрая и простая. использование порта Im ed High Точный зонд, отличная производительность измерения продукта гарантирована. супер стабильность и анти-помехи, сильная Защитная производительность продуктов, первичная защита от молнии. интерфейс rs485, автобусные сети могут быть совместно доступны множественные модули, мониторинг в реальном времени нескольких окружений сайта.
Сфера примененияШироко используется в комнате связи, интеллектуальное здание, мастерская, склад, хранение лекарств, Library, Музейный, лабораторный, офисный, вентиляционный трубопровод, места, такие как теплицы.
Характеристики продукта RS485Интерфейс, расстояние связи reachable1200rice DoubleRJ45Hand-in-hand режим проводки 。 Конструкция Магнитного Всасывания и перевернутой структуры, легко установить. Супер стабильность и анти-помехи. Широкий Напряжение InputDC9~26 V。 Многоточечная функция Калибровки температуры и влажности Импорт зонд, высокая точность, широкий диапазон частая периодичность 。 Вытягивающий Переключатель настройки Адреса и скорости передачи, удобный и быстрый. Сильная Защитная производительность продукции, первичная защита от молнии. Основные технические параметры| Номинальное напряжение | DC9V ~ DC26V(Рекомендуем12 V) |
| Диапазон измерений | Температура:-20℃~ 70℃ Влажность:~100% rh |
| Точность измерения | Температура: ±0. 3℃ Разрешающая способность0,1℃ Влажность:±3% rhРазрешающая способность0,1 rh |
| Выход интерфейс | RS485 |
| Связь протокол | С протоколом MODBUS RTU ptz-камеры |
| СвязьАдрес | 1-63 |
| Скорость передачи данных | 2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с |
| Средняя Мощность потребления | <2mA (12 V) |
| Установка режим | Магнитная установка всасывания, перевернутая установка |
| Размер продукта | 114*40*22 мм |
Пять. Инструкция по проводке
Оба sidesRJ45Port подключение один к одному
Шесть、Связь протокол
1Все схемы связи должны следовать лорду/от пути. Таким образом, данные могут быть в одной основной станции (как: PC) передачи между несколькими подстанциями.
Ни одна связь не может начаться с подстанции.
2Режим передачи информации является асинхронным режимом, формат байта-пусковое положение bit1position, битs8position, Stop bit1position, без проверки.
3Accord withMODUBS RTU протокол стандартов
4По умолчанию baud rate9600, адрес is1.
Железнодорожного вокзала отправить
| Адрес | Функция код | Высокий бит адреса запуска данных | Низкий бит адреса запуска данных | Количество данных высокой бит | Количество данных низкая бит | CRC16Высокое положение | CRC16Низкое положение |
| 0x03 |
Возврат:
| Адрес | Функция код | Байт длина | Data1High позиции | Data1Low позиции | Data2High позиции | Data2Low позиции | … | CRC16Высокое положение | CRC16Низкое положение |
| 0x03 |
Внутреннее сообщение информации:
| Read Status Register функция чтения code0x03 (0x04) | ||||
| Данные стартовый адрес | Содержание данных | Количество байт | Компания | Примечания |
| Температура соотношение цена/качество | 2 | 0,1 ℃ | Данные следующие: 0x8000error ошибка кровати | |
| 1 | Влажности и соотношение цена/качество | 2 | 0.1% rh | |
| Multipoint калибровки параметр регистр Функция чтения кода0x03(0x04) Напишите код функции0x10(0x06) | ||||
| 201 | Температура калибровки Point1 | 2 | 0,1 ℃ | -400 ~Температура значение проверить Point2 |
| 202 | Значение калибровки температуры Value1 | 2 | 0,1 ℃ | -120 ~ 120 |
| … | Калибровка значения температуры... 2 ~ 9 | Точки калибровки температуры Altogether10spot, последовательная аналогия; точка калибровки по умолчанию: 0, 10, 20, 30, 40, 50, 60, 70, 80, 90℃, Точка калибровки может быть установлена в диапазоне:-40~ 120℃ 。 | ||
| 219 | Температура значение проверить Point10 | 2 | 0,1 ℃ | Проверка температуры Point9 ~ 1200 |
| 220 | Температура соотношение цена/качество осмотра Value10 | 2 | 0,1 ℃ | -120 ~ 120 |
| 221 | Влажности калибровки point1 | 2 | 0.1% rh | 1 ~Значение влажности инспекции Point2 |
| 222 | Влажности калибровки Value1 | 2 | 0.1% rh | -120 ~ 120 |
| … | Калибровка влажности... 2 ~ 9 | Точки калибровки влажности являются обычными 10 точками, последовательной аналогией; точка калибровки по умолчанию: 5, 15, 25, 35, 45, 55, 65, 75, 85, 95% Rh, Точка калибровки может быть установлена в диапазоне: 0,1~ 99.9% относительной влажности。 | ||
| 239 | ВлажныйСтепень значение Checkpoint10 | 2 | 0.1% rh | Проверка Значения влажности Point9 ~ 999 |
| 240 | ВлажныйСтепень значение Тесты Value10 | 2 | 0.1% rh | -120 ~ 120 |
Команда пример:
Температура и влажность чтения: 01 03 00 00 00 02 C4 0B (адрес is1, температура чтения и влажность)
Возврат: 01 03 04 00 B8 03 3F 3A F6 (соответствующий температуры: 18,4 ℃, humidity83.1 %)

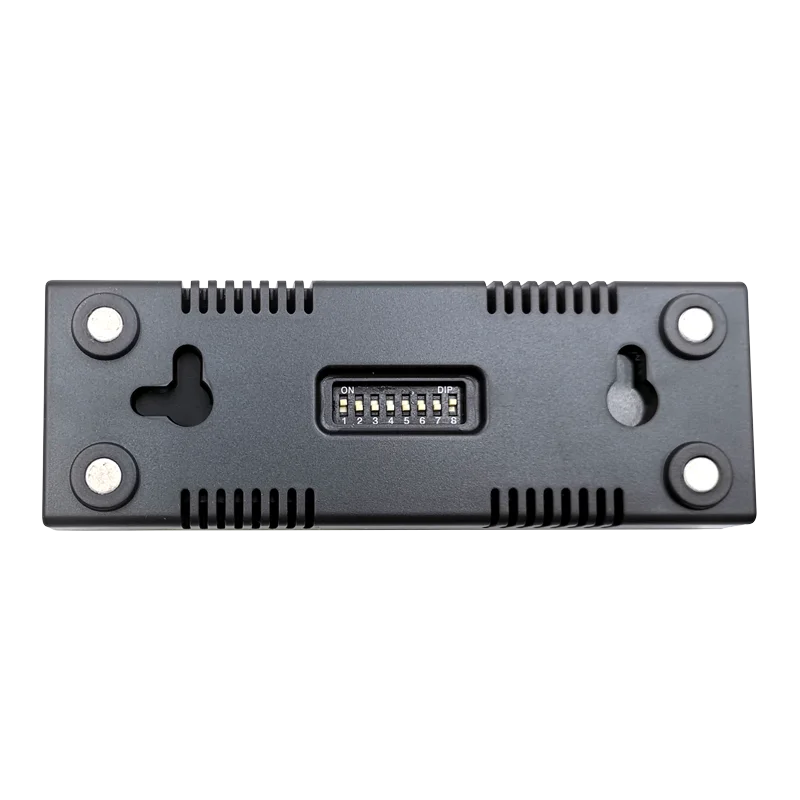

Поворотный переключатель настройки8Бит-dial switch1reach6Address settings, from1reach6Binary bits, соответствующий одному байту данных, в свою очередь, переходит от низкого до высокого, 1 drawingonпредставляет самую низкую позицию. 1, сетевообрабатываемый адрес is1-63, значения Адреса могут быть отображены на нижней правой стороне экрана дисплея после настройки.
8Бит-dial switch7reach8It устанавливает скорость передачи данных., from7reach8Binary бит, соответствующий одному байту данных, в свою очередь, идет от низкого до высокого, 7 drawingonпредставляет самые низкие положения. 1, сетевая скорость передачи:2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, Соответствующие значения набора:、1、2、3, Скорость передачи данных может отображаться на нижней левой стороне экрана после настройки.
