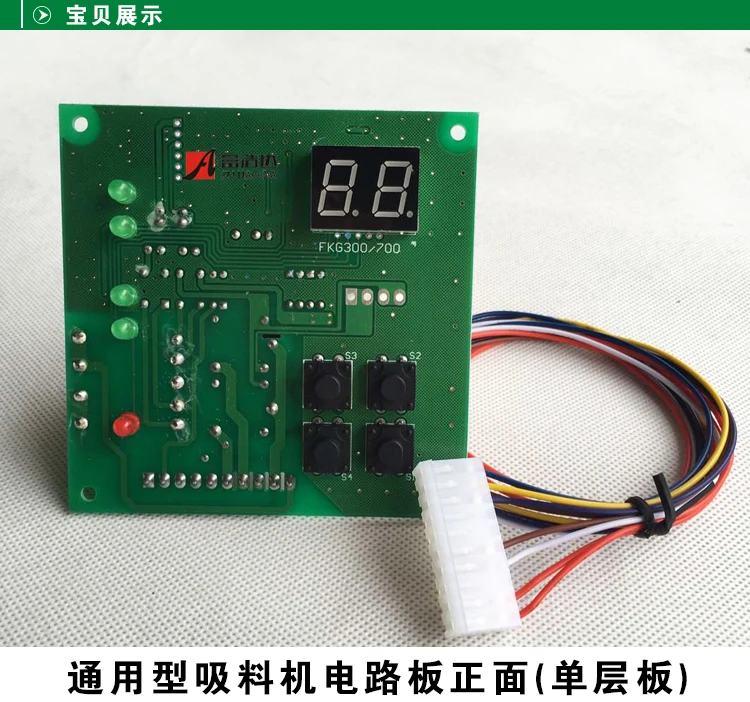

300 г/700 г/800 г всасывающая машина плата управления питателем компьютерная плата всасывающая машина аксессуары

Торжественное напоминание: покупатели монтажных плат, должны иметь определённое основание электрика, знать, как читать инструкции и схемы, или у вас есть электрик на вашем заводе.

300 г/700 контроллер присоса

Один. Панель управления и схема проводки

Два. Настройка параметров:

В случае отключения нажмите «Настройка», ключ входит в установленное состояние, на дисплее отображается текущий режим работы, нажмите кнопку «вверх» или «вниз», может быть установлен Элемент времени, соответствующий текущему режиму.

Нажмите еще раз кнопку «открыть/закрыть», настройки выхода и вернуть статус выключения.

Срок, соответствующий каждому режиму:

C1шаблон: нажмите кнопку «вверх» или «вниз», изменяемое значение времени всасывания, «0 ~ 99S».

C2шаблон: нажмите кнопку «вверх» или «вниз», изменяемое значение задержки паузы, диапазон «10 ~ 99S».

C3шаблон: нажмите кнопку «вверх» или «вниз», изменяемое значение задержки паузы, диапазон «1 ~ 99М».

Примечания: Не используйте ключи во время setup10S, автоматически выходите из настроек, сохраните данные и вернитесь в статус отключения.

Три. Принцип работы:

C1шаблон: Автоматическое всасывание, delayed18SIf по-прежнему есть недостаточный материал, материал будет повторно поглощен., непрерывный 3. Аварийный сигнал о недостаче.

C2шаблон: Автоматическое всасывание, задержка «c2значение времени паузы», если есть недостаточный материал, сигнал тревоги будет отправлен.

C3шаблон: Автоматическое всасывание, задержка «c3значение времени паузы», если есть недостаточный материал, сигнал тревоги будет отправлен.

4. Рабочий процесс:

\
\

1. Положение в состоянии: когда система включена, лампа включения, цифровой дисплей не яркий, это состояние выключено.

\
\

2. Загрузка: в случае выключения, нажмите кнопку «переключатель», загрузка системы, если полный материал обнаружен в это время, бегущий свет мерцает, полный материал освещения, время настройки цифрового дисплея если обнаружен недостающий материал, то система отсасывает материал в соответствии с режимом набора. если отсутствует сигнализация материала, то система подвешивается. проблесковая лампа и реле сигнализации на выходе.

\
\

3. Выключение: On-line, нажмите кнопку «switch», система возвращается в состояние выключения.

400 г/800 gинструкции по использованию контрольной пластины всасывающей машины

1. Схема работы панели и схема проводки

\
\

Терминалы Описание

\
\

(0) по: контрольный выходной сигнал клеммы запорного клапана :( рабочие часы следующие: F5Settings control)

\
\

、 By по: AC220VPower вход by по: O \ L Входной сигнал перегрузки (низкий уровень эффективности)

\
\

By By: PREPMotor reverse (удалить пыль) выход сигнала ⑦ 、 by по: gndgeneral land (то есть низкий уровень.)

\
\

By By: ALMOutput сигнал тревоги by By: SENSInput пропущенный сигнал (низкий уровень эффективности)

\
\

By By: вращение на сукту Мощность двигателя (всасывание) сигнал by по: + 12 vвыход

Два 、 функция

Полная лампа также имеет индикацию состояния с выключателем в любое время

C1 = автоматическое всасывание, непрерывное всасывание 3 секунды, Автоматическая сигнализация без материала.

C2 = сначала очистите сеть, а затем отсосите автоматическую 10second, запасное кольцо работает для очистки сетей, непрерывность 3 вторичного всасывания, неожиданная сигнализация.

C3 = сначала очистите сеть, а затем отсосите автоматическую систему 3 секунды, запасное кольцо работает для очистки сетей, непрерывность 3 вторичного всасывания, неожиданная сигнализация.

C4 = сначала очистите сеть, а затем отсосите автоматическую 1 секунду, запасное кольцо работает для очистки сетей, непрерывное 3 вторичное всасывание, неожиданная сигнализация.

C6 = регулируемое время простоя (30 секунд --- 99 секунд), автоматическое всасывание, Suction1second, неожиданная сигнализация.

C7 = регулируемое время простоя (1 ветка --- 99 ветка), автоматическое всасывание, Suction1second, неожиданная сигнализация.

Три 、 выбрать режим работы

1. PressSetkey, выберите как neededC1, C2, C3, C4, C6, c7шаблон.

2. Press↓↓время всасывания ключа, общее сырье Setting20second.

3. Одновременно presклавиатура Startable Motor непрерывного разворота, может очистить сеть в течение длительного времени, одновременный displayC5.

Четыре. Метод настройки параметров:В состоянии выключения нажмите кнопку «Настройка» 3 секунды, введите состояние внутренней настройки параметров

Пять вопросов, требующих внимания

В случае всасывания материала или перегрузки двигателя, то есть, перестаньте работать автоматически. и отправить сигнал тревоги, нажмите кнопку выключения в это время., нормальная работа может быть восстановлена после кормления или после устранения проблем. (Если дисплей перегрузки двигателя, то сброс после выключения питания)

900 инструкции по эксплуатации панели управления всасывающей машины (220 В)

Один. Проводка и визуальная схема

(Визуальная диаграмма)(Схема)

Два. Обзор и характеристики

900контроллер всасывающей машины управляется микрокомпьютером и имеет интеллектуальную сигнализацию., преимущества автоматической памяти, широко используется в различных отраслях всасывающее оборудование.

Три 、 основные функции

1. Вы можете выбрать один режим сопротивления или два режима сопротивления.

2. Режим настройки ключа и значение синхронизации.

3. Светоизлучающие диоды и ledcount или дать инструкции.

4. Недостача, интеллектуальная сигнализация перегрузки.

Четыре основные технические индикаторы

1. Влажность окружающей среды: ≤85% RH.

2. Нагрузка на контакт: AC 250V3A (сопротивление)

3. Прочность изоляции: AC1500V/1 мин.

4. Температура окружающей среды: 0 ℃ ~ + 50 ℃.

5 、 Напряжение питания: 220 V 50/60Hz ± 5%.

6. Сопротивление изоляции:> 100 МОм

7. Срок службы заготовки: срок службы (более чем в миллион раз):

Электрический срок службы: (100000 раз в номинальной нагрузке).

Пять параметров:(В состоянии выключения: средняя картина двух цифровых трубок мерцает назад и вперед)

1. Выбор времени всасывания:В выключенном состоянии нажмите «SETkey» 3 входа за секунды или более, в этот момент на дисплее отображается «F1» слово, это время всасывания для бочек (вызова полиции) настройки, В этот момент вы можете «клавиатура вверх, вниз ключ» для модификации всасывания Время для бочек, Настройка области: 1-30 секунд. нажмите еще раз «SETkey», в этот момент на дисплее отображается «F2» слово, это isBNumber времени всасывания для бочек (вызова полиции) настройки, В этот момент вы можете «клавиатура вверх, вниз ключ» для модификации времени всасывания для бочек, область Окружающая Обстановка: 1-30second 。

Принцип работы: Пример: когда количество всасывания устанавливается до 3 секунд, система автоматически отсасывает три раза, в три раза, если все они коротки материалов, выходной сигнал тревоги. Аналогия

2. Время задержки пробела:Нажмите еще раз «SETkey», в этой момент на дисплее отображается «F3», это элемент настройки времени задержки пробела, В этот момент вы можете «клавиатура вверх, вниз ключ», чтобы изменить время задержки пробела, Настройка области: 0-99 S. после настройки нажмите кнопку «открыть/выключить».

3. Метод настройки режима:

① В состоянии выключения: нажмите кнопку «открыть/выключить ключ», beABarrel индикатор всасывания зеленый, здесь, EnterAStandby состояние всасывания бочки.

Click нажмите еще раз в это время. «ключ открытия/выключения», beA, BTwo бочки индикатора всасывания на зеленом в то же время, здесь, EnterA, режим ожидания двух баррелей всасывания.

③ Нажмите еще раз в это время. «клавиша открытия/выключения», индикатор всасывания beBBarrel загорается зеленым, в этот момент он entersB режим ожидания всасывания бочки.

④ Нажмите еще раз в это время. «открыть/выключить ключ» обратно для выключения.

4. Метод настройки времени всасывания:

① В состоянии выключения: нажмите кнопку «SETkey», индикатор всасывания боковша красный свет, в этот момент он развлекает состояние времени всасывания бочки, В этот момент вы можете «клавиатура вверх, вниз ключ» для модификации времени барреля, и он отображается на цифровом дисплее.

Click нажмите еще раз в это время. «SETkey», bebbuckle индикатор всасывания красный свет, в этот момент он развеселяет состояние времени всасывания бочки, в этот момент вы можете «клавиатура вверх, вниз ключ» для модификации времени баррель, И он отображается на цифровом дисплее.

Click нажмите еще раз в это время. "SETkey", затем Индикатор клапана загорает красный свет. ADrum всасывающая лампа красного света, в этот момент она развлекает состояние всасывания клапана во время работы в бочке, В этот момент вы можете «клавиатура вверх, вниз ключ» для модификации времени клапанов в работе ствола, и отображать на цифровом дисплее.

Click нажмите еще раз в это время. "SETkey", затем Индикатор клапана загорает красный свет. BDrum всасывающая лампа красного света, в этот момент она развеселяет состояние всасывания клапана в работе барреля, В этот момент вы можете «клавиатура вверх, вниз ключ» для модификации времени клапанов в бочке, и отображать на цифровом дисплее.

Click нажмите еще раз в это время. «SETkey» возвращающееся состояние времени всасывания бочки. Такой цикл.

⑥ В состоянии настройки времени всасывания: нажмите кнопку «открыть/выключить ключ» обратно для выключения.

5. Обработка неисправностей:

① 、 Перегрузка: при обнаружении неисправности при перегрузке (включение) время, индикатор неисправности перегрузки мигает красный свет, дисплей в секундах на цифровом дисплее «A3» слово, в то же время, реле сигнализации может одновременно включаться и выключаться. В данный момент система отключается. устранение неисправностей, восстановление системы

Shortage 、 отсутствие: когда время всасывания закончено, запуск testing30S, if30sнет сигнала включения-выключения на внутреннем выключенном переключателе обнаружения, выход недостаточный сигнал тревоги:В это время отсутствует индикатор неисправности материала мигает красный свет на пути второй вспышки. & # на цифровом дисплее мигает красный свет Слова, соответствующие бочке токового недостающего материала, отображаются в виде вспышки за несколько секунд.: "A1", "A2" В то же время реле сигнализации может одновременно включаться и выключаться. до тех пор, пока выключатель обнаружения не будет иметь сигнал.

6. Принцип работы:

① 、 Питание: выключение при первоначальном включении. В данный момент только среднее изображение двух цифровых трубок поочередно мерцает.

Примечания: когда питание выключено, каково состояние текущей системы?, какой следующий раз вы включаете питание?

② 、 Всасывание ABarrel: в состоянии выключения: нажмите кнопку «открыть/выключить ключ» ChoiceAbucket, beABarrel индикатор всасывания зеленый, в это время ifaкогда микропереключатель отключен, он полностью заряжен. индикатор полного материала светло-зеленый (Это режим ожидания всасывания), пауза системы. ifaкогда микропереключатель включен, материал отсутствует., В настоящее время, Индикатор полного материала загорается, система входит в статус подтверждения всасывания, delayed3S, на цифровом дисплее, слова, соответствующие задержке подтверждения всасывания в текущем бочке, отображаются в режиме второй вспышки.: "H1" отложенный completion3Safter 。 подача таможенной декларации воздушного фильтраСостояние материала, на цифровом дисплее, текущее время всасывания бочки отображается методом обратного отсчета., аковш индикатор всасывания мигает зеленый свет в секундах, индикатор всасывания полный зеленый свет, всасывающий релейный выход всасывания, аковш релейный выход всасывания, индикатор клапана полный-яркий зеленый свет, ламповое реле всасывания выход и Задержка (время всасывания клапана), Когда прибывает время задержки всасывания клапана, индикатор загорается, ламповое реле немедленно отключено. когда время задержки всасывания прибывает, индикатор абарреля всасывания света все зеленые, индикатор всасывания гаснет, реле всасывания немедленно отключено. одновременная задержка во времени пробоя «F3», когда время пробоя удаляется, реле немедленно отключено.Состояние задержки обнаружения пропускания системы (delayed30S), в это время ifAMicro включения, на цифровом дисплее, соответствующие слова токового бочонка отображаются во второй режим вспышки.: "L1" if30SThe внутренний микро-переключатель находится в открытом состоянии. аварийная сигнализация, недостача Индикатор неисправности горит красным в режиме второй вспышки, индикатор всасывания ABucket мигает красным в секундах, на цифровом дисплее, соответствующие слова бочки с током недостающего материала отображаются на пути вспышки в Секунды.: "A1"

Suction 、 всасывание BBarrel: нажмите кнопку «открыть/выключить ключ», choichebbarrel всасывание, beBBarrel индикатор всасывания светится зеленым, в это время если микропереключатель отключен, он находится в полном заряде. индикатор полного материала светло-зеленый (Это режим ожидания всасывания), пауза системы. ifaкогда микропереключатель включен, материал отсутствует., В настоящее время, Индикатор полного материала загорается, система входит в статус подтверждения всасывания, delayed3S, на цифровом дисплее, слова, соответствующие задержке подтверждения всасывания в текущем бочке, отображаются в режиме второй вспышки.: "H2" отложенный completion3Safter 。 формально входя в всасывающее состояние, на цифровом дисплее, Текущее время всасывания бочки отображается методом обратного отсчета., индикатор всасывания BBucket мигает зеленый свет в секундах, индикатор всасывания полный зеленый свет, всасывающий релейный выход всасывания, релейный всасывающий выход ковша, индикатор клапана полный-яркий зеленый свет, ламповое реле выход всасывания и задержка (время всасывания клапана), Когда прибывает время задержки всасывания клапана, индикатор клапана загорается, ламповое реле Немедленно отключен 。 когда время задержки всасывания прибывает, индикатор всасывания BBarrel все зеленые, индикатор всасывания гаснет, реле всасывания немедленно отключено. одновременная задержка во времени пробоя “F3”, когда время пробоя удаляется, реле немедленно отключено, состояние задержки обнаружения пропускания системы (delayed30S), в это время ifBMicro включения, на цифровом дисплее, соответствующие слова Текущий бочонок отображается во второй режим вспышки.: "L2" if30SThe внутренний микро-переключатель находится в открытом состоянии. аварийная сигнализация, индикатор неисправности, красный в режиме второй вспышки, индикатор всасывания bbuck мигает красным в секундах, на цифровом дисплее, соответствующие слова бочки с током недостающего материала отображаются в форме вспышки За несколько секунд: "A2"

④. A. BThe баррель работает одновременно: лечение такое же, как и выше., просто, когда это onA, bкогда есть сигнал в то же время, сначала ингаляционное ведро, затем оно в очередь. У кого первый сигнал? кто отсосет первым?

'
