SHT10/11 распределительный щит на 5 многоканальный Температура и влажности Модуль сбора Связь RS485 с протоколом Modbus RTU ptz-камеры MB5TH

Глава I информация о продукте

Один.Краткая информация

MB5TH 5RoadSHT10/11 модуль измерения температуры, коллекционные 5road Switzerland (SENSIRION) SHT10/11 датчик температуры и влажности, точность температуры датчика высока. 、 частая периодичность; Температура и влажности сигнала данных Acquisited за модулем, adoptRS485Interface Выход; модуль adoptionModbus-RTUcommunication, адаптируемые toPLC 、 человек-машина экран, DCSAnd различные конфигурации программного обеспечения и т. д. 。

Модуль в режиме реального времени Обновление Состояния датчика онлайн, запрос соответствующего состояния регистра, внешний можно контролировать в реальном time10roadDS18B20On-line состоянии датчика.

Используется для сбора данных о температурах холодного хранения, сарай для овощей, животноводство, промышленный мониторинг окружающей среды, мониторинг температуры склада, инкубация яиц, сбор данных и контроль температуры окружающей среды в медицинской холодильной системе

Две.Характеристика

1.Высокоскоростной датчик температуры и влажности SHT10/11, швейцарская (SENSIRION), хорошая производительность контроля температуры в реальном времени.

2.Мониторинг в режиме реального времени sensorSHT10/11On-line, удобная обработка на месте и определение местоположения неисправности.

3.5Цифровой дисплей трубки, дисплей вращения температуры и влажности в реальном времени для каждого канала, легко просматривать температуру и влажность в реальном времени на месте.

4.Стандартизация zedmodbus-rtuagrement, адаптируемое toPLC, экран Man-machine, DCSAnd различное программное обеспечение конфигурации и т. Д.

5.Защита связи: islatedrs485 связь, выходной интерфейс сигнала с помощью перенапряжения и перегрузки по току двойная защита.

6.Полярность защиты источника питания.

Три.Техническими показателями

Четыре.Внешний вид изделия

Пять.Индикатор модуля и описание функции переключения

1.POW/комплект;Модуль индикация рабочего состояния

A.Зеленый свет: модули находятся в эксплуатации. B. Красный свет на: были написаны модули с параметрами конфигурации, необходимо повторно заряжать

2.TXD/RXD:Связь индикация состояния

A.Зеленый свет светит: связь получает данные B. Красный свет светит: модуль отправляет данные

C.Зеленый свет всегда включен.: данные + и данные-загрузка связи rs485проводка перевернута или проводка сломается.

3.Модуль внутренний верхний левый угловой переключатель сброса

A.Когда параметры связи (адрес модуля, скорость AUD, калибровочный бит) не знаете или не настройте параметры связи, не можете связаться с модулями, решение состоит в том, чтобы сбросить параметры связи. мы удерживаем переключатель сброса с зажимом и не даем ему Go. 5 модуль в секундах [POW/SET] красный свет вкл., открытый переключатель сброса, в данный момент параметры связи были сброшены., просто перезагрузите модуль после выключения питания, в это время параметры связи модуля были Сброс. 。

B.Параметры связи после сброса: Адрес: 1. Скорость передачи: 9600bps, калибровочный бит: ничего.

4.Цифровой дисплей трубки инструкции

Шесть.Типичное применение Монтажная схема

Семь.Определение клеммы

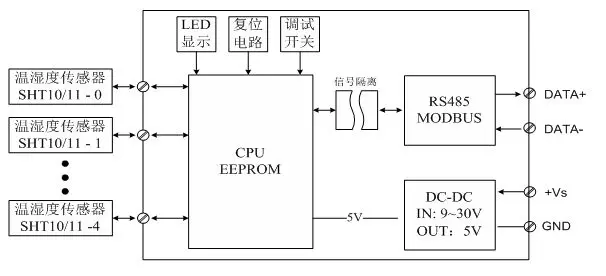

Восемь.Принцип блок-схема

Раздел IIModbusОписание протокола регистрации и связи

Один.Модульный поддерживающий код и диапазон адресов
