Переключатель ввода модуль сбора 20 каналов открытая Изоляция Модуль сбора RS485 MODBUS RTU связи

Глава I информация о продукте

Один.Краткая информация

MB20DI 20Модуль ввода и сбора цепного переключателя, коллекционный 20trunk контакт или влажный узел сигнала (активный или Пассивный вход), вход может быть установлен с общим Ян или общим Инь, через настройки перемычки. collected20Circuit сигнал переключения данных, выход интерфейса adoptRS485; интерфейс управления isolatedRS485, UseModbus-rtuкоммуникация, прямая адаптация plc, DCSAnd все виды программного обеспечения конфигурации в Китае и т. д.

Обнаружение сигнала, источник питания, rs485коммуникационные электрические сигналы изолированы друг от друга, эффективно подавляют все виды последовательного режима и помех общего режима, это также гарантирует, что модуль работает надежно.

Две.Характеристика

1.UseModbus-RTUAgreement 。

2.Обнаружение сигнала, источник питания, rs485связь электрические сигналы изолированы друг от друга.

3.RS485Защита от перенапряжения и перегрузок по току двойную защиту для сигнал связи Выходной интерфейс 。

4.Полярность защиты источника питания.

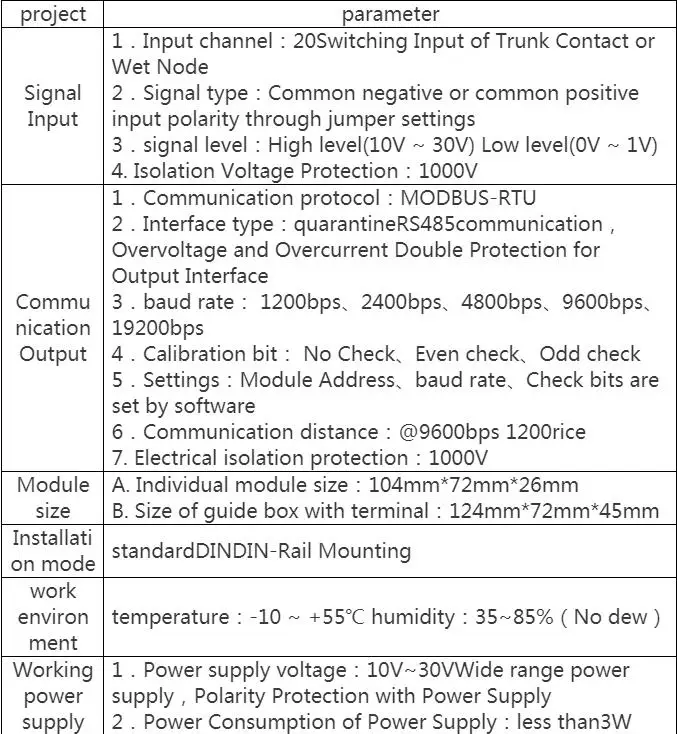

Три.Техническими показателями

Четыре.Индикатор модуля и описание функции переключения

1.POW/комплект;Модуль индикация рабочего состояния

A.Зеленый свет: модули находятся в эксплуатации. B. красный свет на: модуль имеет запись параметров конфигурации, необходимо повторно заряжать

2.TXD/RXD:Связь индикация состояния

A.Зеленый свет светит: связь получает данные B. красный свет светит: модуль отправляет данные

C.Зеленый свет всегда включен.: данные + и данные-загрузка связи rs485проводка перевернута или проводка сломается.

3.Модуль правый переключатель сброса

1)Когда параметры связи (адрес модуля, скорость AUD, калибровочный бит) не знаете или не настройте параметры связи, не можете связаться с модулями, решение состоит в том, чтобы сбросить параметры связи. мы удерживаем переключатель сброса с зажимом и не даем ему Go. 5 модуль в секундах [POW/SET] красный свет вкл., открытый переключатель сброса, в данный момент параметры связи были сброшены., просто перезагрузите модуль после выключения питания, в это время параметры связи модуля были Сброс. 。

2)Параметры связи после сброса: Адрес: 1. Скорость передачи: 9600bps, калибровочный бит: ничего.

Пять.Внешний вид изделия

Шесть.Определение клеммы

Семь.Модуль периферийных проводки

1.Переключайте входные инструкции по подключению

2.Инструкции по связи и электропитанию

Восемь.Принцип блок-схема

Девять.MODBUSЗарегистрировать Описание

1.Модульная supportedMODBUSFunction код

2.Зарегистрировать определение Описание

1)Дискретная Вход регистр(0x02 H)

2)Держите регистрации (0x03 H、0x06 H、0x10 H)
