Nwt-200 сканер односторонний полосовой фильтр источник коротких волн nwt-200 частота амплитуды

1. NWT-200What это оборудование?

NWT-200It высокоточная машина. высокочастотный тестер, он также имеет функцию источника сигнала и радиочастотного измерителя мощности. популярное применение этого устройства заключается в том, что его можно протестировать, например, фильтры. 、 амплитуда И частотные характеристики РЧ усилителя цепи, одновременно possessing1HzUltra-high разрешение тестирования 。 В то же время, многие специалисты в стране и за рубежом также используют его. NWTSeries оборудования для тестирования постоянного волнового соотношения, индуктивности, емкости, радиочастотной мощности и функций в качестве сигнала Источник 。

2, NWT-200circuit структура (ComputerusbPort источник питания)

NWT-200Useft232 + pic16f876a + ad9951

+ Схема конструкции ad8307Circuit 。

3, NWT-200technical параметр

Рабочий ток всей машины: 170mA ~ 270mA (три набора реле в машине Включите Qi);

Динамический диапазон: лучше, чем 75 дБ;

Нижний шум:-80 дБм (50 евклидовое сопротивление);

Диапазон частот измерения: 100 кГц ~ 200 МГц;

Разрешение частоты измерения: 1 Гц 。

4, NWT-200Approximate использование

NWT-200adoptusbWire-connected ПК и установите соответствующий на персональный компьютер NWTТестирование программного обеспечения для измерения, он имеет преимущества портативности и экономии пространства.

5, NWT-200Using интерфейсные схемы

6. NWT-200Do вам нужно дополнительное питание?

NWT-200No требуется дополнительный источник питания., просто используйте компьютер. Usbпитания, предоставленного кабелем, достаточно.

7, NWT-200Circuit эффект экранирования

NWT-200Three изменения были произведены в процессе производства, максимальная оптимизация была выполнена в экранировании всей машины, pcbнет необходимости добавлять какие-либо дополнительные Защитные железные оболочки и другие материалы на плате., meanwhilepcbэффект экранирования всей платы в алюминиевой оболочке также превосходен., не влияет на алюминиевый корпус.

8, NWT-200Internal монтажная плата

9, NWT-200Materials б/у

NWT-200Use утолщенная алюминиевая оболочка, общая медная розетка, двухсторонняя Военная печатная плата 。

10, NWT-200Attachments

Двойные магнитные ringsusbA линии, bncturnsmaTwo вилки, двойные линии headsmaTwo.

11, NWT-200First издание выходной частоты осциллографа Тестовая таблица (новая версия имеет лучший Фазовый шум, чем этот.)

12, NWT-200Test образца

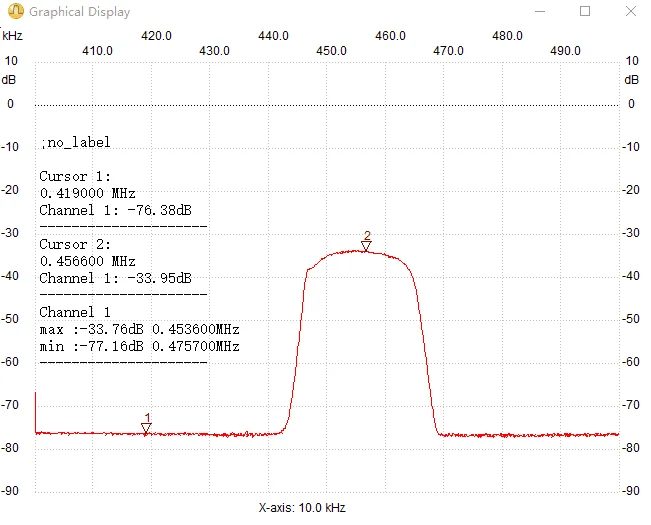

455 khzamplitude-частотная кривая керамического фильтра

10,7 mhzamplitude-Кривая частоты керамического фильтра

Кривая измерения вибрации 16,934 MHzCrystal

13, NWT-200Test диаграмма анализатора спектра выходной частоты
