Пневматический точечный сварщик контрольный Лер EYL-AC2D двойной импульсный точечный сварочный агрегат плата управления
Описание
| Рабочая среда | Temperature≤45℃; Humidity≤85%; Нет напряженных упражнений и ударов; не коррозионные газ и проводящая пыль |
| Рабочее Электропитание | 380 В переменного тока,50 Гц±5% |
| Силовой привод | Разряда контрольный тиристорный module≤2000A |
| Действий Выход | 2Дорожный выход, каждая группа мощностиDC24V/200mA |
| Энергопотребление всей машины | ≤30 W |
| Размер шкафа | 90*300*260 мм |
| Диапазон измерений | 0 ~ 9999 |
| Подпрессовать времени | 0 ~ 999Цикл |
| Давление времени | 0 ~ 999Цикл |
| Время нагрева | 0 ~ 999Цикл |
| Подогрева тепла | 0 ~ 999(Угол проводимости) |
| Интервал времени | 0 ~ 999Цикл |
| Время сварки | 0 ~ 999Цикл |
| Сварка Тепловая | 0 ~ 999(Угол проводимости) |
| Давление время удержания | 0 ~ 999Цикл |
| Время отдыха | 0 ~ 999Цикл |
Примечания:1Цикл= 20Миллисекунд
Один 、Оперативные методы и инструкции
ПараметрРежим расширения: Длительное нажатие кнопки настройки3Во-вторых, первый ряд цифровой трубки (основное окно) дисплей 《H-03》; Цифровая трубка второго ряда (номер спецификации display2. 》, Отображение значения обнаружения 《 001/002/003 》) состояние бытия; третий ряд цифровой трубки (значения параметров) соответствуют следующим настройкам 《 изменить параметр values000/001 functions функции после параметров следующие:
| 2.001 аккумулятор большой емкости | 2.002 | Функция | Педаль режим работы |
Параметры номер (2。) Значение обнаружения (001 аккумулятор большой емкости) Значения параметров (000) | Параметры номер (2。) Значение обнаружения (002) Значения параметров (000) | Машина для точечной сварки | 1 、Лампа постоянного свечения закрытое состояние: закройте ногу один раз, одноразовый процесс сварки. 2 、Непрерывный свет на: закройте ногу и начните сварку, шаг на нее снова и остановите сварку. |
Параметры номер (2。) Значение обнаружения (001 аккумулятор большой емкости) Значения параметров (000) | Параметры номер (2。) Значение обнаружения (002) Значения параметров (001 аккумулятор большой емкости) | 1 、Лампа постоянного свечения закрытое состояние: закройте ногу один раз, одноразовый процесс сварки. 2 、Непрерывный свет на: близкий ноги и начать сварку, выпуск и стоп сварку. | |
| 2.001 аккумулятор большой емкости | 2.002 | Функция | Педаль режим работы |
Параметры номер (2。) Значение обнаружения (001 аккумулятор большой емкости) Значения параметров (001 аккумулятор большой емкости) | Параметры номер (2。) Значение обнаружения (002) Значения параметров (000) | Для стыковой сварки | 1 、Лампа постоянного свечения закрытое состояние: закройте ногу один раз, первый способ24 V(Предварительная загрузка) работа. Закрытая Нога во второй раз, второй способ24 V(Сжатие) запуск, до конца процесса сварки. 2 、Непрерывный свет: закройте ногу один раз и начните сварку, снова наденьте на нее и остановите сварку. |
Параметры номер (2。) Значение обнаружения (001 аккумулятор большой емкости) Значения параметров (001 аккумулятор большой емкости) | Параметры номер (2。) Значение обнаружения (002) Значения параметров (001 аккумулятор большой емкости) | 1 、Лампа постоянного свечения закрытое состояние: закройте ногу один раз, одноразовый процесс сварки. 2 、Непрерывный свет на: близкий ноги и начать сварку, выпуск и стоп сварку. |
| 2.001 аккумулятор большой емкости | 2.002 | Функция | Педаль режим работы |
Параметры номер (2。) Значение обнаружения (001 аккумулятор большой емкости) Значения параметров (002) | Параметры номер (2。) Значение обнаружения (002) Значения параметров (000) | Шовной сварки | 1Лампа постоянного свечения закрыта: стопа закрыта и начинает сварить., отпустите и остановите сварку. 2Непрерывный свет: закройте ногу один раз и начните сварку, остановите сварку, когда педаль закроется во второй раз. |
Параметры номер (2。) Значение обнаружения (001 аккумулятор большой емкости) Значения параметров (002) | Параметры номер (2。) Значение обнаружения (002) Значения параметров (001 аккумулятор большой емкости) | 1 、Лампа постоянного свечения закрытое состояние: Шаг один Прямая близкая сварка, выпуск и остановка сварки. 2 、Набор для непрерывного освещения на: Застежка на стопу в первый раз{Первый путь24 VНачать и продолжать работать}。 Закрытая нога во второй раз (второй способ24 VСварочный цикл процесс запуска и ввода Шовной сварки) Стопа закрыта в третий раз (введите давление и Отдых) |
1.Контроллер характеристики
1.Стандарт № 1: длинный пресс «Стандарт»Ключ, Стандартный № 1
2.Обычные модели: по умолчанию используется для того, чтобы войти в обычном режиме после загрузки-up 。 в этом режиме «Главное окно» Дисплей сварки значение графа, "Окно параметрического значения" набор отображения сварочного теплового значения. только в этом режиме может быть получен сигнал начала сварки для сварки., когда в других режимах нажмите кнопку "уверены?", ключ возвратит этот режим.
Режим запроса: в обычном режиме нажмите «▲» или «
Один 、Применение шаги

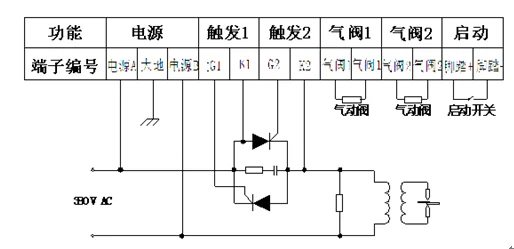

1.Проверьте точность проводки внешних устройств, включая воздушные клапаны, пусковой переключатель, трансформатор, SCR и т. д.
2.Откройте блок питания сварочного аппарата и контроллера, здесь «Регулировка» и «резервный» свет лампы.
3.Проверьте правильность значений каждого параметра.
4.Передача по мере необходимости "непрерывность" Регулировка клавиатуры Одиночная точечная сварка или непрерывный режим сварки.
5.Запуск переключатель сварочного аппарата, посмотрите, работает ли цилиндр правильно. (убедитесь, что этот шаг выполнен в состоянии механической регулировки движения).
6.Короткое нажатие кнопки «Регулировка», отправка «Регулировка» индикаторного освещения.
7.Пусковой переключатель сварочного аппарата для сварки
8.Выключите контроллер и источник питания сварочного аппарата после завершения сварки.
