Глава 1 Введение продукта
\
\
Один 、 Обзор продукта
\
\
MBSL16DOМодуль is16Digital Количество изолированный выход (NPNOpen защита от короткого замыкания Выход транзистора Снегоуборщик) модульная, isolationRS485Interface Выход 。 модули используют стандарт rtuкоммуникация, он может быть непосредственно адаптирован к различным верхним программным обеспечением конфигурации компьютера. PLC, DCSetc. модуль питания, RS485Communication электрические сигналы изолированы друг от друга, эффективно подавляет все виды серийного режима и вмешательства общего режима, в то же время, он обеспечивает стабильность, не используйте модуль для зарядки аккумулятора. 、 обеспечить надежную работу 。
\
\
1、UseRS485 MODBUS RTUStandard связь, настраиваемое программное обеспечение с верхним компьютером, PLC, промышленный сенсорный экран сети,С Связь индикатор состояния
\
\
2、Промышленный стандарт: Дистанционное управление наивысшей мощности, Питание 、 RS485Communication электрические сигналы изолированы друг от друга 。
\
\
3Защита от молнии для цепи связи, дизайн защиты от помех,Полярность защиты источника питания.
\
\
4、 RS485Overvoltage и перегрузок по току двойную защиту для сигнал связи Выходной интерфейс 。
\
\
5Он может широко использоваться в Обнаружение сигнала и управлении промышленным полевым оборудованием.
\
\
6、 Добавлен часовой модульПрограммное обеспечение и аппаратное обеспечение с двойным часовым таймеромАвтомобильный Стандарт класса, гарантия, что модуль никогда не падет и работает стабильно и надежно
\
\
7、Выход отключения защитыПримите к сведению: при appear485Network прерывания, в тех случаях, когда хост не получает отправку данных хост-станция в течение установленного времени, модули автоматически отключиться, на выход, следовательно, безопасность полевого оборудования может быть автоматически защищена.
\
\
8Формат связи может быть установлен программным обеспечением.
\ Проект \ | \ Технический индекс \ |
\ Сигнал на входе/выходе \ | \ 1, Выходной канал: 16 дорожный цифровой выход \\ 2、 Несущая способность: резистивный load1A/проход \ |
\ Связь выход \ | \ 1. Связь протокол: MODBUS-RTU \\ 2. Интерфейс Тип: quarantineRS485communication, перенапряжения и перегрузок по току двойную защиту для Выходной интерфейс \\ 3. Скорость передачи: 4800bps, 9600bps, 19200bps, 38400bps, 57600bps \\ 4. Бит паритета: Нет проверки, проверка паритета, нечетная проверка паритета \\ 5. Режим настройки: адрес модуля, скорость AUD, контрольные биты могут быть установлены программным обеспечением \\ 6. Расстояние связи: @ 9600bps 1200 риса \ |
\ Размер модуля и метод установки \ | \ 1 、Режим установки: стандарт с установкой рейки или винтовая установка \\ 2、Размеры: 125 × 73 × 35 мм \ |
\ Рабочая среда \ | \ Температура: от-10 °~+ 60℃Влажность: 35~85%(Без конденсации) \ |
\ Рабочее Электропитание \ | \ 1. Напряжение питания: 10V ~ 30 VWide Диапазон напряжений питания, защита от обратной полярности с блоком питания \\ 2. Мощность Потребляемая мощность: менее than3W \ |
\ Имя терминала \ | \ Объяснить \ | \ Имя терминала \ | \ Объяснить \ |
\ PW + \ | \ Внешний вход питания передний конец \ | \ 485A \ | \ RS485Сигнала + \ |
\ PW- \ | \ Отрицательный входной конец внешнего источника питания \ | \ 485B \ | \ RS485SignalB- \ |
\ DO1 \ | \ Цифровой выходной канал1 \ | \ DO9 \ | \ Цифровой выходной канал9 \ |
\ DO2 \ | \ Цифровой выходной канал2 \ | \ DO10 \ | \ Цифровой выходной канал10 \ |
\ DO3 \ | \ Цифровой выходной канал3 \ | \ DO11 \ | \ Цифровой выходной канал11 \ |
\ DO4 \ | \ Цифровой выходной канал4 \ | \ DO12 \ | \ Цифровой выходной канал12 \ |
\ DO5 \ | \ Цифровой выходной канал5 \ | \ DO13 \ | \ Цифровой выходной канал13 \ |
\ DO6 \ | \ Цифровой выходной канал6 \ | \ DO14 \ | \ Цифровой выходной канал14 \ |
\ DO7 \ | \ Цифровой выходной канал7 \ | \ DO15 \ | \ Цифровой выходной канал15 \ |
\ DO8 \ | \ Цифровой выходной канал8 \ | \ DO16 \ | \ Цифровой выходной канал16 \ |
\
\
\
\

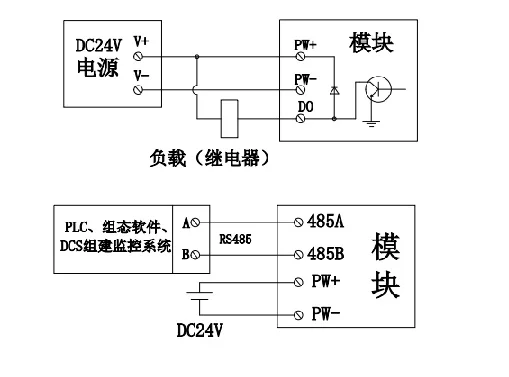

Четыре 、Схема проводки модуля
\
\
Пять 、 Связь инструкции
\
\
1Описание параметров связи (Заводское значение): 9600, N, 8,1
\ Параметр \ | \ Объяснить \ |
\ 9600 \ | \ Скорость передачи данных \ |
\ N (Без проверки) \ | \ Паритет \ |
\ 8 \ | \ Скорость передачи информации в \ |
\ 1 \ | \ Стоп-бит \ |
\
\
\
\
\
\
Вторая главаModbusОписание протокола регистрации и связи
\
\
Один.Модульный поддерживающий код и диапазон адресов
\
\
1. Модульная supportedMODBUSFunction код
\ Тип регистра \ | \ Диапазон адресов \ | \ Функция код \ | \ Функция описание размера \ | \ Операция \ |
\ \ \ \ \ Выход катушки регистр \ | \ 00001-00016 \ | \ 0x01 H \ | \ Прочтите несколько катушки регистрирует \ | \ Прочитайте значение одного или нескольких катушек \ |
\ 0x05 H \ | \ Написать катушки регистр \ | \ Напишем стоимость катушки регистр \ | ||
\ 0x0FH \ | \ Напишите один или несколько катушек \ | \ Напишите значение одного или нескольких катушек \ | ||
\ Держите регистр \ | \ 40001-40016 \\ \ | \ 0x03 H \ | \ Прочтите несколько держать регистрирует \ | \ Прочитайте значение одного или нескольких регистраторов \ |
\ 0x06 H \ | \ Запись одного регистратора \ | \ Напишите данные в Регистратор \ | ||
\ 0x10 H \ | \ Написать несколько держать регистрирует \ | \ Напишите одну или несколько данных в Регистратор \ |
