Широкополосный модуль пикового обнаружения пиковое обнаружение в пределах 10 м широкополосный с высокой точностью измерения
Описание
Ling Zhi электронный широкополосный пик обнаружения ModuleV1.1
1 Введение модуля
Ключом широкополосного пикового обнаружения является высокоскоростной компаратор, он должен обеспечить высокую скорость преобразования и низкую задержку распространения для приложений. По сравнению с традиционным пиковым обнаружением замкнутой петли, этот модуль может быть осуществлен10 МГц (Точность2%)Точное пиковое обнаружение с или более высокой пропускной способностью.Схема блока широкополосного модуля пикового обнаружения показана на рисунке.
Блок-схема
(1) Диапазон измерения и точность: диапазон амплитуды200 мВ ~ 3,5 V; Частоты в1 кГц ~ 10 МГцТочность измерения времени в2%Внутри;10 МГц ~ 15 МГцТочность измерения времени в3%Внутри;15 МГц ~ 23 МГцТочность измерения времени в5%Внутри;Частота в23 МГц ~ 38 МГцТочность измерения времени в10%Внутри 。
(2) Входное напряжение: максимальное входное напряжение±3,5 V, Входной сигнал должен быть гарантированНет DC офсетная печать。
(3) Входное сопротивление: по умолчаниюВходной импеданс является50Ω 。
(4Модуль adoption±5 VБлок питания 。
(5) Входной интерфейс принимает две формы, один-контактный интерфейс., один-SMAИнтерфейс. выход в качестве сигнала постоянного тока, поэтому используйте контактный интерфейс.
(6) Этот модуль проектирует разъем.GND, Заземляющая ручка для подключения мультиметра, для облегчения тестирования пользователя.
(7) В соответствии с фактическими потребностями пользователей, Настройте соответствующие модули. В связи с утомительным процессом отгрузки, поэтому мы должны взимать плату за индивидуальную настройку.
2 Интерфейсный модуль
Входной интерфейс принимает две формы, один-контактный интерфейс.SMAИнтерфейс; выходной интерфейс имеет только контактный интерфейс. диаграммы интерфейса модулей показаны на рисунке.3,1Показан. Схема подключения модуля, как показано на рисунке 13,2Показано 。

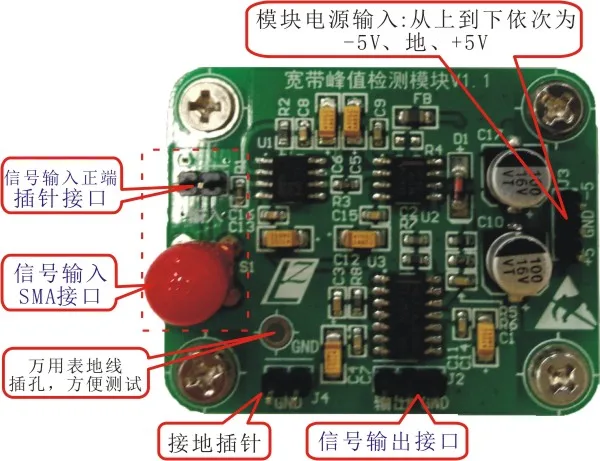

Схема интерфейса модуля
3 Модуль Интерфейс способ подключения
Вход включитьSMAИ булавки. выходной контакт.
Отладки схема подключения
