4-20mA аналоговые Вход/выход RS485 MODBUS модуль сбора
Описание
\
\
\
\
Глава информация о продукте
\
\
Один 、 Обзор продукта
\
\
MBSL4AI4AOМодуль is4Road аналоговые входного and4Analog модуль вывода, обычно используются для acquisition4road0~20mA、 4~20mA、 0~ 5ВАналогового сигнала; output4road4~20mAАналоговый сигнал 。 данных через isolationRS485Interface выход 。 модули используют стандарт rtuкоммуникация, он может быть непосредственно адаптирован к различным верхним программным обеспечением конфигурации компьютера. PLC, DCSetc. интер-передача сигнала 、 Питание 、 RS485Electrical сигналов, таких как сообщения отделены друг от друга, эффективно подавляет все виды серийного режима и вмешательства общего режима, гарантирует точность данных, в то же время, обеспечивает стабильность модуля. 、 обеспечить надежную работу 。
\
\
14-дорожный аналоговый вход/выход (DC type0-20mA/4-20mA), принимает independence12Industrial gradeAD/DAchip, для удовлетворения потребностей для промышленных измерений и контроля.
\
\

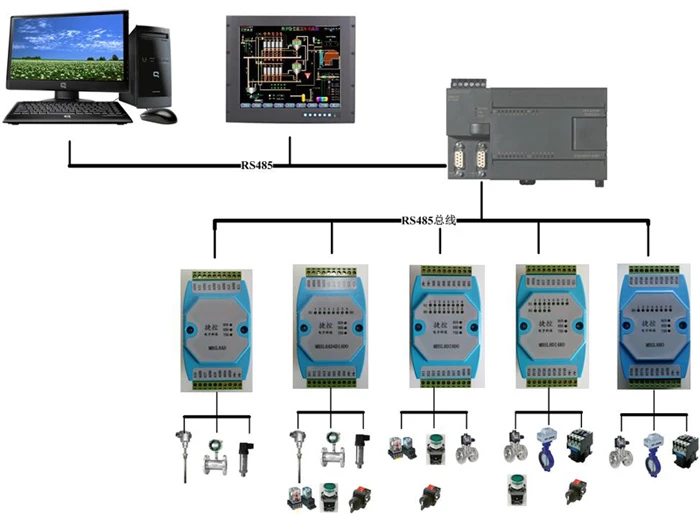

2UseRS485 MODBUS RTUStandard связь, настраиваемое программное обеспечение с верхним компьютером, PLC, промышленный сенсорный экран сети,С Связь индикатор состояния
\
\
3 、Передача сигнала 、 Питание 、 RS485Communication электрические сигналы изолированы друг от друга 。
\
\
4 、Защита от молнии для цепи связиПолярная защита источника питания
\
\
5 、RS485Защита от перенапряжения и перегрузок по току двойную защиту для сигнал связи Выходной интерфейс 。
\
\
6 、Он может широко использоваться в Обнаружение сигнала и управлении промышленным полевым оборудованием.
\
\
7. В модуле используется программное обеспечение и аппаратное обеспечение с двойным часовым таймером., гарантируем, что модуль не разбивается и работает стабильно и надежно
\
\
8 、Формат связи можно установить по, через длинный пресс-модуль за «ключом» через 3 секунды, модуль может быть восстановлен к заводским настройкам.
\
\
Два основных технических индикатора
| \ \ \ \ \ \ \ Входной сигнал \ | \ 1、 Аналоговые входныеПроход:4Развязка между каналами приобретение \\ 2Тип аналогового входа:0-20mA/4-20mA/0-5 VАналоговый сигнал \\ 3、 Аналоговые Вход точность: ±0. 02mA \\ 4Диапазон рабочих температур:-20 ~ 70 ℃ \\ 5Разрешение мощности: 12 бит \\ 6Внешний источник питания: DC 9 V ~ 28 V/2 W \\ 7、ADСхема сбора и защита напряжения: 1500 В \ |
| \ \ \ \ \ \ \ Выходной сигнал \ | \ 1、 Аналоговым выходомПроход:48-канальный, с гальванической развязкой Выход \\ 2Тип аналогового выхода:4-20mAАналоговый сигнал \\ 3、 Аналоговые Выход точность: ±0. 02mA \\ 4Диапазон рабочих температур:-20 ~ 70 ℃ \\ 5Разрешение мощности: 12 бит \\ 6Внешний источник питания: DC 9 V ~ 28 V/2 W \\ 7、ДаСхема и защита напряжения: 1500 В \ |
| \ \ \ \ \ \ \ Связь выход \ | \ 1. Связь протокол: MODBUS-RTU \\ 2. Интерфейс Тип: quarantineRS485communication, перенапряжения и перегрузок по току двойную защиту для Выходной интерфейс \\ 3. Скорость передачи: 4800bps, 9600bps, 19200bps, 38400bps, 57600bps \\ 4. Бит паритета: Нет проверки, проверка паритета, нечетная проверка паритета \\ 5. Режим настройки: адрес модуля, скорость AUD, контрольные биты могут быть установлены программным обеспечением \\ 6. Расстояние связи: @ 9600bps 1200 риса \ |
| \ Размер модуля и метод установки \ | \ 1 、Режим установки: стандарт с установкой рейки или винтовая установка \\ 2、Размеры: 125 × 73 × 35 мм \ |
| \ Рабочая среда \ | \ Температура: от-10 °~+ 55℃Влажность: 35~85%(Без конденсации) \ |
| \ Рабочее Электропитание \ | \ 1. Напряжение питания: 10V ~ 30 VWide Диапазон напряжений питания, защита от обратной полярности с блоком питания \\ 2. Мощность Потребляемая мощность: менее than3W \ |
| \ PW + \ | \ Внешний вход питания передний конец \ |
| \ PW- \ | \ Отрицательный входной конец внешнего источника питания \ |
| \ А \ | \ RS485Связь lineA + линии \ |
| \ B \ | \ RS485Связь lineB-Line \ |
| \ 120R \ | \ 485Связь lineALine and120RShort линия outputAInternal usability120RMatching сопротивления \ |
| \ AI1 \ | \ 1 дорожный Аналоговый Входной передний конец \ |
| \ AGND \ | \ Заземления сигнала, Палочки up1Analog вход отрицательный конец \ |
| \ AI2 \ | \ First2Road Аналоговый Входной передний конец \ |
| \ AGND \ | \ Сигнал заземления, pick up2Analog вход отрицательного конца \ |
| \ AI3 \ | \ First3Road Аналоговый Входной передний конец \ |
| \ AGND \ | \ Сигнал заземления, pick up3Analog вход отрицательного конца \ |
| \ AI4 \ | \ First4Road Аналоговый Входной передний конец \ |
| \ AGND \ | \ Сигнал заземления, pick up4Analog вход отрицательного конца \ |
| \ 24V1 \ | \ Аналоговый выходной канал1Положительный источник питания \ |
| \ A01 \ | \ Аналоговый выходной канал1Сигнал \ |
| \ AGND \ | \ Аналоговый выходной канал1Отрицательный источник питания \ |
| \ 24V2 \ | \ Аналоговый выходной канал2Положительный источник питания \ |
| \ A02 \ | \ Аналоговый выходной канал2Сигнал \ |
| \ AGND \ | \ Аналоговый выходной канал2Отрицательный источник питания \ |
| \ 24V3 \ | \ Аналоговый выходной канал3Положительный источник питания \ |
| \ A03 \ | \ Аналоговый выходной канал3Сигнал \ |
| \ AGND \ | \ Аналоговый выходной канал3Отрицательный источник питания \ |
| \ 24V4 \ | \ Аналоговый выходной канал4Положительный источник питания \ |
| \ A04 \ | \ Аналоговый выходной канал4Сигнал \ |
| \ AGND \ | \ Аналоговый выходной канал4Отрицательный источник питания \ |
\
\
| \ 9600 \ | \ Скорость передачи данных \ |
| \ N (Без проверки) \ | \ Паритет \ |
| \ 8 \ | \ Скорость передачи информации в \ |
| \ 1 \ | \ Стоп-бит \ |
\
\
\
\
\
\
\
\
\
\
\
\
\
\
| \ Вход регистр \ | \ 30001-30004 \ | \ 0x04 H \ | \ Чтение одного или нескольких регистраторов ввода \ |
| \ Держите регистр \ | \ 40001-40016 \\ \ | \ 0x03 H \ | \ Чтение одного или нескольких регистраторов удержания \ |
| \ 0x06 H \ | \ Напишите данные в Регистратор \ | ||
| \ 0x10 H \ | \ Напишите одну или несколько данных в Регистратор \ |
