Уведомление об обновлении:

\
\

Новая версия этого модуля была изменена на черное сопротивление припоя, лучший эффект. Все клиенты размещают заказы, все черные версии。Черные и красные аппаратные схемы и проводка точно такие же, только цвет модификации pcbprinting, пожалуйста, не стесняйтесь покупать.

\
\

\
\

\
\

\
\

\
\

Будьте внимательны:

\
\

\
\

Модуль usesGM7123chip, чип andADV7123Chip параметры соответствуют производительности.

\
\

\
\

\
\

Модуль данных:

\
\

\
\

Качество Функция:

\
\

GM7123 это frequency.330MHz Of3 passageway10 разрядные высокого Скорость VideoDACchip, compatibleRS-343A/RS-170Standard дифференциальный выход, выходной ток амплитуда is2mA ~ 26mA 。 входная Совместимость TTL уровень, внутренний benchmarks1.23V, одиночный источник питания 3,3 V, Инкапсуляция UseLQFP48. GM7123 принести along3 Separate10 Bit Data Вход Порты и разъёмы, видео Управление signalSYNC andBLANK Управление синхронизации и скрывает отдельно 。 useCMOS производственный процесс 。 функция и pin compatibilityADV7123 。

\
\

A) Коэффициент конверсии 330 MSPS

\
\

B) 3 individual10 positionDAC

\
\

C) уровень входной совместимости TTL

\
\

D) DAC Выход ток range2mA ~ 26mA

\
\

E) интегрированный источник напряжения

\
\

F) LQFP48 инкапсуляции

\
\

GM7123 andADV7123 разницу

\
\

Напряжение питания

\
\

ADV7123 Мощность Напряжение Compatibility5V/3,3 V

\
\

GM7123 напряжение питания только supports3.3V.

\
\

Резервный источник питания током

\
\

ADV7123 типичное количество резервный источник питания current2mA

\
\

GM7123 типичное значение резервный источник питания current0.2mA.

\
\

\
\

Схема выходного модуля Core routeGM7123 VGAThe показана ниже.

\
\

С помощью очков

\
\

На что следует обратить внимание

\
\

UseADV/GM7123Modular соединение StandardVGADisplay outputVGAimage следующие пункты должны быть выполнены:

\
\

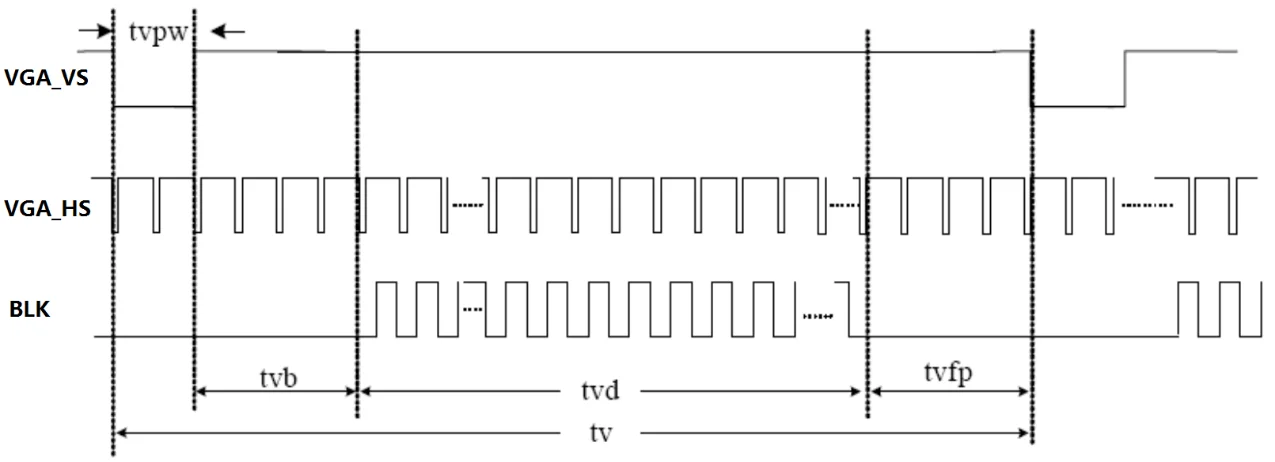

1. VGA_VS, VGA _ HSMeeting различные стандартные стандарты. стандарт dvgazeequential, за исключением сегментов данных, есть также заготовки и сегменты синхронизации., поэтому эти два сигнала должны быть настроены, чтобы полностью соответствовать стандарту. VGAsequential 。 В противном случае дисплей не сможет распознавать и отображать нормально.

\
\

2, CLOCKSignals должны быть satisfied60HzRefresh скорость запросить 。 например, about800 * 600 @ 60 HzResolution, Заводной сигнал должен быть be40MHzAbout, допускаются очень небольшие отклонения, as39.2MHzIt приемлемо., тем не менее, не слишком плохой., например, Дайте сигнал a30MHzClock, дисплей не будет распознавать и отображать.

\
\

3. VGAInterfaces не поддерживают другие нестандартные сроки, as30frame, 20 кадров и т. д. поддержка ЖК-дисплея с возможностью обновления partMCUIn для вывода изображений с высоким разрешением, отрегулируйте скорость обновления на более низкий уровень, некоторые из них даже как низкий as5frame, этот wayRGBInterfaceLCD поддерживает перед вами, но для thisVGAInterface, это невозможно показать. 。

\
\

4. BLKSignals должен быть подключен, для некоторых процессоров bandsLCDDriver orMCU Подключите сигнал к processor'slcddridepin on.

\
\

5. Если это действительно не может быть сигналом blksignal, может beBLKSignal непосредственно подключен к высокому уровню, и inBlankPeriod, данные контроллера на линии данных are0.

\
\

6. Если часть дисплея появится, то типичными явлениями являются те, в которых Цветность изображения сильно варьируется. ненормальный цвет, это часто из-за дисков. (mcuperhapfpga) OfCLOCKThe большая разница между длиной трассировки и Длина линии данных приводит к разности между маршрутизацией и длиной линии данных., может beCLOCKSignal invertion (Take inverse) или использовать ограничения синхронизации для регулировки линий данных по сравнению с каждой другой функцией задержки сигнала.

\
\

\
\

GM7123 vgaвыходной модуль только использует функцию цифрового сигнала в аналоговый. преобразование протокола связи не может быть осуществлено самостоятельно. он также не может производить какие-либо сигналы синхронизации. вам не нужна какая-либо конфигурация для его использования. поэтому необходимо использовать только маркированные. логика вождения vgazequential

\
\

\
\

(Примечания: фоллоуингргб [7 .. 0] Название производного модуля сигнала, описанного, а не Контактное имя чипа)

\
\

\
\

RGB888Connect

\
\

UseRGB888Interface синхронизация, подключение следующим образом.

\
\

\
\

\
\

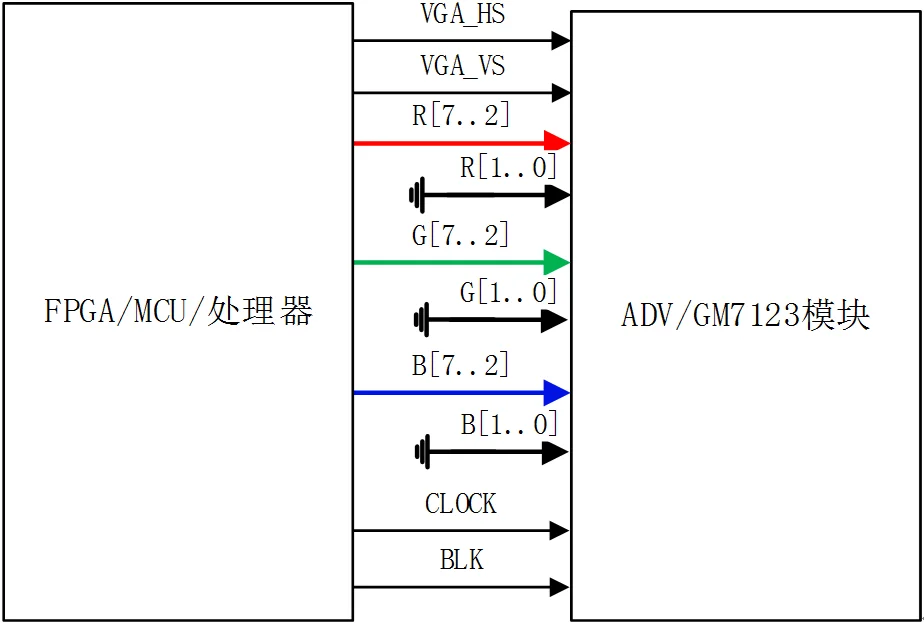

RGB666Connect

\
\

Применение RGB666Interface ГРМ, Применение onlyR [7 .. 2] 、 G [7 .. 2] 、 B [7 .. 2] ConnectRGB666data, takeR [1 .. 0], G [1 .. 0], B [1 .. 0] Подключение toGND (когда спрос низкий, Висячие также в порядке., не влияет на функцию, но не рекомендуется.) подключите следующим образом 。

\
\

\
\

RGB565Connect

\
\

\
\

Применение RGB565Interface ГРМ, Применение onlyR [7 .. 3] 、 G [7 .. 2] 、 B [7 .. 3] ConnectRGB565data, takeR [2 .. 0], G [1 .. 0], B [2 .. 0] Подключение toGND (когда спрос низкий, Висячие также в порядке., не влияет на функцию, но не рекомендуется.) подключите следующим образом 。

\
\

\
\

RGB555Connect

\
\

Применение RGB555Interface ГРМ, Применение onlyR [7 .. 3] 、 G [7 .. 3] 、 B [7 .. 3] ConnectRGB555data, takeR [2 .. 0], G [2 .. 0], B [2 .. 0] Подключение toGND (когда спрос низкий, Висячие также в порядке., не влияет на функцию, но не рекомендуется.) подключите следующим образом 。

\
\

\
\

\
\

Модульная игла схема интерфейса:

\
\

\
\

\
\

Модуль схематичный рисунок:

\
\

\
\

\
\

Модуль selectionGM7123Chip threeDACThe высоты channels8Bit данных входной порт, low2Abandoning позиции 。 поэтому по умолчанию supportRGB888format, Namely24Bit цвет, этот графический качества была полностью достигнута. PCDisplay Стандартный 。 модуль вызывает usersVGA_HS 、 VGA _ VS 、 часы 、 BLK (пустой) 、 R7 ~ R0 、 G7 ~ G0, подходит под все B7 ~ B0 、 3. 3V 、 GNDsignal 。 для пользователей просто подключите эти сигналы правильно и дайте им правильные. достаточно стандартного сигнала VGA.

\
\

Модуль uses2 * 17 двухрядный игольчатый интерфейс, верхний левый is1foot

\
\

\
\

\
\

\
\

Оценка деталей модуля:

\
\

\
\

Модуль способ использования:

\
\

\
\

Модуль эффект использования:

\
\

Этот модуль сотрудничает с основной routeFPGADevelopment board может обеспечить высокое качество изображения. ниже приведен модуль cooperticmosthe эффект вывода изображения камеры:

\
\

\
\

\
\

\
\

\
\

\
\

\
\

Ниже приведены системы отображения customersLPC1788Add ourVGAImage на основе модульного дизайна, результат хороший. процесс изготовления платы также хороший. визуальный осмотр вырезан резным механизмом. разрешение is800 * 600.

\
\

\
\

\
\

\
\

\
\

'
