SX1278 Беспроводной цифровой интерфон модуль LoRa макетная плата AT1846S STM32

F405 2 WPower расстояние версия, схематичный рисунок, прошивки и некоторые кодов обучения 。

\
\

\
\

ЭтоНесовместимость беспроводного модуля DMR время цифрового вызова, межмодульные вызовы только с одним и тем же протокол, можно осуществить один-в-один и один-в-много, можно отправлять и получать данные или текстовые сообщения, но вам нужно разработать свое программное обеспечение. аналоговая система совместима с традиционной fm-рация boot in434MHzAutomatic спаренная система внутренней связи, кодирование речевых сигналов, Use7.4VBattery or5V USBpower supply.

\
\

Модуль контейнсstm32f103c8t6, SX1278, AT1846S, WM8974, SKY65366, он может идти на сотню метров. ~ 1 Цифровой Intertalk или FM Intertalk в центре, передавая power1WAdjustable, последовательный порт, I2C, USBExtending другого оборудования легко, UseSWDInterface отладку, AltiumThe схематичный рисунок формата andPCB, IAR7.8Source код 。

\
\

Батарея, дисплей, клавиатура, рог, 3. 5 мм гарнитура должна быть сделана самостоятельно. установленная антенна is430MHz SMAWhite с штырьком внутри мужской головки, Дальняя Связь, длинная антенна с высоким коэффициентом усиления должна быть выбрана.

\
\

Размер печатной платы: 64 мм (длина) × 50 мм (ширина)

\
\

Шум может быть сгенерирован плохим электромагнитным экранированием проводов гарнитуры, рекомендуется использовать фирменные белые наушники для мобильного телефона, при использовании национальных стандартных черных наушников, модификация определения интерфейса с помощью сопротивления на мобильной плате. когда микрофон на плате шумит, пожалуйста, замените его сами, которые могут пройти высокую температуру reflow welding.6 * 2.7Mi tou.

\
\

\
\

Улучшенная версия оптимизирует приемную цепь фильтра бандпаса (как указано выше), схема FM Интерком также была улучшена., она может быть использована нормально.

\
\

SX1278Set bandwidth250KHz, factor6 。 AT1846SConfiguration функции включены в исходный код, нужно звонить и обыденную трапезу 。

\
\

Предупреждение: SX1278andAT1846SDon't Включите Запуск одно и то же время, PartPE4259Poor качества и недостаточной изоляции, он будет выгорать сразу на полную мощность. SKY65366!

\
\

Долгосрочная максимальная мощность передачи должна бытьSKY65366Stick радиаторы выше и ниже!

\
\

Гарантия на повреждение без мужчины в течение одного года, покупатели также должны иметь возможность ремонтировать себя.

\
\

Из-за напряженной поставки, подождите order2week. счет + 5%.

\
\

\
\

\
\

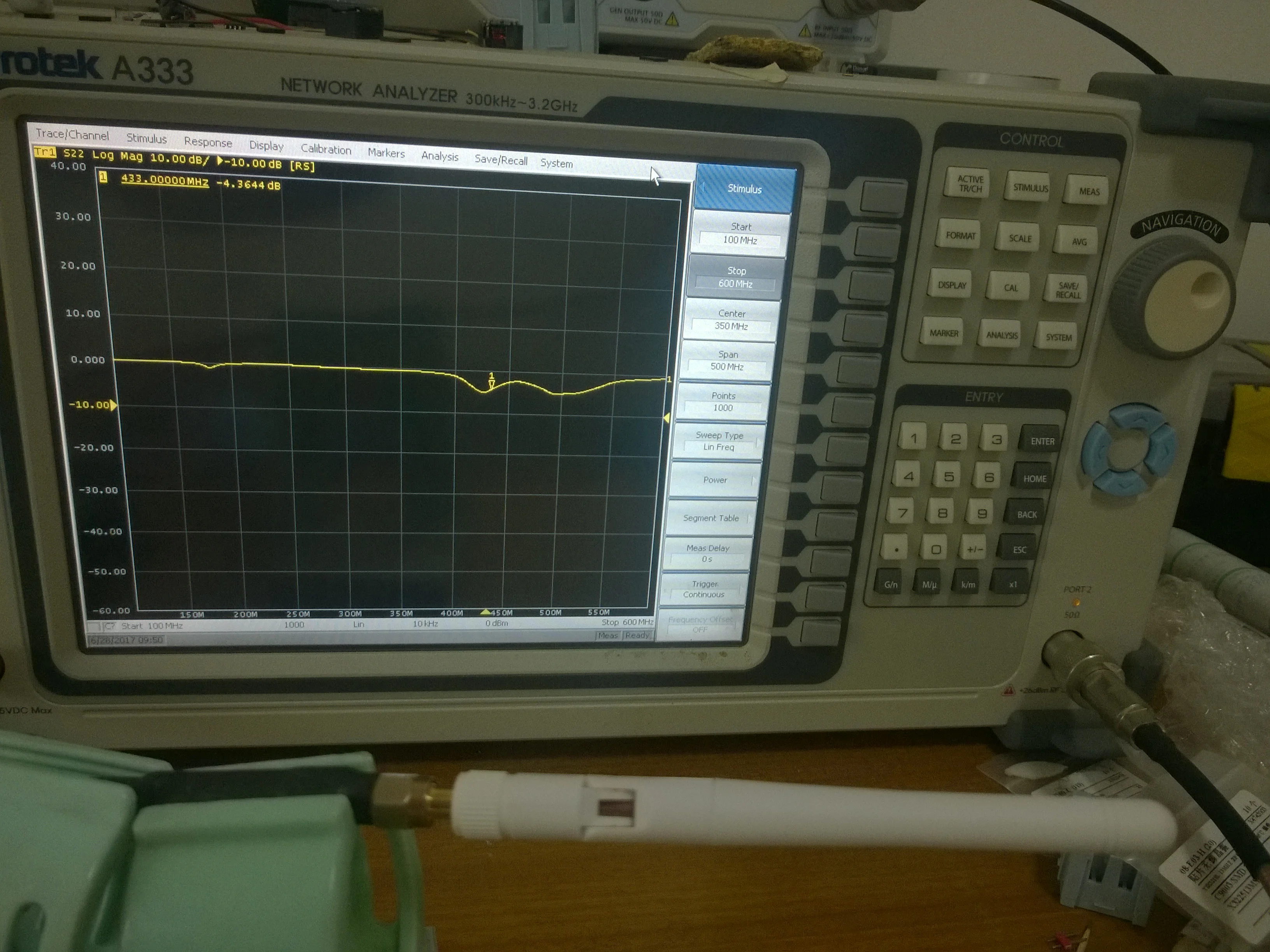

Частотные характеристики трех антенн:

\
\

\
\

\
\

'
