Солнечный автоматический отслеживание облачной обсерватории двухосный DC облачная обсерватория модель для солнечного автоматического

Эта платформа относится к природе модели, в основном для большинства любителей солнечного слежения и соответствующего исследования проекта для продажи, эксперименты, подходящие для отслеживания солнечной энергии, демонстрации и исследований, он принимает двухосную форму конструкции., азимут Солнца или внутреннего источника света в небесах можно отследить во всех направлениях. в основном состоит из двух частей.

Сообщения и изображения слишком скучно. были сняты два видео:

Первый абзац касается модели платформы.: http://v.youku.com/v_show/id_XMTc2MTE4NjE0OA==.html

Вторая часть-эксперимент отслеживания света для модели.: http://v.youku.com/v_show/id_XMTc2MTE2MzM5Mg==.html

Ссылка выше на видео Youku, пожалуйста, не стесняйтесь копировать и вставлять в адресную панель для просмотра.

Механическая часть, от two12V/0,6, схема постоянного тока Ретардер мотор и соответствующие компоненты, два мотора present180Degree двумерное расположение расхождения, мотор получает автомобильный световой указатель от основной платы управления для перемещения в соответствующие направления., В конце концов, платформа может быть выровнена с солнцем или источником света. механическая структура в основном используется для демонстрационных экспериментов. не несущую способность 。

Максимальная угловой диапазона с левой и правой оси Модель approximately210degree, максимальный угол наклона ассортимент шаг axis85degree, Limited-переключатели установлены во всех четырех направлениях,

Верхний самоуправляемый чип используется в части цепи. двигатель непосредственной передачи вращения, модуль контроллера для получения точного результата нужно всего лишь для вывода четыре высоких и низких уровней для того чтобы осуществить по четырем направлениям модели. тип чипа драйвера isL293D

В верхней части самолета, в дополнение к обеспечения привод двигателя цепи, он также обеспечивает богатые интерфейсы., пользователи могут удовлетворить свои собственные потребности., проектируйте соответствующие компоненты панели управления для подключения к компонентам верхней поверхности, управления.

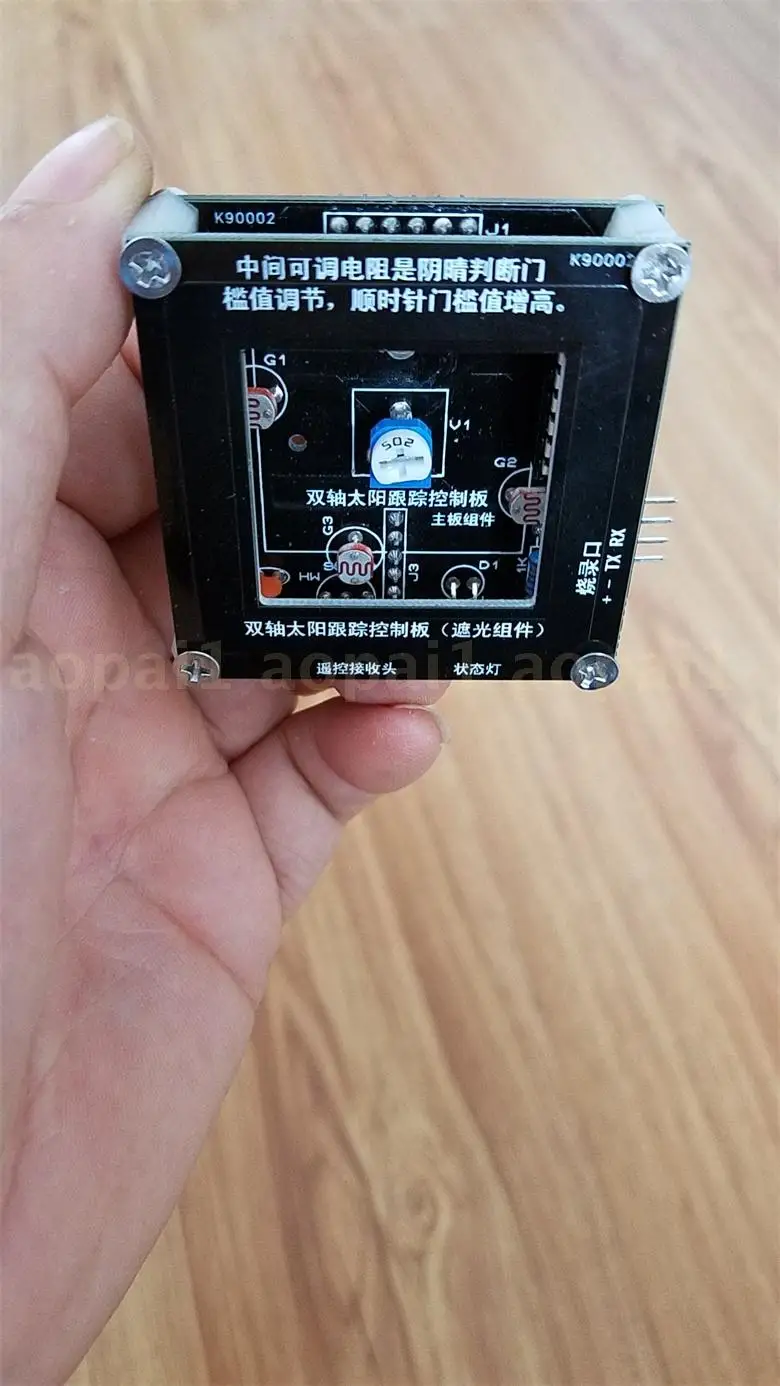

Вместе с моделью, обеспечить компонент модуля управления солнечным отслеживанием, модуль использует четыре фоторезистора для оценки источника света., отслеживающий контроль, основанный на логике программы с помощью одного микрокомпьютера с чипом, водительские двигатели выполняют функцию отслеживания солнца.

Основная логика управления модулем отслеживания:

1. согласно световому значению фоторезистора, сравните с порогом, установленным регулируемым сопротивлением, судите, солнечный или нет? если это солнечно, определите значение левого и правого светочувствительности и вверх и вниз светочувствительности, и управляйте мотором, чтобы двигаться в соответствующем направлении, перестаньте двигаться вовремя. для достижения цели автоматического отслеживания

2. если это облачно, автоматическое слежение, ждать в situ600If солнечный день до сих пор не вернулись за считанные секунды, выполните homing действий, выполните платформу в нейтральном плоском положении, чтобы дождаться повторного отображения света.

3. если инфракрасный пульт дистанционного управления ввел ручной сигнал, то контроллер входит в ручное состояние. платформа, соответствующая четырем клавишам направления пульта дистанционного управления, может перемещаться в четырех направлениях.

Подробная информация должна быть получена от службы поддержки клиентов.

Компонент управления отслеживанием usesSTC15W404Chip как основной чип, он также имеет функцию инфракрасного дистанционного управления., возможна простая демонстрация функции отслеживания солнечной энергии. обычные источники света также могут использоваться для отслеживания демонстраций.

Пользователи также могут запросить у меня подробную информацию о модуле управления. (схема цепи, логическое описание, исходный код), проводите исследования и можете перезаписывать код в соответствии с экспериментальными требованиями для контроля отслеживания.

Использование этого model12VDC источника питания, случайно оборудованного DC12VAdapter, после получения товара, он может быть непосредственно подключен для тестирования.

Были разложены линии связи между компонентами., функциональные требования клиента могут быть выполнены без каких-либо изменений. конечно, клиенты также могут использовать Порты подключения каждого мотора оси. управляйте соединением с собой, экспериментируя с вашими потребностями.

Полный набор конфигурации на момент доставки: собранная Двухосная модель (содержит компоненты), модуль отслеживания, инфракрасный пульт дистанционного управления, инжектор 12VDC.

Если у вас есть какие-то ручные навыки или хобби в электронном производстве, этот раздел также может предоставить детали., собрать самостоятельно, enjoydiyудовольствие от процесса.

'
