7th-order пассивный фильтром нижних частот модуль усиления, 95/01/05 Национальный источника сигнала модуль кондиционирования

1 Введение модуля

LCВысокочастотные фильтры, которые трудно использовать Операционные усилители и другие устройства, это имеет чрезвычайно важное значение в области широкополосной связи. практическое применение цепи, высокочастотный шум часто вводится., поскольку частота отключения активного фильтра часто не такая большая. поэтому часто используется d.LCПассивный фильтр 。 пассивный rfid меткиLCПосле фильтрации часто требуется усиление., таким образом, этот модуль добавляет цепь усилителя для усиления входного сигнала после фильтрации.

Этот модуль используется для общего высокочастотного входного сигнала.DDS генераторСигнал 、Ljrevtyns ghjnbd frwtgnfФильтрация и усиление преобразованных выходных сигналов. Схема блока модуля показана ниже.

Блок-схема

Конструкция данного модуля по умолчанию также особенно подходит для использования в качестве1995Национальный турнир(B)-Дизайн и изготовление практичного источника сигнала2001Национальный турнир(A)-Генератор сигналов 、2005Национальный турнир (А)-Применение цепи усиления и фильтрации синусоидального генератора сигналов. С нашей системой развития, мы можем завершить три вышеуказанных национальных соревнований!

Основные особенности модуля заключаются в следующем:

(1) Волновой фильтр: Применение7Бесселя-тип пассивногоLCФильтрация низких частот. по умолчанию Встроенные Параметры следующие:-3dBОтсечения частота13 МГц, Усиление колебания в пассаже очень маленький, да1 Гц ~ 7 МГцЗатухание входного сигнала не превышает-1dB,Выходной импеданс 50ω, входное сопротивление может быть выбрано в соответствии с входным соединением.ωor50Ω (удобно фронтальный вход50ΩImpedance применение) 。

(2) Усилитель: с использованием высокоскоростной широкополосной связи, чип высокомощного операционного усилителя, выбор выходной нагрузки через короткий замыкающий рукав (разделен на50Ω、100ΩИ600ΩТри стенда, без короткого замыкания). характеристики по умолчанию встроенных параметров следующие: использованиеOPA690, Коэффициент усиления13Раза,Постоянного тока ~ 10 МГцНебольшая вариация усиления в диапазоне

(3) В соответствии с бортовыми компонентами по умолчанию, общая производительность модуля является следующим: оставайтесь50ΩПод нагрузкой, да1 кГц ~ 10 МГцВход сигнал усиления9,9 ~ 13Время, входное и выходное сопротивление50ΩCareful будьте внимательны: на производительность фильтра не влияет пост-усилитель, производительность всего модуля относится к чипу усилителя;LCПассивный фильтр требует одинакового сопротивления, фиксированного затухания входного сигнала наполовину, поэтому общий коэффициент усиления модуля составляет около половины коэффициента усиления усилителя.

(4Модуль adoption±5 VБлок питания 。

(5) Входные и выходные интерфейсы имеют две формы, одна-контактный интерфейс., одна-SMAИнтерфейс,По умолчанию сварки SMAИнтерфейс (штифтовое соединение не сварено)。

(6) Выходная нагрузка модуля опционально:50Ω 、100Ω 、600ωи без нагрузки, выбор с коротким рукавом, удобный и гибкий выбор.

(7) Этот модуль проектирует разъем.JGND, Заземляющая ручка для подключения мультиметра, для облегчения тестирования пользователя.

(8) В соответствии с фактическими потребностями пользователей, Настройте соответствующие модули. В связи с утомительным процессом отгрузки, поэтому мы должны взимать плату за индивидуальную настройку.

2 Интерфейсный модуль

Входные и выходные интерфейсы имеют две формы, одна-контактный интерфейс. (модули не сварены по умолчанию), одна-SMAИнтерфейс (по умолчанию Сварка модулей)

Схема интерфейса модуля

3 Модуль Интерфейс способ подключения

Сотрудничайте с модулем питания магазина, соединения для отладки модуля показаны на следующем рисунке.

Схема подключения модуля для отладки

4 Модуль отладки эффект

Условия тестирования: выбор источника сигнала50ωварианты выходной нагрузки; Входное сопротивление осциллографа1mом; Выбор нагрузки модуля50ом。

Вход амплитуда80 mVppСинусоидальная волна, фильтр усиленныйРезультаты тестирования показаны на следующих цифрах, соответственно. seen можно увидеть, что каждый индекс производительности модуля является отличным., особенно подходит для широкополосной фильтрация сигналов и усиления.

Вход as1Hztime, Выход Amplitude1.02Vpp

Вход as3MHztime, Выход Amplitude1.03Vpp

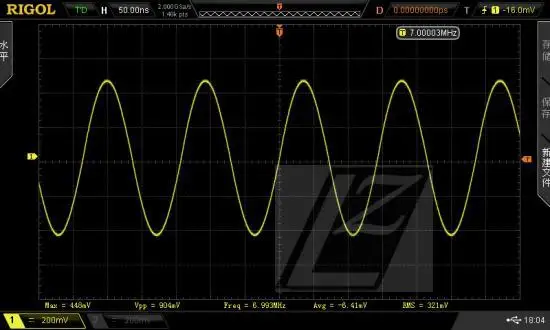

Вход as7MHztime, Выход Amplitude904mVpp

Вход as13MHztime, Выход Amplitude700mVpp

Вход as52MHztime, Выход Amplitude32mVpp
