Промышленный широкополосный Высоковольтная линия Оборудование для связи IP07

\
\

\
\

Один. Краткая информация

\
\

\
\

IP07Our компания-это широкополосная Высоковольтная линия коммуникационного оборудования для промышленных проектов., Она интегрирует широкополосную Высоковольтная линия модема и силового модуля., и с промышленным водонепроницаемым дизайном оболочки, подходит для наружного использования. IP07Good сочетание Низкая скорость (G3-modem) Высоковольтная линия andHomePlus avvads стандартной высокоскоростной Высоковольтная линия, во многих сферах применения сценария, удовлетворяющие высокую пропускную способность в коротком диапазоне и низкую полосу пропускания в большом диапазоне. Основные характеристики:

\
\

\
\

\
\

1) использование технологии dmmoduulation, автоматизированная сеть, принцип автоматического предотвращения помех канала, передача видео на короткие расстояния;

\
\

2) расширение расстояния связи путем регулировки частоты, точка до точки для среднего расстояния (> 1 км) приложение предоставляет решения;

\
\

3) уникальный Режим реле обеспечивает возможность междугородной Высоковольтная линия связи., Maximum10Level реле, provide10KMtransmission расстояние;

\
\

4) в зависимости от клиента устройство Связь Интерфейс, можем обеспечить Ethernet, RS232/485 несколько Связь Интерфейс s, встраивание также может быть providedTCP/IP протокол серийный Услуги Режим связи;

\
\

5) промышленный водонепроницаемый дизайн, подходит для наружного использования;

\
\

6) диапазон промышленных рабочих температур-40 ℃ ~ + 70 ℃

\
\

\
\

Две. Типичное применение

\
\

\
\

\
\

Видеонаблюдение (ETCVehicle Лэйн, подводный БПЛА)

\
\

Дистанционный сбор данных (железная дорога, мощность)

\
\

Лифт и визуальный домофонная система

\
\

Подземный кабель связи

\
\

\
\

\
\

Три. профиль и размерная схема

\
\

\
\

\
\

\
\

\
\

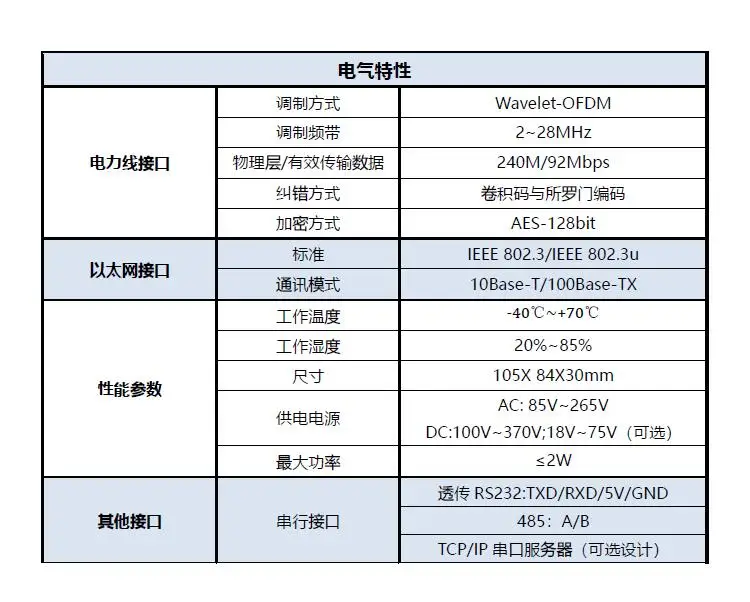

Четыре. электрические характеристики

\
\

\
\

\
\

\
\

Пять. Введение стандартной схемы сетевого приложения

\
\

\
\

Передача видео точка-точка

\
\

\
\

\
\

Точка к pointTCP/IPdata передача

\
\

\
\

Передача данных в режиме реле дальнего расстояния

\
\

\
\

\
\

Шесть. диагностический инструмент несущего модуля

\
\

\
\

\
\

Мы предоставляем targetedIP07Special диагностические инструменты для оборудования, инструмент имеет следующие функции (Подключите сетевой порт компьютера к сетевому порту theIP07Equipment и добавьте его к сегменту computer192.168.0.XNetwork):

\
\

1. визуальный обзор всех сетевых устройств в сети, и вы можете увидеть скорость передачи и приема.,

\
\

\

\
\

\
\

2, топология сети может отображаться напрямую.

\
\

\

\
\

\
\

3, обновление прошивки для устройств в сети

\
\

\
\

\
\

\
\

Семь. описание модели

\
\

\
\

В зависимости от сценария применения и типа интерфейса, IP07It можно делить на следующие модели:

\
\

\
\

\
\

\
\

\
\

Восемь. Инструкции по конфигурации IP07RS для серийных серверах

\
\

\
\

IP07RSВнутренний интегрированный последовательный сервер, параметры должны быть установлены перед использованием

\
\

1. IP07RSAfter, получающий доступ к сети, ensurePLC на посылке создания звеньев, adoptPLCRemote вход в LAN PortIP07RSSerial serverhttpcontrol interface (192.168.11. ***, имя пользователя и пароль по умолчанию: admin)

\
\

\
\

2. После ввода основной страницы, мышь нажмите кнопку «последовательный адаптер», доступ к последовательному порту-конфигурация параметров сети

\
\

\
\

\
\

\
\

\
\

\
\

\
\

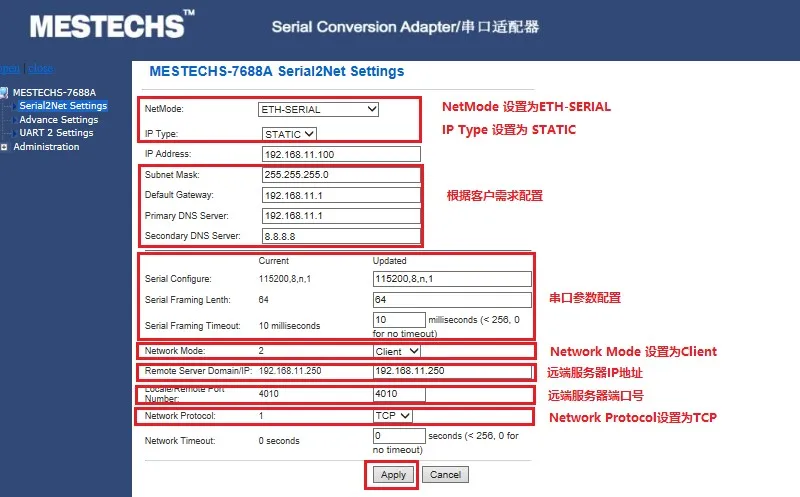

3.IP07RSSet toClientClient Network Protocol модель, конфигурация следующим образом

\
\

\
\

\
\

\
\

ClickApply, за исключением настройки 。

\
\

\
\

4.Как useIP07RSWith удаленных серверов (главный компьютер) передачи данных

\
\

\
\

Подключите сеть, как показано ниже

\
\

\
\

\
\

\
\

После включения питания on1Minute, IP07-CperhapsIP07RSThe зеленый свет на нем постоянно горит. PLCLink соединение нормальный 。

\
\

В серверах и терминалах можно использовать последовательный порт s/сетевой дебюгер данных (asSSCOMV5.13.1) последовательный порт/сетевой приемо-передатчик тест.

\
\

\
\

\
\

Откройте на терминал computerSSCOMV5.13.1Software, Настройка Параметры последовательного порта (andIP07RSOfWEBConsistent последовательный порт параметры конфигурации) 。

\
\

\
\

\
\

\
\

Главный компьютер (сервер) openSSCOMV5.13.1Software, набор toTCP сервер, открытые перехвата

\
\

\
\

\
\

\
\

Хост-компьютер (сервер) данные можно обменять с терминалами.

\
\

\
\

'
