1 Введение модуля

Фильтр с зазубриной (фильтр с зазубриной для коротких) относится к виду входного сигнала, который может быстро затухать на определенной частоте., для достижения эффекта фильтрации блокировки Прохождение этого частотного сигнала. С точки зрения частотного диапазона проходящего сигнала, речевой фильтр является своего рода полосно-стоп-фильтром., но стопбанд очень узкий. часто используется В50 Гц(Например, частота внутреннего источника питания)60 Гц(Северная Америка, частота питания в Японии) фильтрация помех частоты питания 。

Преимущества и недостатки продуктов с фильтром выемки в основном отражаются в:

Подходит для: ①Смещение центральной частоты должно быть узким, Центральная частота должна гарантированно варьироваться в зависимости от температуры в зависимости от дизайна., изменение входного напряжения узкое., в противном случае, эффект фильтрации будет сильно зависеть.

②Узкая полоса должна быть узкой, Как, например,50 ГцФильтр с зазубриной, если узкополосный диапазон слишком большой, это может привести к50 ГцПолезные сигналы рядом сильно ослаблены., вдали от50 ГцЗатухание дальнего сигнала становится все меньше и меньше, если полезный сигнал находится в этих диапазонах, Это доставляет много хлопот в Унифицированную обработку данных системы.!

③ Зарядное устройствоДиапазон электропитания и входного напряжения должен быть максимально широким., Широкий объем и область применения, дополнительная обработка не требуется для задней цепи., уменьшить ошибку.

Основные характеристики модуля следующие:

(1) Несущая частота:50 Гц, Фильтр с насечкой 。 при нормальной температуреИзменение температуры и изменение входного напряжения, смещение Центровой частоты error≤0,25 ГцДаже ниже 。

(2)-3dBШирина ремешка:5 Гц。

(3) ДобротностиQ: Дизайн по умолчанию10。

(4)Регулируемый диапазон глубины выемки:6dB ~ 45dB, И потенциометр может быть отрегулирован сам модуль., прост в использовании.

(5Диапазон входного сигнала: Диапазон входного напряжения±10 V(Максимальный источник питания ±15ВВремя); диапазон входных частотПостоянного тока ~ 1,5 МГц(Максимальная Входная1 VrmsВремя), по мере увеличения входного напряжения, уменьшенный диапазон входных частот 。

(6) Источник питания: ±5V ~±15В。

(7) Интерфейс: клеммное соединение 。

(8) Размер модуля:3,3 см × 5,2 см。

(9) Модуль по умолчанию50 ГцФильтр с зазубриной, принимаем другие настройки частоты, плата за настройку.

2 Интерфейсный модуль

Интерфейсные схемы модулей показаны на рисунке.

Схема интерфейса модуля

3 Модуль Интерфейс способ подключения

Соединения для отладки модуля показаны на следующем рисунке.

Схема подключения отладки модуля

4 Модуль отладки эффект

(1) Условия тестирования: ±5 VБлок питания, вход переменного тока1 VrmsСинусоидальная волна 。

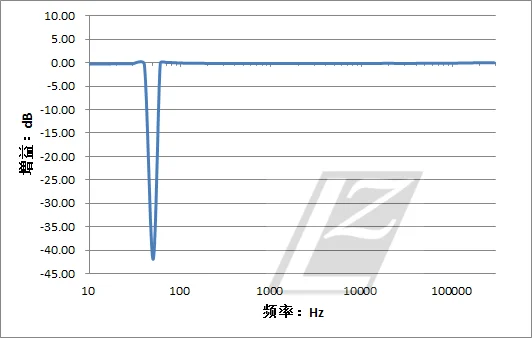

± 5 Прочный поставить 、 input1vrmsamplitude-частота Характеристическая кривая

(1) Условия тестирования: ±12 VБлок питания, вход переменного тока5 VrmsСинусоидальная волна 。

± 12 в источник питания, input5VrmsAmplitude-Кривая характеристики частоты
