AD835 модуль мультипликатора усиления сигнала кондиционирования

ElectronicsAD835Amplification мультипликатор ModuleV1.1

1 Введение модуля

AD835Это первый одиночный чип250 МГцЧетыре Квадранта напряжения выход аналоговый мультипликатор, полная шкала (1 VДля того, чтобы+ Жесткий диск на 1 V) Время подъема до падения2,5 ns(Применение150 ΩСтандартRL),0.1%Создание обычно доставляются20 nsDifferential его дифференциальное увеличение входного сигналаXИY、 Добавка входZВсе они являются высоким входным сопротивлением.(100 кОм | 2 pF)Низкое выходное напряжение сопротивленияWМожет provide±2,5 vНапряжение, и выходная нагрузка является самой низкой.25Ω。AD835Шум продукта чипа очень низкий (50 нВ/√Гц), Гораздо лучше, чем ранние продукты.AD835Не только обладает отличной производительностью скорости, и прост в использовании, богатый функцией. основные области применения: Высокоскоростное увеличение, деление, квадратная работа; широкополосная Модуляция и Демодуляция; обнаружение и измерение фаз; увеличение частоты синусоидальной волны; Контроль усиления видео и киинг; усилители и фильтры с регулируемым напряжением.
Проживания2013Национальный колледж студентов электронный дизайн соревнованияEПростая система проверки частоты2005Национальный колледж студентов электронный дизайн соревнованияCПростая система анализатора спектра, Использовать для того, чтобыAD835Имитируя модуляцию входного сигнала, схема блока модуля показана на рисунке.

Блок-схема

Основные особенности модуля заключаются в следующем:
(1) Вся плата: модуль принимает схему усилителя+Аналоговый мультипликатор цепи, коэффициент усиления может быть настроен; по умолчанию характеристики бортовых параметров следующие: Сопротивление входного сигнала цепи50Ω, Выход сопротивление50ΩЧастота вПостоянного тока ~ 10 МГцВнутренний выход сигнала< 0.5dB。
(2) Параметры цепи усилителя идентичны по умолчанию., входное сопротивление по умолчанию50Ω,Нормальный фаза усиления4РазЧастота вПостоянного тока ~ 40 МГцВ пределах пикового к пику затухания<0.5dB, Диапазон входного напряжения находится в пределах-250 мВ ~ + 250 мВ(Он варьируется в зависимости от увеличения усилителя и диапазона входного напряжения мультипликатора.)
(3) Двусторонний вход цепи мультипликатора, входное сопротивление по умолчанию и выходное сопротивление-оба50Ω,Диапазон входного напряжения находится в пределах-1V ~ + 1 V,ЧастотаПостоянного тока ~ 10 МГцВ пределах пикового к пику затухания<0.5dB,-3dBПропускная способность составляет около40 МГц。
(4) Выход группаПервый заказRCВолна фильтрацииСхема, удобная высокочастотная фильтрация выходных сигналов, для извлечения сигнала постоянного тока. ЕмкостьCПо умолчанию не Сварка.
(5) Бортовой контурXY + ZРасчет,ZКонец по умолчанию заземления 。
(6) Модуль принятия± 5 VDC стабилизатор напряженияМощность поставить 。
(7) Входной порт цепи усилителя, выходной порт s мультипликаторов все принимаются.SMAИнтерфейсИКонтактный интерфейс。
(8) Модульная конструкцияДжек GND, Заземляющая ручка для подключения мультиметра, для облегчения тестирования пользователя.

Этот модуль по сравнению сТолько AD835МультипликацииСхемаДва преимущества:
Подходит для: ①AD835Входное напряжение на-1V ~ + 1 V,Модуль добавляет цепь предварительного усилителя, удобно отрегулировать входной сигнал в соответствующий диапазон входного напряжения мультипликатора;

2 Интерфейсный модуль

Схема интерфейса модуля показана на рисунке.

Схема интерфейса модуля

3 Модуль Интерфейс способ подключения

AD835Соединение цепи мультипликатора усиления показано на следующем рисунке.

AD835Схема функционального режима подключения цепи мультипликатора усиления

4 Модуль отладки эффект

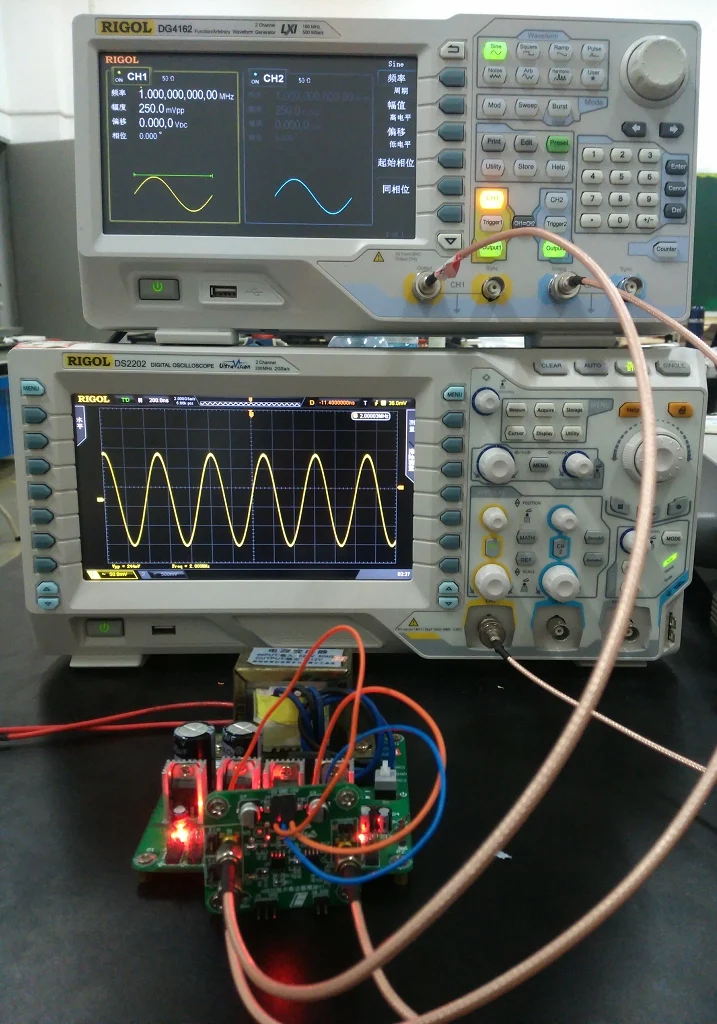

AD835Условия тестирования для цепей усиления, канала источника сигнала1И канал2Входите тот же синусоидальный сигнал, пиковая-пиковая фиксация250 mVpp, Частота тестирования-вход1 кГц,1 МГцИ40MHЧасAC муфтаФорма выходного сигнала показана ниже.:

Input1kHzOutput сигнала

Input1MHzOutput сигнала
