200A, гироскоп MEMS, AHRS Attitude, интегрированная навигация, инерционные устройства, IMU, модуль Attitude

Описание

SC-AHRS-200A

Канал передачи данных: https://pan.baidu.com/s/197Bj3EXOX23IoAkkLv3ClQ

1. Краткое введение: SC-AHRS-200AЭто экономически эффективный отношение системе. 。SC-AHRS-200AИнерционный измерительный блок, состав магнитного датчика и т. Д. расширенный алгоритм фильтра Kalman, встроенный в продукт, обеспечивает точную рубрику, отношение равный угол информации 。 относительно традиционной системы ориентирования, взаимодействие между датчиками внутри продукта, повышение точности и надежности продуктов. он может быть применен к БПЛА, дирижабль, робот, контроль стабильности платформы, техника и другие области.

2.Координатно-Системы положения:

XОсь вперед направо, YAxis вперед палец, ZAxis вперед указывая на небо.

3.Характеристики продукта:

◎Обеспечение в режиме реального времени в динамических и статических условиях, высокая точность угол крена, шаг и угол поворота;

◎Анти-вибрация, устойчивость к кратковременным внешним помехам магнитного поля, высокая пропускная способность и другие характеристики;

◎Small размеры светильник вес, низкое потребление энергии;

◎50выше может быть настроен.

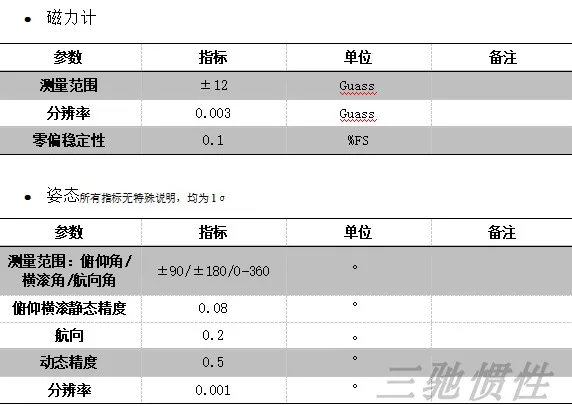

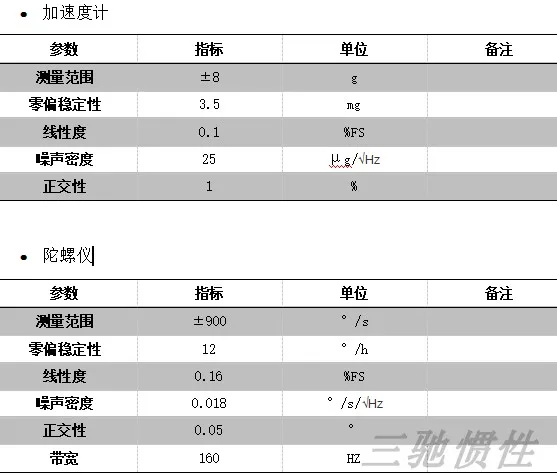

4. Индекс производительности:

Вибрационных испытаний:

Gyro кривой под вибрацией

Нулевой уклон общей температуры гироскопа

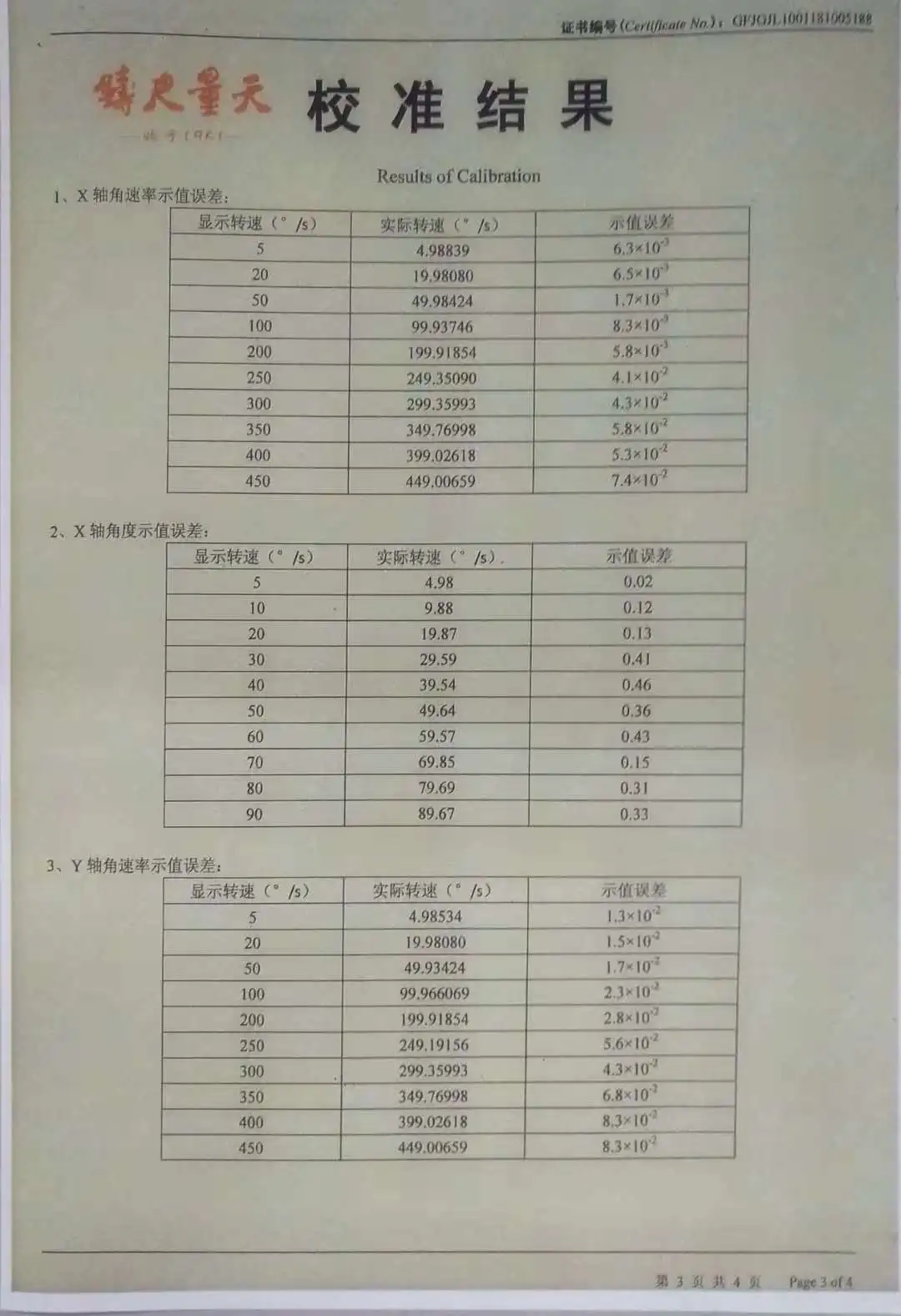

SC-200S Данные получены в результате испытаний

Метод испытания: Горизонтальная установка оборудования на трехосевой поворотный стол, Поворотная подставка. Система сбора данных. Скорость сбора данных:10 мс。 Коллекция

Время автономной работы:300 s。

Гироскоп данные:

Третий вечерние по результатам тестирования
