Изолированный Active RS232 для RS485 RS422 конвертер 232 до 485 промышленных молниезащиты руководство

Промышленный фотоэлектрический изолированный активный PowerRS-232turnRS-485/422 конвертер

\
\

ADM-2720

\
\

Информация о продукте

\
\

ADM-2720It-это коммуникационная система, специально разработанная для промышленной автоматизации., solveRS-232 Интерфейс сигнала conversionRS-485/422 фотоэлектрический изолированный преобразователь сигнала, поддержка максимальной передачи rate115.2Kbps, RS-485Photoelectric технология изоляции, используемая в интерфейсном терминале, 600 Вт Молниеносная Защита от перенапряжения, provide1000V напряжение изоляции может эффективно удерживать молнии и молнии. esdprotect 。 RS-485дискриминирующая цепь, используемая в режиме работы может Автоматически определяет направление потока данных, и автоматическое переключение включает цепь управления, простое решение RS-485 проблемы задержки преобразования трансивера. RS-485 интерфейс расстояние передачи более 1000 риса, стабильная производительность. широко используется в Скоростной автомагистрали системы сбора платных, системы мониторинга дорог и системы сбора электроэнергии, это превосходная производительность, цена преобразования интерфейса данных.

\
\

Производительность параметр

\
\

1. Совместимость-232, RS-485 TIA/EIAstandard

\
\

2. Автоматическая передача, получение данных: RS232Three line (TXD. RXD. GND) система связи

\
\

3. Входной интерфейс: RS-232 интерфейс (DB9Female head), линия последовательного порта шины-шины

\
\

4. Выходной интерфейс: RS-485/422, RS485 (T/R +, T/R-), RS422 (T/R +, T/R-, RXD +, RXD-)

\
\

5. Скорость связи: 300BPS-115.2KBPS

\
\

6. Рабочий Источник питания: DC9-48V, DC12V @ 150 мА (макс.) (источник питания Accessible24V)

\
\

7. Грузоподъемность: каждый roadRS485Able к разъему 32one устройства

\
\

8. Расстояние связи: 1000 риса (1200BPS)

\
\

9. Ledinstruction: источник питания, Индикация направления данных

\
\

10. Режим работы: асинхронный полудуплексный (RS-485),Асинхронный полный дуплекс (RS-422)

\
\

11. Фотоэлектрическая Изоляция: напряжение изоляции 1kvrms/500 vdcизоляция, квартантинедк/dcмодульная

\
\

RS-485/422provide600WLightning Защита от перенапряжения, 15кВ ESDprotect

\
\

12 、 электрический интерфейс: RS232 (DB9), RS-485/422 (8 ядер Промышленный терминал платформа), Питание (2 ядра Промышленный терминал платформа)

\
\

13. Средняя передача: витая пара или экранирующий провод

\
\

14. Режим установки: 35 мм dindindin-рейка

\
\

15. Размер конструкции: 103x72x27 (мм),Longxwidexhigh (миллиметра)

\
\

16. Условия использования:-20℃ достигает 75℃, относительная влажность is5 % reach95 %

\
\

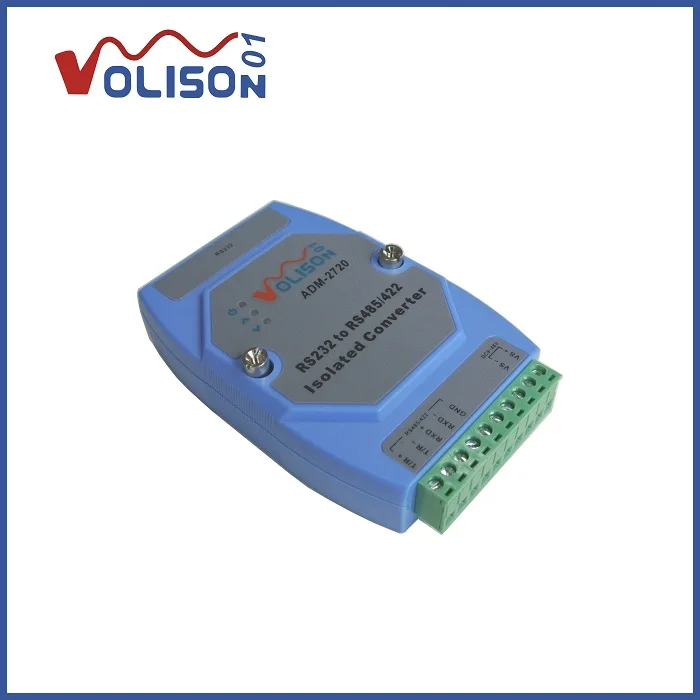

(Как на фото продукта

\
\

\
\

Спасибо за понимание. ADM-2720product, если у вас есть какие-либо технические проблемы, пожалуйста, свяжитесь с технической поддержкой Wangwang, или позвоните 5805 0803

'
