CM01 свяжитесь с PVDF Сенсор электронный стетоскоп пульс и частоту сердечных сокращений встроенный усилитель цепи
Описание
Описание продукта: Микрофоны CM-01BContact очень чувствительны., стабильная пьезоэлектрическая пленка в сочетании с низким уровнем шума предусилителя цепи, может обеспечить один звук и Вибрационный сигнал пикап в пути буферного выхода В структурном дизайне продукции уменьшайте Внешние шумовые помехи максимально возможны, поэтому, когда резиновая прокладка в середине продукта получает Вибрационный сигнал, может выводить Высокочувствительный сигнал. CM-01BIt-это подходящий датчик для мониторинга звука тела.
Характеристика:
| Производительность параметр | Мин | Типичное значение | Макс | Компания |
| Чувствительность | 40 | V/мм | ||
| Нижний предел частоты | 8 | Гц | ||
| Верхний предел частоты | 2,2 | КГц | ||
| Резонансная частота | 5 | КГц | ||
| Коэффициент упругости | 20 | N/m | ||
| Электронный уровень шума | 1 | МВ pk-pk | ||
| Мощность напряжение питания | 4 | 5 | 30 | V-DC |
| Мощность ток питания | 0,1 | MA | ||
| Рабочая температура | 5 | 60 | °C | |
| Температура хранения | -20 | 85 | °C |
Режим подключения: серебристый источник питания
Gules Мощность SupplyVCC
Белый выходной сигнал

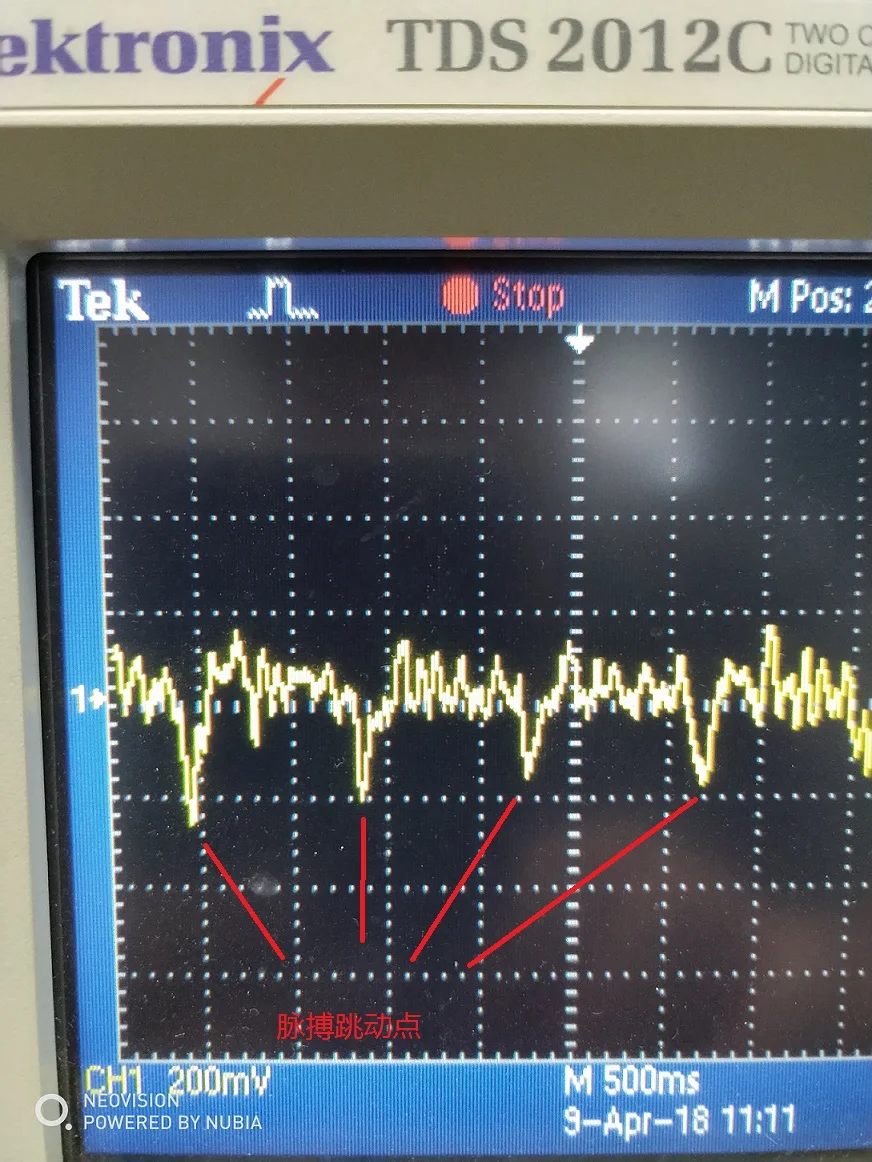

Сам тест форма выходного сигнала
На выходе сигнал амплитудой датчика примерно равна что sensor.100mVAbout, дополнительный усилитель мощности при необходимости.
Ниже приведена дополнительная схема усилителя мощности:
Краткое описание опционного усилителя мощности (соответствия)
1. чип усилителя мощности UseTDA2030Audio
2. МОНОКАНАЛ power18W
3. Регулируемое сопротивление на борту, регулируемый усиленный объем
4. Основные контакты чипа были нарисованы., он может вводить звуковой сигнал непосредственно.
5. Рабочее напряжение: 6 ~ 12 В
6. Размер платы (мм): 32x23
