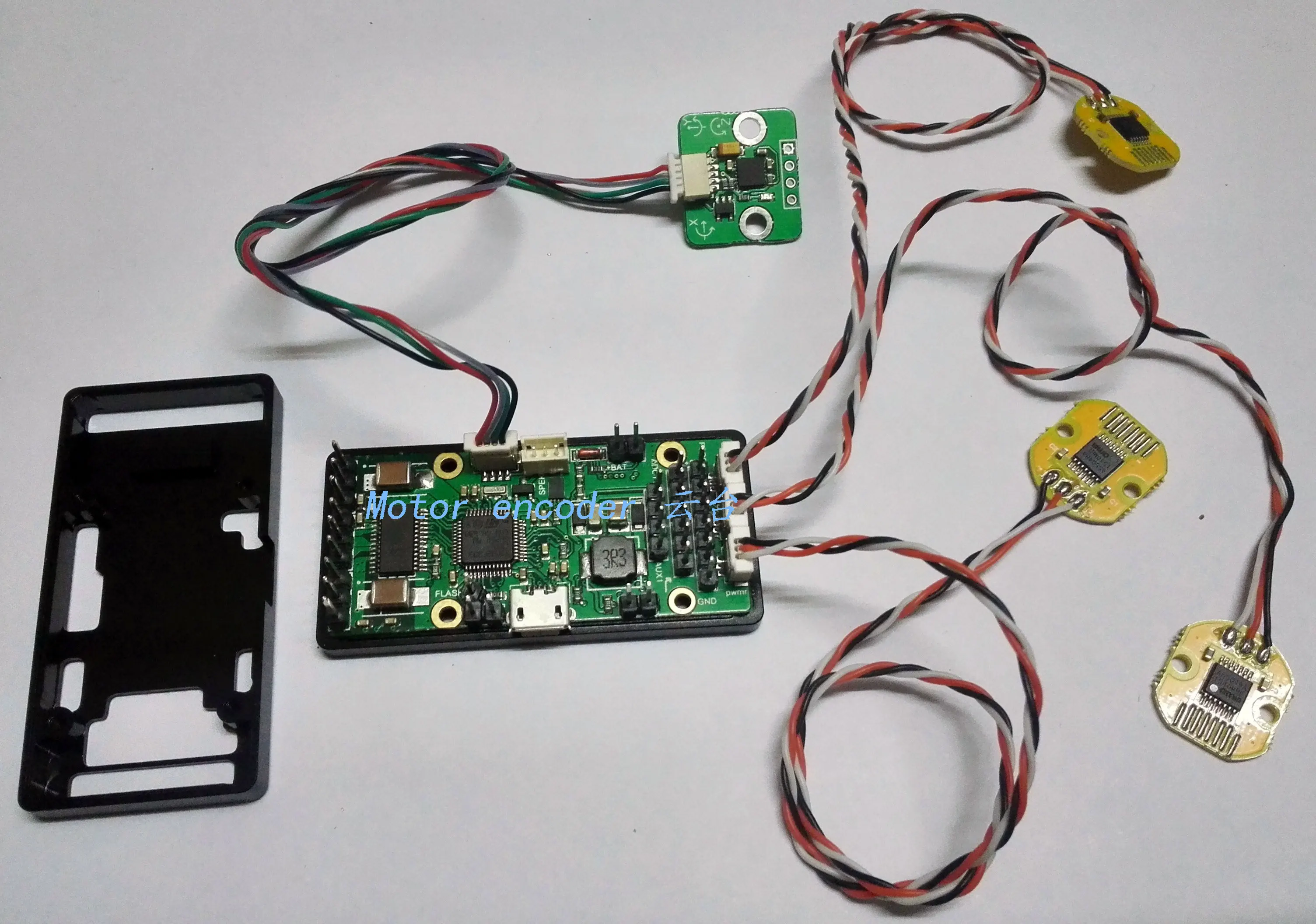

Alexmos BGC32 PTZ комплектующие для джойстика двигатель TinyPro бесщеточный PTZ плата управления двигателем

Комбинированный комплект системы кодирования ALEXMOS 32 bit BGC Описание

Размер: 54*25*9,1 мм (без корпуса)

57,2*28,2*9,1 мм (металлический корпус в комплекте)

Вес: 24 г (включая металлический корпус)

1. ALEX официальным авторизованным 32-битный процессор.

2. Ток: чип привода двигателя принимает DRV8313 (такой же, как стандартная пластина s-bgc BaseCam) с непрерывным током 1.75a/мотор и пиковым током 2.5a/мотор.

3. Напряжение: новый модуль постоянного тока принимается, и напряжение может достигать 40 в (батареи 6 S и ниже рекомендуются). Модуль 3,3 В использует новую высокотоковую версию, которая более надежна при использовании внешнего оборудования.

4. Встроенный IMU: с настройками мастера и раба перемычки, его можно использовать в качестве кадра IMU или камеры IMU.

5. Интерфейс SPEK: Стандартный спутниковый приемник SPEK (такой же, как BaseCam standard plate s-bgc) может быть подключен.

6. Интерфейс кодировщика SH1.0 (ШИМ): отличается от Коммерческая плата, он имеет независимый интерфейс мультиплексирования кодировщика, что делает проводку проще.

7, RC интерфейс: принять тот же макет, что и BaseCam крошечная доска для достижения небольшого объема.

8. Интерфейс двигателя: та же компоновка, что и стандартная пластина BaseCam s-bgc, принимается, чтобы адаптироваться к большому току и стандартизации.

9. Последовательный порт: чип CP2102, такой же, как и стандартная пластина s-bgc BaseCam, используется для того, чтобы сделать соединение с компьютером более стабильным. Оригинальный крошечный имеет проблемы с подключением к некоторым компьютерам из-за принятия ST аналогового последовательного порта.

10, J2 и J3 jumper: Новые аппаратные улучшения BaseCame делают i2c-drv платы более стабильными при использовании новой платы i2c-drv.

9. Последовательный порт: чип CP2102, такой же, как и стандартная пластина s-bgc BaseCam, используется для того, чтобы сделать соединение с компьютером более стабильным. Оригинальный крошечный имеет проблемы с подключением к некоторым компьютерам из-за принятия ST аналогового последовательного порта.

10, J2 и J3 jumper: Новые аппаратные улучшения BaseCame делают i2c-drv платы более стабильными при использовании новой платы i2c-drv

Размер: 54*25*9,1 мм (без корпуса)
57,2*28,2*9,1 мм (с металлическим корпусом)
Вес: 24 г (включая металлический корпус)

1, Алекс официальный лицензии 32-битный процессор.

2, ток: чип привода двигателя использует DRV8313 (такой же, как BaseCam standard board S-BGC) непрерывный ток 1.75A/каждый мотор, пиковый ток 2.5A/каждый мотор.

3, напряжение: используя новый модуль постоянного тока, напряжение может достигать 40 В (6 S и ниже рекомендуется) модуль 3,3 В использует новую высокотоковую версию, более надежный при использовании внешних устройств.

4, встроенный IMU: с настройками перемычки master-slave, может использоваться в качестве кадра IMU, также может использоваться в качестве камеры IMU.

5, интерфейс SPEK: может быть подключен к стандартному спутниковому приемнику SPEK (так же, как и Стандартная плата BaseCam S-BGC).

6, интерфейс кодировщика SH1.0 (PWM): отличается от рынка платы, с независимый интерфейс мультиплексирования кодировщика, что облегчает проводку.

7, RC интерфейс: та же схема, что и BaseCam Tiny board, для достижения небольшого размера.

8, интерфейс двигателя: та же схема, что и Стандартная плата BaseCam S-BGC, чтобы адаптироваться к высокому току, стандартизации.

9, последовательный порт: используя тот же чип CP2102, что и Стандартная плата BaseCam S-BGC, делая соединение с компьютером более стабильным, оригинальный крошечный из-за использования аналогового последовательного порта ST, В результате возникают проблемы при некотором соединение с компьютером.

10, J2 и J3 перемычки: Новые аппаратные улучшения BaseCame, при использовании новой I2C-DRV платы, короткоструйные перемычки могут сделать I2C-DRV плату более стабильной.

Панель управления с шарнирным замком для BaseCam официальный веб-сайт ссылка

Https:/inibasecamelectronics.com/

Отладочная видео-Ссылка PTZ:

Ссылку 1: http://v.youku.com/v_show/id_XMjk1NTcyMzE0NA==.html

Ссылка 2: http://v.youku.com/v_show/id_XMzgyMTg5NzU4MA==.html

Схема проводки трехосевого стабилизатора:

\
\
