LMX2595 10 МГц-19 ГГц RF модуль RF источник развертки источник фазовой блокировки петли

Описание

Протокол связи и инструкции по использованию:

Ссылка:Https://pan.baidu.com/s/1FnkqzN8FbTsIfRz1yMW-sA
\
Добыча Код:Auxg
\
Дублируйте это содержимое и откройте Baidu Disk Mobile PhoneApp, это более удобно в эксплуатации.

Развертки демо-видео

Ссылка:Https://pan.baidu.com/s/1ok7aXpMZiWQJ5qKI3eITCA
\
Добыча Код:26un
\
Дублируйте это содержимое и откройте Baidu Disk Mobile PhoneApp, это более удобно в эксплуатации.

1、LMX2595Характеристики чипа

•10 МГцДля того, чтобы19 ГГцВыходная частота

• Оставайтесь100 кГцОфсетная печать и15 ГГцВ чехол транспортного средства, есть

-110dBc/ГцФазовый шум

•7,5 ГГцСрок, у вас есть,45fs RMSВстряхните (100 ГцДля того, чтобы

100 МГц)

• Программируемый выходная мощность

•PLLОсновные технические характеристики

-Фактор качества:-236dBc/Гц

-Номинальная мощность1/fШум:-129dBc/Гц

-Максимальная частота фазового детектора

-400 МГцЦелое число режим

-300 МГцЧастичный режим

-32Бит дробьNДелитель частоты

• Устранение целочисленных краев с помощью программируемого входного мультипликатора

• Синхронизация фаз выхода через несколько устройств

• Поддержка имеет9 psРазрешение программируемый задержкиSYSREF

•FMCWУвеличение частоты и применение импульсной мощности LFM

• Меньше, чем20 & micro; s VCOКалибровки скорости

•3,3 VОдин источник питания операции

2、LMX2595Чип применение

•5 гИ миллиметровая волна беспроводной инфраструктурой

• Испытательное и измерительное оборудование

• Радар

•MIMO

• Фазированная антенна массива и Beamforming

• Высокоскоростной преобразователь данных (поддержкаJESD204B)

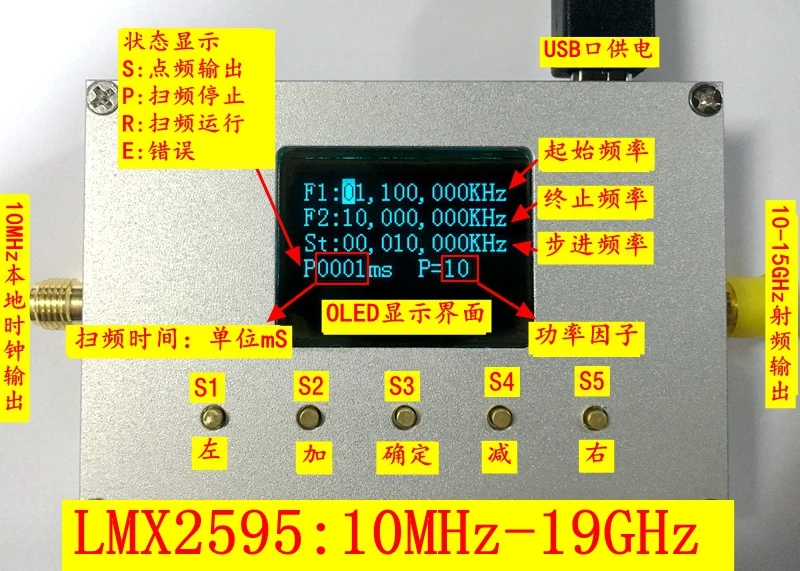

3、LMX2595Модуль физический чертеж

4、LMX2595Интерфейс PC

6、LMX2595Измеряется индекс

6. 1 6 ГГцСледующие размеры соответствуют размерам

6. 2 до 6 ГГцВыше измерениями
