600W36V3950 Интеллектуальный PID полупроводниковый TEC температурный драйвер TEC холодильное

\
\

\
\

Один характеристика

\
\

TEC-600W-36V-3950It высокой плотности. TEC Контроль температуры ler, максимальная нагрузка approximation36V16A амплитудных значений, power576W. регулятор температуры может непосредственно регулировать параметры. после того, как параметры отрегулированы и сохранены, регулятор температуры работает независимо .. настройка параметров и контроль температуры, следя за головкой таблицы, обеспечивая контроль температуры в реальном времени.

\
\

Два геймпада показателей

\
\

Входное напряжение: AC220V

\
\

Выход:-36,0 в reach + 36,0 в

\
\

Номинальный рабочий ток: 13A

\
\

Максимальный рабочий ток: 16А

\
\

Выходной ток индикатора рабочего состояния: меньше than50mA

\
\

Температура зонда: NTC3950

\
\

Диапазон контроля температуры:-20 ℃ ~ + 100 ℃

\
\

Интерфейс связи: RS485Magnetoelectronic изоляционный интерфейс

\
\

\
\

Три Монтажная схема

\
\

220 VCable: Подключение to220VMarket электричества.

\
\

Выход wiringPCBterminal: Подключение контроллера tecsemiconductor.

\
\

Когда регулятор температуры выводит напряжение управления нагревом, выходное соотношение таблицы дисплея панели положительное (1-100%), если регулятор температуры выходит из холодильного напряжения управления, выходное отношение таблицы отображения панели отрицательное (-1% ~-100%). В это время, выходная полярность Красного отрицательного черного положительного ..

\
\

Ntctemperature датчика: ConnectorXH2.54terminal, сбор и controltectemperature.

\
\

Будьте внимательны: NTCSensors должны быть близки друг к другу, в противном случае, точное управление не может быть выполнено ..

\
\

Связь Интерфейс: RS485 Интерфейс, ConnectorXH2.54terminal, 485 +, 485-, 485 gnda в общей сложности трех строк ..

\
\

Этот module485Communication часть с электрической изоляции, адаптивность.

\
\

GNDGround провод для сигнала.

\
\

485 + byRS485Positive фазы Выход, высокий уровень is5V, низкий уровень is0V.

\
\

485-byRS485Inverse фазовый выход, высокий уровень is5V, низкий уровень is0V, протоколы связи могут быть настроены.

\
\

\
\

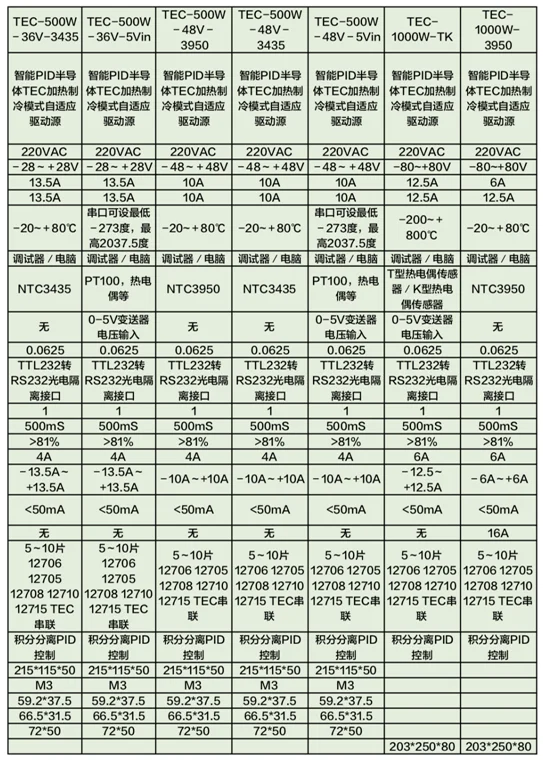

Tecdrive контроллер Таблица выбора

\
\

'
