Шаговый контроллер двигателя положительный и обратный ограничивающий потенциометр DC6v12v24v32v импульсный 1 ~ 20 кГц

Описание контроллера шагового двигателя

1 ультра широкий вход напряжения: DC6-32V(-Общая рекомендация для Use24V)

2 многофункциональная функция защиты: защита от обратного подключения, защита от перенапряжения, защита от тока

3 скорости управления: интеллектуальное автоматическое переключение бортового регулирования скорости и внешней регулировки скорости

4 ускорение и замедление: оптимизированное ускорение, имеет функцию мгновенной остановки

5 Выходная частота: Максимальная выходная частота 20 KHzPulse.

6 вход и выход: вход вся фотофильная изоляция, отрицательный импульс выхода. Входной сигнал нижний уровень действителен.

Две/Функция настройки

1. настройки режима работы:(На циферблате, _ 1, вниз)

Примечания:

1. контрольный сигнал is0-24V, сигнал действителен для нисходящей край., триггерный сигнал должен быть maintained2.5USAbove

2. автоматическое переключение бортового потенциометра и внешний потенциометр, внешний потенциометр подвешивается, это Бортовой потенциометр, играющий роль регулирования скорости. если внешний потенциометр подключен (менее или равен to10K), плата управления автоматически переключается на внешний потенциометр для регулирования скорости.

3. работающий Переключатель настройки, бортовой регулятор скорости потенциометра, внутри контроллера, откройте корпус для настройки.

Три/Установка Размер

Четыре/Функция Описание

1, автоматический режим круговой поездки:

После того, как контроллер режима срабатывает и начали (сенсорный экран общественный Конец Запуска (с) вход), двигатель будет ограничено в положительные вращения. До тех пор, пока триггер не остановит вход.

2 режима одиночного триггера:

Этот режим срабатывает после запуска, когда двигатель находится в положительном вращении, он останавливается, когда он имеет положительный предел вращения. если Пусковой двигатель снова срабатывает, он будет изменен. двигатель останавливается, когда обратный предел удовлетворен .. повторно Пусковой двигатель повторять вращение вперед, так что цикл.

3 Одноместный режим круговой поездки:

Этот режим срабатывает после запуска, когда двигатель находится в положительном вращении, он останавливается, когда он достигает положительного ограничения вращения., затем вспять начинается. Двигатель останавливается, когда он имеет обратный предел

4 точечный режим движения:

Пусковое и конечное соединение вперед, отпустите и остановитесь

Стопорная и конечное соединение инверсии, отпустите и остановите

Пять/проводка и другие инструкции

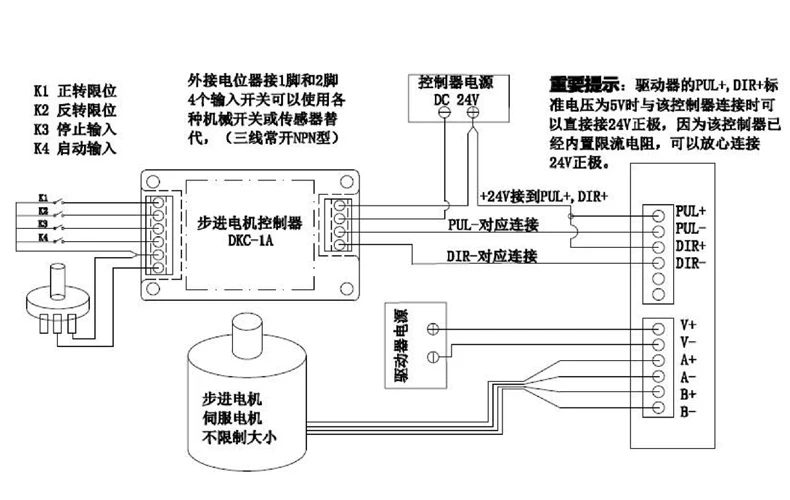

1 Подключение с Драйвером

Контроллер является универсальным шаговым двигателем., управление сервомотором. Общий Драйвер шагового двигателя, водители сервопривода могут быть совпадают, не подпадают под размер двигателя, управляемый.

Различные порты привода двигателя помечены по-разному, но функции интерфейса одинаковые.

En = ena = freeEnable

PUL = PULS = CLKpulse

DIR = CW = CCWdirection

Этот контроллер использует общий метод подключения анода.:

Драйвер + andDIR + Подключите положительный полюс блока питания + 24 В

Контролер-пул-импульсный входной терминал соединительного драйвера (PUL-, PULS-, CLK-)

Контроллер-подключение направления драйвера входной терминал (DIR-, CW-, CWW-)

EN +, EN-обычно пусто ..

2 предел кнопка переключения, переключатель

Механический переключатель, кнопочный переключатель, концевой выключатель, Педальный переключатель и т. д. Используйте двухпроводной открытый тип .. одна нога на открытом конце. другая ступня соединена с соответствующим запуском., остановите его, входные порты, такие как вперед и обратный предел.

Фотоэлектрический переключатель, Бесконтактный переключатель, выключатель Холла и другие электронные переключатели должны быть usedDC24VThree линии часто открыт. npntype. две линии подключены непосредственно к источнику питания контроллера .. другая-сигнальная линия., Подключите непосредственно к соответствующей автозапуску, остановите ее, входные порты, такие как предельный и обратный.

3 Внешний потенциометр

Для регулирования внешней скорости потенциометра требуется сопротивление Value10KPower требования. или она может быть меньше than10KBut не более than10K. подключение внешний потенциометр для получения точного результата нужно всего лишь одной ногой в середине, а с другой стороны в сторону, чтобы быть подсоединено во время использования общий терминал и внешний Скорость управления входных сигналов соответственно ..

4 Другое:

При первом запуске контроллера необходимо сначала подключить контроллер и драйвер., электрическое оборудование, блок питания. Затем подключите небольшой провод к обычному концу .. после включения питания, используйте другой конец провода для запуска и остановки и т. д. функция входного аналоговый переключатель отлажена так, что каждая функция является нормальной и затем подключается к каждому переключателю шаг за шагом. аксессуары, такие как внешние потенциометры.
