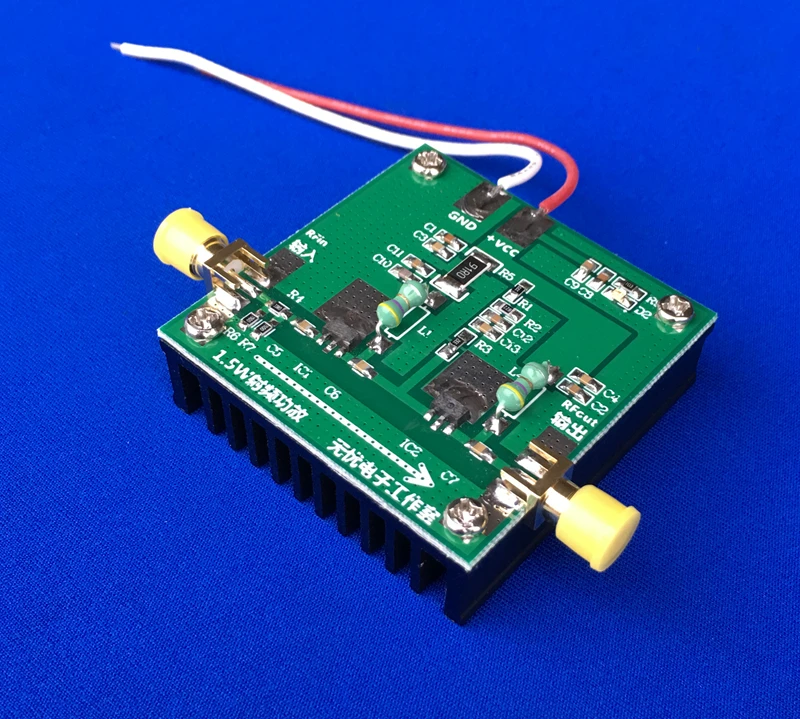

10 МГц-500 МГц 1,6 Вт усилитель ВЧ-fm VHF UHF FM передача широкоплоский усилитель

Примечание: запрещается вводить сигнал без подключения или выход не подключен к нагрузке.

РЧ-усилитель 1,6 Вт (500 МГц/30 дБ)

Во-первых, применение продукта:

Широкополосный Радиочастотный усилитель мощности, подходит для всех типов радиоприложений, коротковолнового fm-пульта дистанционного управления, радиорации, цифровые радиостанции и т. д., вход 1 мВт (0DBM) может выводить до 1,6 Вт, 12 В напряжение питания, широкополосная работа 10 МГц до 500 МГц может работать. Поскольку мощность вождения относительно велика, она может достигать 32 дБм (1,6 Вт) на низкочастотном конце, а выходная мощность может достигать 30 дБм (1 Вт) на 500 м. Для получения дополнительной информации, пожалуйста, обратитесь к S21 параметров и частоты точки тест диаграммы. Размер усилителя 5 см * 5 см * 1,5 см (с большой радиатор на спине).

Во-вторых, технические индикаторы

1. Напряжение питания: + 12 В постоянного тока (типичное значение тока 300мА/максимальный выход усиления)

2, Рабочая частота: DC-500MHZ, входное и Выходное сопротивление: 50 Ом;

3, максимальная выходная Амплитуда: 32dbm (1,6 Вт/50 Ом)

4, коэффициент усиления: 32 дБ (см S21 curve для конкретных кривой, разницы между различными частоты)

5, размер входного сигнала: низкочастотный диапазон (0DBM/1 мВт), высокочастотный диапазон (3DBM)

\
\

100 МГц

\
\

\
\

100 МГц

\
\

\
\

200 МГц

\
\

\
\

200 МГц

\
\

\
\

300 МГц

\
\

\
\

500 МГц

\
\

\
\

500 МГц

'
