Описание

Специальное Описание: Этот продукт не имеет других аксессуаров., адаптер питания, если требуется, пожалуйста, свяжитесь с нами.

Инструкции по магазинам:

Поддержка возвратов без ущерба для вторичных продаж (покупатели должны платить за экспресс-доставку), превышение 2 срока, возврат не допускается., семьи, которые не согласны с договоренностями, пожалуйста, помилуйте своих сотрудников, не снимайте! этот продукт гарантирован бесплатно в течение трех месяцев. (повреждения, не Сделанные Человеком), антифальсификационная этикетка не отремонтирована, извините, спасибо за сотрудничество.

ELM327 OBD инструмент развития, автомобильной ЭБУ симулятор, с 2,2-дюймовый ЖК-дисплей Дисплей

OBDII-EMULATOR8756brief Введение:

С развития автомобильной промышленности, автомобили стали основным средством транспорта в современном мире, автомобильная электризация, сеть, интеллект также способствует все большему и большему количеству автомобильных деталей, структура становится все более и более сложной, как основная технология снижения подключения оборудования, система автомобильных автобусов все более и более широко используется и распознается.

Эмуляторит-стандарт. система имитации багажника OBDIIVehicle, это стандарт. OBDIIA необходимый инструмент для разработки и тестирования продукта. EMULATORTo разработать стандарты sobdiir & D техников продукции обеспечивают высокую справочную ценность., значительно сокращая сложность и цикл развития, он также может предоставить справочную информацию для студентов и отдельных любителей автомобилей крупных в вузах И университетов. углубить понимание и понимание системы автомобильных автобусов EMULATORThe симулятор устанавливает стандарт. OBDIIAgreement, как стандартные R & D техники продукции обеспечивают удобство., сделать возможность завершения работы по вводу в эксплуатацию в офисе, не нужно быть на месте (на автобусе) отладочные, значительно улучшенная эффективность работы, это обеспечивает удобство для следующего производства Тестирование. 。

ELM327 OBD инструмент развития, автомобильной ЭБУ симулятор, с 2,2-дюймовый ЖК-дисплей Дисплей

Кнопка обновления параметров (ручка имитатора):

0110 МАФ-Скорость воздушного потока 0111TP-Датчик положения дроссельной заслонки 010C об/минЧастота вращения двигателя 010D, сетевой фильтр СПД-Скорость транспортного средства 0105 и т. д.-Хладагент температуры 0104 LPT-Расчета значение нагрузки

Above6mainobdparameter можно обновить аналоговыми ручками, и он отображается на ЖК-экране.

Напряжение-Напряжение питания, поставляемое симулятором Время-ACCTime симулятор, работающий после открытия, Namely0111F, время с момента запуска двигателя

Отправка через последовательный portATInstruction changeablePID:

0104-Расчетное значение нагрузки 0105-Температура охлаждающей жидкости двигателя 010A-Давление топливного рейка 010B-Абсолютное давление всасывания впускного коллектора абсолютное давление 010C-Число оборотов двигателя и двигателя (об/мин) 010D-Транспортное средство Скорость автомобиля Скорость 010E-Угла опережения зажигания опережение зажигания 010F-Температура впускного воздуха 0110-Расход воздуха расход воздуха 0111-Положение Дроссельной заслонки Абсолютное Положение Дроссельной заслонки 011F-Время работы двигателя с момента запуска двигателя 0121-Ездовой путь после сбоя свет на расстоянии путешествует, в то время как MIL активирован 0122-Топливная направляющая относительно коллекторного вакуумного давления топливного рельса давления относительно коллекторного вакуума 0123-Топлива руководство Давление 012E-Инструкция топлива отвода пара 012F-Уровень топлива 0130-Количество горячих поездов после очистки кода неисправности 0131-Проезжей части после проверки кода неисправности 0132-Улавливания топливных паров (EVAP)С паровым давлением 0133-Датчики давления 013C-Катализатор temperatureBank1, sensor1 013D --Катализатор temperatureBank2, sensor1 013E --Катализатор temperatureBank1, sensor2 013F --Катализатор temperatureBank2, sensor2 0142-Управление модуль Напряжение 0143-Абсолютное значение нагрузки 0144-Эквивалент соотношение инструкции 0145-Относительное положение дроссельной заслонки 0146-Температура окружающей среды 0147-Абсолютная дроссельной заслонки positionB 0148-Абсолютная дроссельной заслонки positionC 0149-Педаль акселератора positionD 014A-Педаль акселератора positionE 014B-Педаль акселератора positionF 014C-Коэффициент передачи дроссельной заслонки инструкции 014D-MILМинуты работы двигателя после освещения 014E-Время работы после проверки кода 0153-Улавливания топливных паров (EVAP)Абсолютная с паровым давлением 0154-Улавливания топливных паров (EVAP)Системы с паровым давлением 0159-Абсолютное давление топливной направляющей 015A-Относительное положение педали дроссельной заслонки

См. Конкретные MethodEMULATOR-8756Guide конфигурации для использования

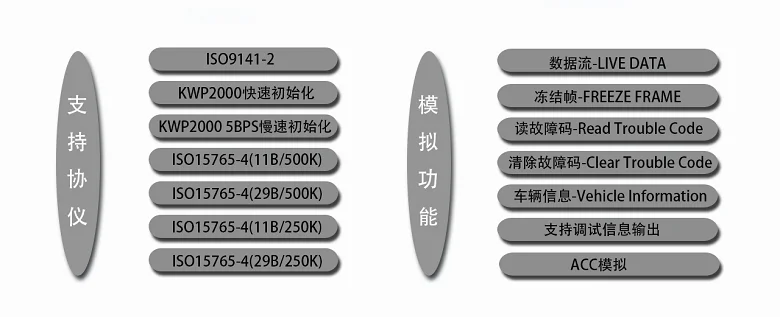

Протокол переключатель:

Переключайте кнопку протокола каждый раз, когда вы нажимаете ее, Simulator analogueOBDAgreement, измените в следующем заказе:

ISO15765-4 (11B/500 K) ISO15765-4 (29B/500 K) ISO15765-4 (11B/250 K) ISO15765-4 (29B/250 K) KWP2000Fast инициализации KWP2000Slow инициализации ISO9141-2

Кнопка генерации кода неисправности:

DTC03Нажмите кнопку контроллера 03 код неисправности режима, имитатор по умолчанию безотказный код, один сбой происходит в коде времени, 03 образца производятся по коду неисправности most5, детектор send04после очистки команды код ошибки, код неисправности нулевой очистки

DTC07Нажмите кнопку управления 07 код неисправности режима, конкретные методы управления anddtc03идентичные, см. alsodtc03пояснение

DTC0AНажмите кнопку управления 0 код неисправности AMode, конкретные методы управления anddtc03идентичные, см. alsodtc03пояснение

ACCПереключатель:

Simulator power onACCOpen по умолчанию, нажмите onceACCswitch, ACCThe state является противоположным., то есть originallyON, нажмите вниз позже forOFF, назад asOFF, после нажатия forON.

Сигнал о подключении кВ данных условиях, бар состояния тренажера показывает, что симулятор в настоящее время имитирует. obdagrement

ACC OFFВ данных условиях, Simulator status bar displayACC OFF.

Кнопка сброса кода неисправности:

Очистите код ошибки симулятора, нажмите кнопку, симулятор безотказный код.

Мощность переключатель:

При включении выключателя питания pressed12V отключение питания после всплывания

USBПоследовательный порт:

USBПоследовательный порт Baud Rate115200,Формат данных: 1 бит пусковой бит, 1 бит стоп-бит, 8 бит данных, нет четности бит. есть mainly2Role, информация об отладочном выводе, то есть данные связи между детектором и симулятором. во-вторых, через string рот changePIDParameter значения, динамический симулятор с большим количеством параметров. используйте usbперед последовательным портом, необходимо установить первый USBdrive, см. detailsEMULATOR-8756Guide для использования.

ELM327stayEMULATOR-8756Test график на:

Схема расхода воздуха ScanMaster-ELM (MAF)
