Основная плата автоматический дозировочный контроллер заполнения жидкости

Друг, о ключевой плате, мы можем дать английский тип

【Наименование introduction】:

\
\

\
\

Продукт является"Основная плата взвешивания и контроллер заполнения"(Все аксессуары включают:Материнская плата, преобразователь давления, 5В адаптер питания)
\
Клиенты могут использовать эту цепь для контроля своих собственных насосов или соленоидных клапанов и другого оборудования для достижения интеллектуального взвешивания.
\
Он подходит для клиентов, которые имеют свой собственный корпус оборудования для установки продукта в свое собственное оборудование для использования.
\
\
Добавить в список желаний клиенты, которые не имеют свои собственные оборудование чехол, пожалуйста, купите контроллер заполнения п из электронные весы оболочки 。 по ссылке:
\
Https://item.taobao.com/item.htm?spm=a1z10.1-c-s.w4004-13382600454.3.P67QYl&id=537713424941

\
\

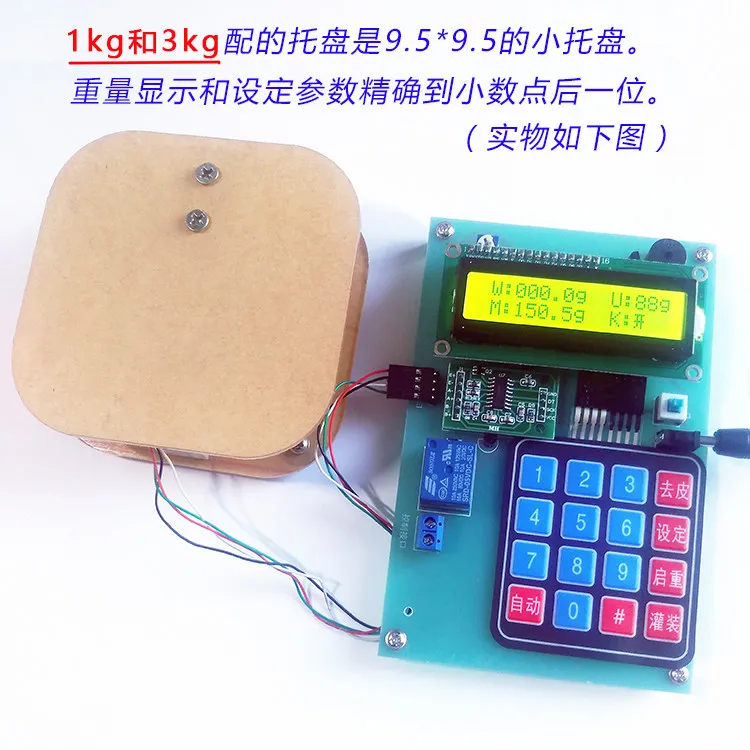

【Weighing range】:Дальность 10 кг, градация 1 г. (Есть другие диапазоны на выбор.)
\
【Pressure поддон specifications】:Default13cm * 9,5 см (лоток для клиента тестирования только. В практического применения, датчик давления должен быть установлен в своем собственном оборудования.)
\

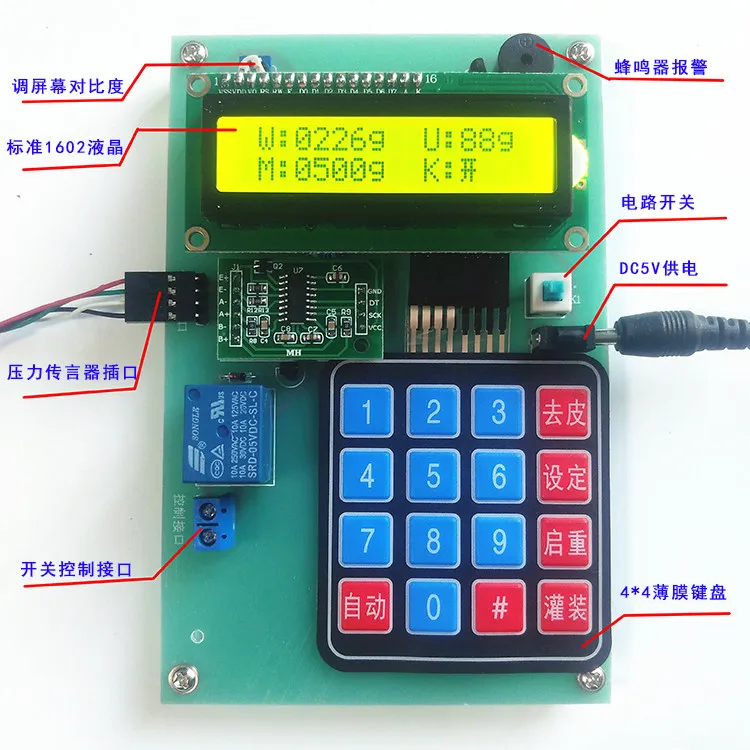

【Circuit доска параметры】:Long14.1cm * wide9.3cm * thick1.5mm
\
【Display экран specifications】:Стандартный ЖК-экран 1602lcd, Размер дисплея: 70 мм * 24 мм 。
\
【Display экран interface】:Разъем spacing2.54mmOf16PPin, DuPont линия расширения 。
\
【Keyboard параметры】:Ширина 65 мм * высота 60 мм, задняя сторона самоклеящаяся, которая может быть наклеена на поверхность оборудования.
\
【Keyboard connector】:Соединительная прокладка 2.54mmof8pdu ударная головка, sfp, длина проводника 80 мм.

\
\

【Основные функции схем 】:
\
Установите вес, который необходимо добавить, пресс 【filling】key начать загрузочное устройство, в режиме реального времени для взвешивания кормления вес электронные весы, автоматически выключается в загрузочное устройство в тех случаях, когда вес достигается 。 в автоматическом режиме подающее оборудование может автоматически открываться, вызывая вес пустых бутылок., не нужно нажимать кнопку для запуска.

\
\

【Принцип управления питанием 】:
\
Управление ling другое оборудование путем управления ling открытие и отключение двух контактов соединения пост. нет выходного напряжения на двух контактах соединительной колонки, просто Контролируйте Отключение между ними., это эквивалентно выключателю.
\
Может управлять 0-220 велектрическими приборами с произвольным напряжением между ними (водяной насос, Соленоидный клапан, другое оборудование и т. д.), постоянный ток, переменный ток, он может быть управляемым светодиодом. DC контроль led положительный полюс, AC контроль пожарный провод 。 если вы хотите контролировать двигатель 300 Вт выше, рекомендуется добавить контактор переменного тока посередине., обеспечение стабильности и безопасности системы.

\
\

Функция Ace I: фиксированное наполнение весом, более высокая точность!
\
Контроль наполнения путем установки веса наполнения, остановка автоматически, когда установленный вес достигается, это верно. 'цифровой контроль' наполнение основной платы!

\
\

Ace II: «Четыре автоматические» это действительно полная автоматизация.!
\
Первая Автоматизация: Поставьте бутылки наАвтоматический пилинг。
\
Вторая Автоматизация: после пилингаАвтоматический запускДля полива и орошения 。
\
Третья Автоматизация: достигайте наполненияАвтоматическая остановка。
\
Четвёртая Автоматизация: Снимите бутылку.Автоматическое обнулениеСброс 。
\
Это настоящая Автоматизация., она действительно умная.

\
\

Ace 3: Простое управление, простота в использовании!
\
Применение данное оборудование для заполнения жидкостей, независимо от того, что вы нужно заполнить сотни или тысячи бутылки, вам не нужно нажимать на кнопки на протяжении всего процесса. И вам не нужно ступать на педаль; то есть, не беспокойтесь о том, что следующая пустая бутылка будет поставлена позже, в результате чего вода будет течь снаружи., И не беспокойтесь о закрытии поздних и переливающихся бутылок.
\
Все, что вам нужно сделать, это: Положите пустые бутылки, заполнить бутылку и снимите его. 。
\
Весь процесс был очень простым, полная и прощания с традиционной машина завалки сложные операции должна быть выполнена неоднократно, прилипают к нервы все время и стоит волноваться из-за ошибок. 。 действительно свободный человек от сложных операций.

\
\

Ace Four: пустые бутылки сильно различаются по весу, наполнение не имеет никакого эффекта.
\
Есть много бутылок в производстве. (например, толстостенная стеклянных бутылок, Керамика бутылки, бутылки и т. д.), вес пустые бутылки сильно различается, Что вызывает большие проблемы при пакетном заполнении с фиксированным весом, ручной пилинг должен быть сделан каждый раз. этот продукт идеально подходит для решения этой проблемы, полностью Автоматическое наполнение партии, продукт может быть автоматически очищен после того, как он помещается в контейнер., независимо от того, насколько разных бутылки вес, объем заполнения не повлияет на всех. 。

\
\

Ace Five: отечественная технология, лидирующий уровень в отрасли
\
Продукт получен.Национальный патент на полезную модельИПромышленный образецДвойная защита интеллектуальной собственности, является оригинальным продуктом компании Zhengzhou Chuanshan Yi Electronic technology Co., Ltd. мы первая компания в Китае, чтобы разработать полностью автоматическая фиксированная машина для наполнения весом., быть на лидирующей позиции в отрасли. приветственные звонки и письма от крупных заводов для обсуждения сотрудничества.

\
\

★Функция introduction【an инструкция manual】

\
\

1、Экран дисплей:

\
\

W:XXXXg(В режиме реального времени для вес)США:XXg(В связи с более тяжелым весом посылки)

\
\

М:XXXXg(Вес наполнителя)K:Shut (в разложенном виде: для полива и орошения, запорный клапан: нет для полива и орошения)

\
\

В автоматическом режиме вес пустой бутылки превышает вес пустой бутылки. UValue запустит Автоматическое наполнение.

\
\

\
\

2、Основные функции:

\
\

【Автоматический】Key:"Попасть в/Выйти"АвтоматическоеФункции шаблонов (при входе в автоматический режим он появится. C: xxg)

\
\

【Корки】Key: корки、 Нулевой очистки Функция

\
\

【Настройка】Key: он был созданНастройка«НачинкойТяжелыйСумму»МСоотношение цена/качество

\
\

【Начальный вес】Key: он был созданНастройка"В связи с более тяжелым весом посылки»UСоотношение цена/качество

\
\

【Наполнитель】Key:Функция ручного запуска (нажмите еще раз для паузы)

\
\

\
\

3 、"Вес наполнителяСумму»МНастройкаНастройкаТип подключения:
\
Пресс вниз【Настройка】Ключ (МНачните мерцания),Введите то, что вы хотите установитьНомерСоотношение цена/качество,СноваПрессОдинНиже【Настройка】Ключ (МОстановка мигания) НастройкаПолный 。

\
\

\
\

4 、"В связи с более тяжелым весом посылки»UМетод установки:(Вес контейнера должен быть больше, чем значение, для запуска автоматического наполнения)
\
Пресс вниз【Начальный вес】Ключ (UНачните мерцания),Введите то, что вы хотите установитьНомерСоотношение цена/качество,СноваПрессОдинНиже【Начальный вес】Ключ (UОстановка мигания) НастройкаПолный 。

\
\

\
\

5 、«Ручная разливочнаяШаблон"Управление метод:(В правом верхней части символов не отображается., поясните, что он находится в ручном режиме)
\
(1)Поставьте контейнер на., нажмите вниз 【peel】ключ пилинг,Пресс вниз【Наполнитель】КлючНачните наполнение。Залейте жидкостьВес достижения настройкиДля полива и орошенияЗагрузка weightm,Автоматическая остановка。
\
(2) Снимите полный контейнер, положите пустой контейнер, нажмите【Корки】【Наполнитель】Ключ для начала следующего наполнения.

\
\

\
\

6 、«Автоматическая машина для наполненияШаблон"Управление метод:(Правом верхнем углу displayu: гхх, объясните, что он находится в автоматическом режиме)

\
\

(1)Пресс вниз【Автоматический】Ключ,Положите контейнер.,СистемаАвтоматический пилингИАвтоматический запускДля полива и орошенияВид。При заполненииВес до заданного значенияМ,Автоматическая остановкаЗаполнение 。

\
\

(2)УдалитьЗаполненные контейнеры, Системы совещаниеАвтоматическое обнулениеСброс。 РазрядкиВверх и внизКонтейнерАвтоматическийНачните следующее количественное наполнение。

\
\

\
\

7 、Отмена автоматической функции пилинга метод:(Это относится к автоматической функции пилинга в режиме автоматического наполнения.)

\
\

Выключите и перезагрузите машину, нажмите на кнопку загрузки 【automatic】, затем удерживайте. 【3】 клавиши не отпускают., пока я не услышу сигнализацию машины. "Tick" автоматическая функция пилинга была отменена, когда рука была выпущена. если вы хотите включить функцию автоматического пилинга, повторите вышеуказанную работу. машина запомнит, когда она будет настроена, постоянная действительность.

\
\

\
\

8 、 машина для автоматического наполнения режим, промежуток времени между загрузка контейнеров и автоматический пилинг принтер по умолчанию to0.8second, клиенты могут сбросить в соответствии с фактическими потребностями, настраиваемых диапазона: 0,1 ~ 9,9 во-вторых 。

\
\

9. В автоматическом режиме заполнения, остановка автоматически после заполнения, затем мы снимаем контейнер. от «удалить контейнер "reach" автоматический нулевой сброс Системы» промежуток времени по умолчанию to0.8second, клиенты могут сбросить в соответствии с их реальными потребностями, настраиваемых диапазона: 0,1 ~ 9,9 во-вторых 。
\
\
Будьте осторожны: продукт one【взвешивание и контроллер заполнения схемы 】

\
\

(Все аксессуары включают: монтажная плата, преобразователь давления, 5В адаптер питания)
\
Интерфейс управления переключателем насоса закреплен на печатной плате., насосы или СОЛЕНОИДНЫЕ клапаны и другое оборудование должны быть готовы самостоятельно.
\
\
