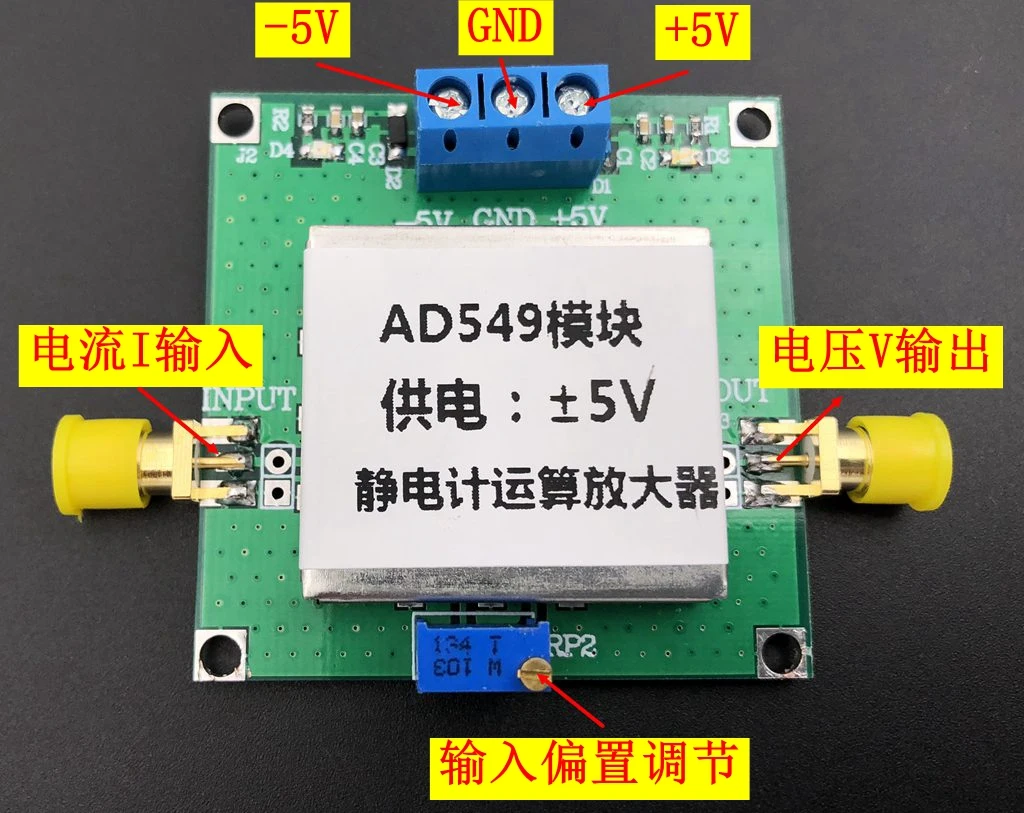

AD549 Электрический Усилитель Вакуумный ионный измеритель измерения фотододный PH электрод буфер

Операционный усилитель электрометра (AD549)

Видео ссылка-копия открывается в браузере:

Http://v.youku.com/v_show/id_XMzU5Nzg1MDg5Ng==.html?spm=a2h3j.8428770.3416059.1

Baidu cloud скачать HD видео:

Https://pan.baidu.com/s/1K3G7T8GchcBgwOh0flSvyg

Во-первых, чип имеет применение продукта:

AD549 является одночиповым электрометром операционного усилителя с низким входным током смещения. Входной напряжение сдвига и входной напряжение сдвига дрейф являются лазерными калиброванными для экстремальной точности. Устройство использует технологию «Topgate» JFET, разработанную исключительно компанией Analog Devices, Inc. (ADI) для достижения низкого входного тока. С этой технологией, очень низкие входные тока JFETs совместимы со стандартным соединением изолированных биполярных процессов могут быть изготовлены. Этап ввода bootstrap обеспечивает сопротивление общего режима 1015 Ом для того чтобы обеспечить что входной ток значительно независим от напряжения общего режима.

AD549 подходит для приложений, требующих очень низкого входного тока и низкого входного напряжение сдвига. Его можно использовать как превосходный предусилитель для разнообразие датчиков выхода тока, как фотодиоды, трубки photomultiplier или датчики кислорода, так же, как интеграторы точности или низкие держатели образца droop. AD549 штырь-Совместимо с стандартным FET и операционные усилители электрометра, позволяющ существующим системам быть модернизированным на фракции дополнительной цены.

AD549 доступно в герметичная упаковка TO-99. Корпус подключен к контакту 8, так что металлический корпус может быть независимо подключен к тому же потенциалу, что и входной штырь, так что случайная утечка к корпусу небольшая. AD549 доступен в четырех классах. Марки J, K и L рассчитаны на коммерческий температурный диапазон от 0 °C до + 70 °C. Класс S подвержен механической обработке к rev.c MIL-STD-883B и указан над диапазоном температур от −55°C до + 125 °C **. Есть также продукты, которые расширяют надежность и улучшают скрининг. Улучшенные методы скрининга включают испытание на старение в течение 168 часов и другие экологические и физические испытания, полученные на основе стандарта MIL-STD-883B Rev. C.

AD549 обеспечивает Номинальный входной ток, который протестирован на 100% для достижения номинальной эффективности после разогрева устройства. Убедитесь, что входной ток достигает номинальной эффективности во всем диапазоне входного напряжения общего режима.

Входной напряжение сдвига и дрейф настроены на 0,25 МВ и 5 мкВ/°C (AD549K), или 1 мВ и 20 мкВ/°C (AD549J) соответственно.

Максимальный ток подачи покоя составляет 700 мA, что оказывает минимальное нагревательное воздействие на входной ток и напряжение сдвига.

Характеристики переменного тока включают 1 МГц unity gain bandwidth и 3 в/мкс slew rate. Для входного шага 10 в время установки 0.01% составляет 5 МКС.

1. электрометра усилитель

2, фотодиод предусилитель

3, буфер электрода pH

4, измерение ионов вакуума

\
\

Технические показатели

1, Напряжение питания: ± 5 в постоянного тока (типичное значение тока в пределах 2 мА)

2. Входной ток: + 0.3nA to-0.3nA диапазон измерения тока доставки по умолчанию. В практическом применении клиент может изменить резистор отзывы в соответствии с схемой для регулировки различных диапазонов тока.

3. Приведите схему вторичного развития

4. Формула расчета Выходное напряжение: OUT =-я * RF1 (1 + RS1/RS3)

5, с защитным металлическим корпусом

В-четвертых, измеренные параметры
